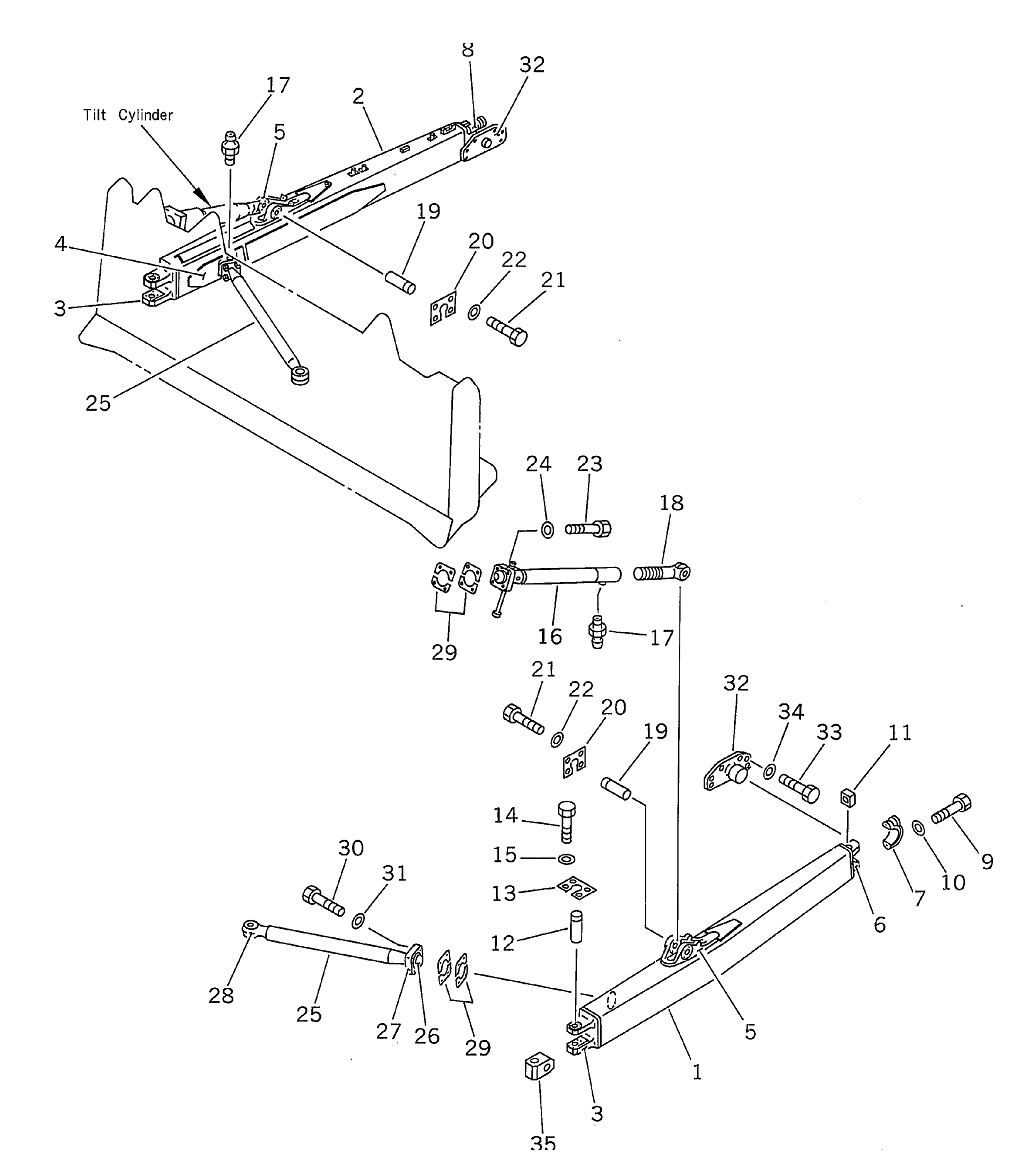

Каталог запасных частей к технике: Komatsu D85A-21B (2010). STRAIGHT TILT FRAME(35001-)
/163.gif)
G-1
1
2
3
3
4
4
5
5
5
5
5
5
5
5
6
7
8
9
10
11
12
13
14
15
G-2
16
17
17
18
19
19
20
20
21
21
22
22
23
24
25
25
26
27
28
29
29
30
31
G-3
32
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 154-70-13214 | 1***4 | TRUNNION | |
| 154-71-00081 | 1***1 | FRAME ASSY, L.H. | |
| 154-71-00092 | 1***2 | FRAME ASSY, R.H. | |
| 154-81-00054 | 1***4 | BRACE ASSY | |
| 1 | F***. | FRAME, L.H. | |
| 10 | 0***0 | WASHER | |
| 11 | 1***1 | NUT | |
| 12 | 1***0 | PIN | |
| 13 | 1***0 | PLATE, LOCK | |
| 14 | 0***5 | BOLT | |
| 15 | 0***5 | WASHER | |
| 16 | 1***1 | BRACE | |
| 17 | 0***0 | FITTING, GREASE | |
| 18 | 1***1 | SCREW | |
| 19 | 1***0 | PIN | |
| 2 | F***. | FRAME, R.H. | |
| 20 | 1***0 | PLATE, LOCK | |
| 21 | 0***5 | BOLT | |
| 22 | 0***5 | WASHER | |
| 23 | 0***0 | BOLT | |
| 24 | 0***0 | WASHER | |
| 25 | 1***1 | ARM | |
| 26 | 1***2 | BALL | |
| 27 | 1***0 | CAP | |
| 28 | 1***2 | JOINT | |
| 29 | 1***7 | SHIM ASSY | |
| 29 | S***M | SHIM | |
| 29 | S***M | SHIM | |
| 29 | S***M | SHIM | |
| 3 | 1***1 | BRACKET | |
| 30 | 0***0 | BOLT | |
| 31 | 0***0 | WASHER | |
| 32 | 1***0 | BALL, STUD | |
| 33 | 0***0 | BOLT | |
| 34 | 0***0 | WASHER | |
| 35 | 1***1 | JOINT | |
| 4 | 1***0 | BRACKET, L.H. | |
| 4 | 1***0 | BRACKET, R.H. | |
| 5 | 1***0 | BRACKET ASSY | |
| 5 | 1***0 | BRACKET ASSY, R.H. | |
| 5 | 1***0 | BRACKET, R.H. | |
| 5 | 1***0 | BRACKET, L.H. | |
| 6 | B***T | BRACKET | |
| 7 | C***P | CAP | |
| 8 | 1***0 | SEAT, R.H. | |
| 9 | 1***0 | BOLT | |
| G-1 | 1***0 | FRAME GROUP, STRAIGHT TILT | |
| G-2 | 1***0 | ARM AND BRACE GROUP | |
| G-3 | 1***0 | TRANION GROUP |
