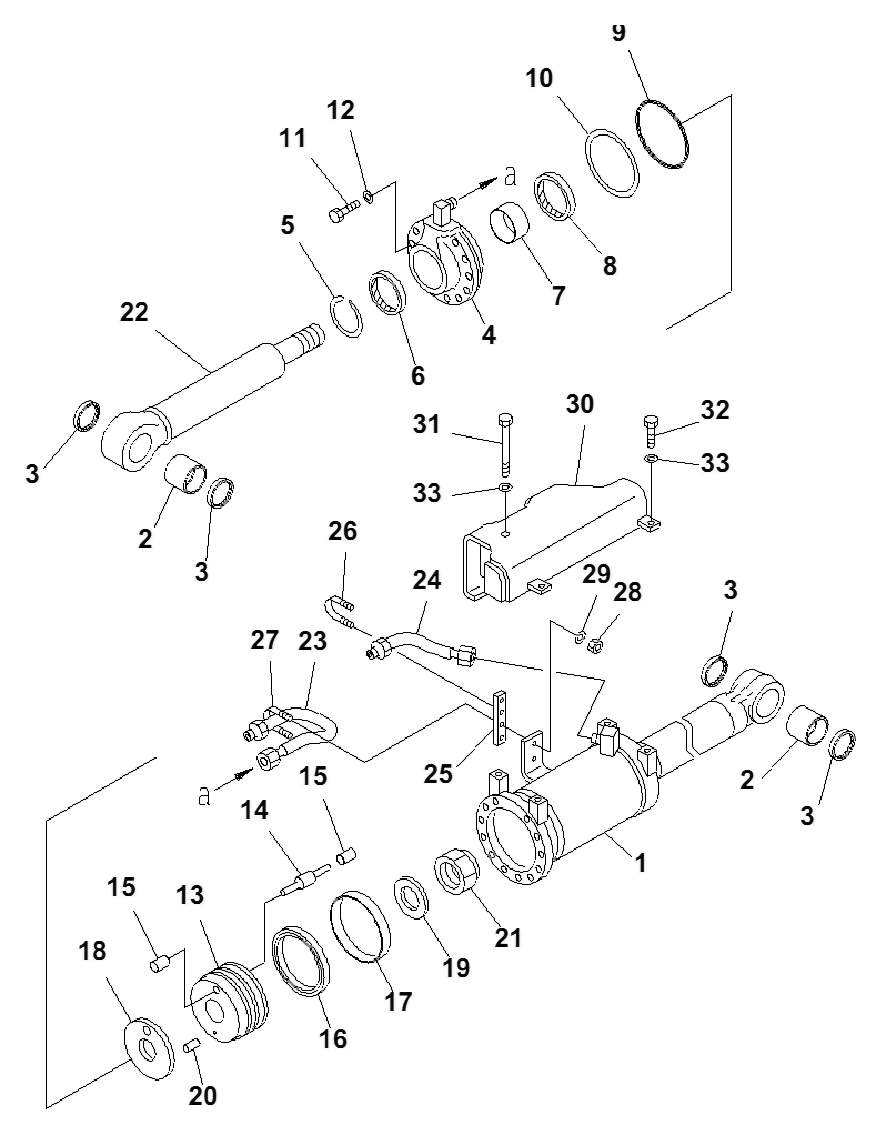

Каталог запасных частей к технике: Komatsu D85A-21B (2010). MECHANICAL ANGLE POWER TILT CYLINDER(35001-)
/174.gif)
G-1
G-1
G-1
G-1
1
1
1
1
2
2
3
3
3
3
4
4
5
6
7
8
9
10
11
11
12
13
14
15
15
16
16
17
18
19
20
21
22
23
23
24
24
25
26
27
28
29
30
30
31
32
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 154-63-02100 | 1***0 | CYLINDER ASSY, L.H. | |
| 154-63-02110 | 1***0 | CYLINDER ASSY, R.H. | |
| 154-63-02120 | 1***0 | CYLINDER ASSY, L.H. | |
| 154-63-02130 | 1***0 | CYLINDER ASSY, R.H. | |
| 154-63-53230 | 1***0 | PISTON SUB ASSY | |
| 1 | 1***0 | CYLINDER, L.H. | |
| 1 | 1***0 | CYLINDER, R.H. | |
| 1 | 1***0 | CYLINDER, L.H. | |
| 1 | 1***0 | CYLINDER, R.H. | |
| 10 | 0***6 | RING, BACK-UP | |
| 11 | 0***0 | BOLT | |
| 11 | 0***5 | BOLT | |
| 12 | 0***5 | WASHER | |
| 13 | P***N | PISTON | |
| 14 | V***E | VALVE | |
| 15 | S***T | SEAT, VALVE | |
| 16 | 7***0 | RING | |
| 16 | 7***0 | RING, PISTON | |
| 17 | 0***7 | RING, WEAR | |
| 18 | 7***0 | RETAINER | |
| 19 | 7***0 | RETAINER | |
| 2 | 0***5 | BUSHING | |
| 20 | 0***6 | PIN, DOWEL | |
| 21 | 0***7 | NUT | |
| 22 | 1***0 | ROD, PISTON | |
| 23 | 1***0 | TUBE, L.H. | |
| 23 | 1***0 | TUBE, R.H. | |
| 24 | 1***0 | TUBE, L.H. | |
| 24 | 1***0 | TUBE, R.H. | |
| 25 | 1***0 | PLATE | |
| 26 | 0***6 | CLIP | |
| 27 | 0***4 | CLIP | |
| 28 | 0***1 | NUT | |
| 29 | 0***2 | WASHER | |
| 3 | 0***0 | SEAL | |
| 30 | 1***0 | COVER, L.H. | |
| 30 | 1***0 | COVER, R.H. | |
| 31 | 0***5 | BOLT | |
| 32 | 0***0 | BOLT | |
| 33 | 0***5 | WASHER | |
| 4 | 7***0 | HEAD, CYLINDER | |
| 4 | 7***0 | HEAD, CYLINDER | |
| 5 | 0***4 | RING | |
| 6 | 0***8 | SEAL | |
| 7 | 7***0 | BUSHING | |
| 8 | 7***1 | PACKING | |
| 9 | 0***5 | O-RING | |
| G-1 | 0***0 | CYLINDER GROUP, R.H. | |
| G-1 | 1***0 | CYLINDER GROUP, L.H. | |
| G-1 | 1***0 | CYLINDER GROUP, L.H. | |
| G-1 | 1***0 | CYLINDER GROUP, R.H. |
