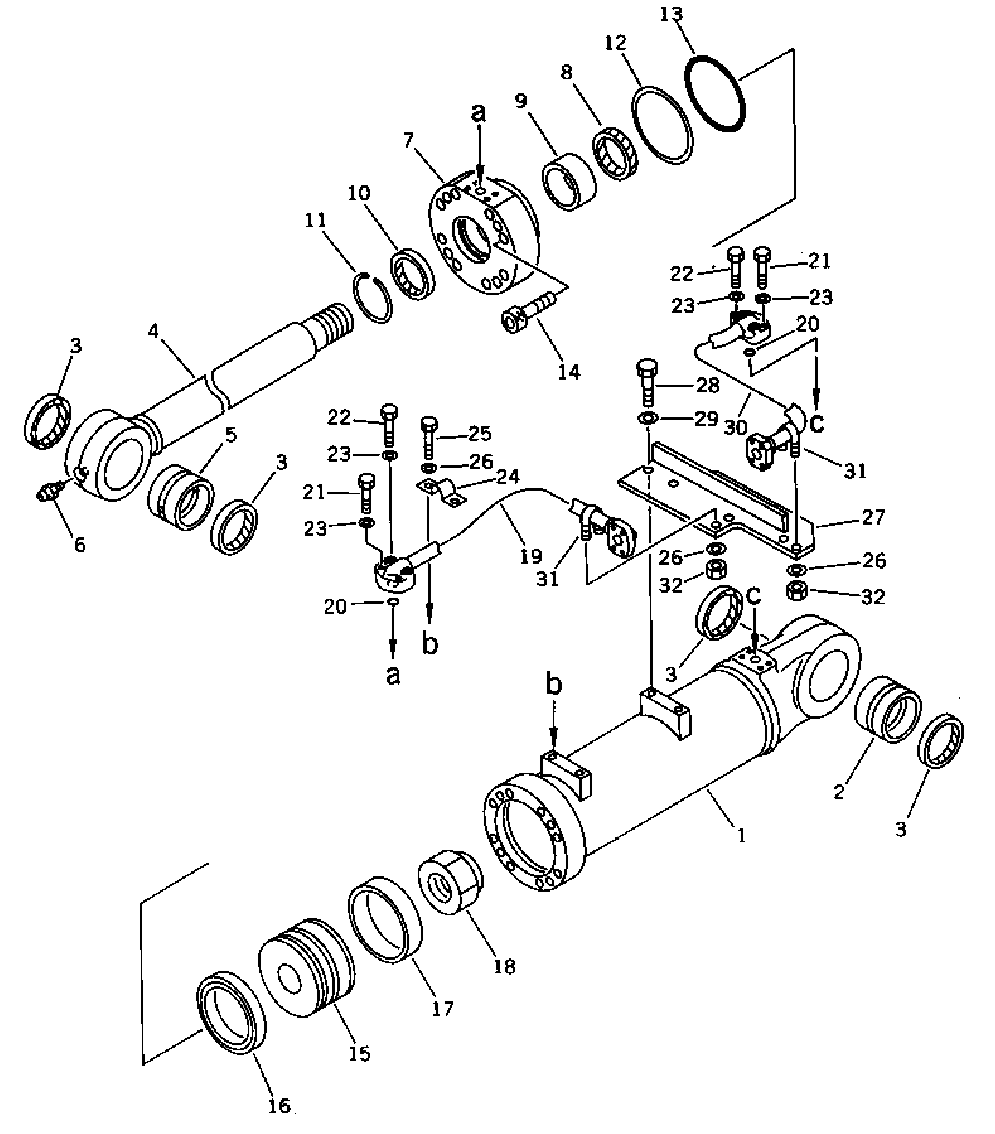

Каталог запасных частей к технике: Komatsu D85A-21B (2010). RIPPER CYLINDER(35001-)
/180.gif)
G-1
G-1
1
2
3
3
3
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
19
20
20
21
21
22
22
23
23
23
23
24
25
26
26
26
27
27
28
29
30
30
31
31
32
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 154-63-02081 | 1***1 | CYLINDER ASSY, RIPPER LIFT | |
| 1 | 1***1 | CYLINDER | |
| 10 | 1***0 | SEAL, DUST | |
| 11 | 0***3 | RING, SNAP | |
| 11 | 0***4 | RING | |
| 12 | 0***6 | RING, BACK-UP | |
| 13 | 0***5 | O-RING | |
| 14 | 0***5 | BOLT | |
| 15 | 7***0 | PISTON | |
| 16 | 7***0 | RING | |
| 17 | 0***5 | RING, WEAR | |
| 18 | 0***2 | NUT | |
| 19 | 1***1 | TUBE, L.H. | |
| 19 | 1***1 | TUBE, R.H. | |
| 2 | 1***0 | BUSHING | |
| 20 | 0***5 | O-RING | |
| 21 | 0***0 | BOLT | |
| 22 | 0***5 | BOLT | |
| 23 | 0***3 | WASHER | |
| 24 | 0***8 | CLAMP | |
| 25 | 0***0 | BOLT | |
| 26 | 0***2 | WASHER | |
| 27 | 7***1 | BRACKET, L.H. | |
| 27 | 7***1 | BRACKET, R.H. | |
| 28 | 0***0 | BOLT | |
| 29 | 0***2 | WASHER | |
| 3 | 0***5 | SEAL | |
| 30 | 1***1 | TUBE, L.H. | |
| 30 | 1***1 | TUBE, R.H. | |
| 31 | 0***6 | CLIP | |
| 32 | 0***1 | NUT | |
| 4 | 1***1 | ROD | |
| 5 | 1***0 | BUSHING | |
| 6 | 0***0 | FITTING, GREASE | |
| 7 | 7***0 | HEAD, CYLINDER | |
| 8 | 7***1 | PACKING | |
| 9 | 0***0 | BUSHING | |
| G-1 | 1***1 | CYLINDER GROUP, RIPPER LIFT, L.H | |
| G-1 | 1***1 | CYLINDER GROUP, RIPPER LIFT, R.H |
