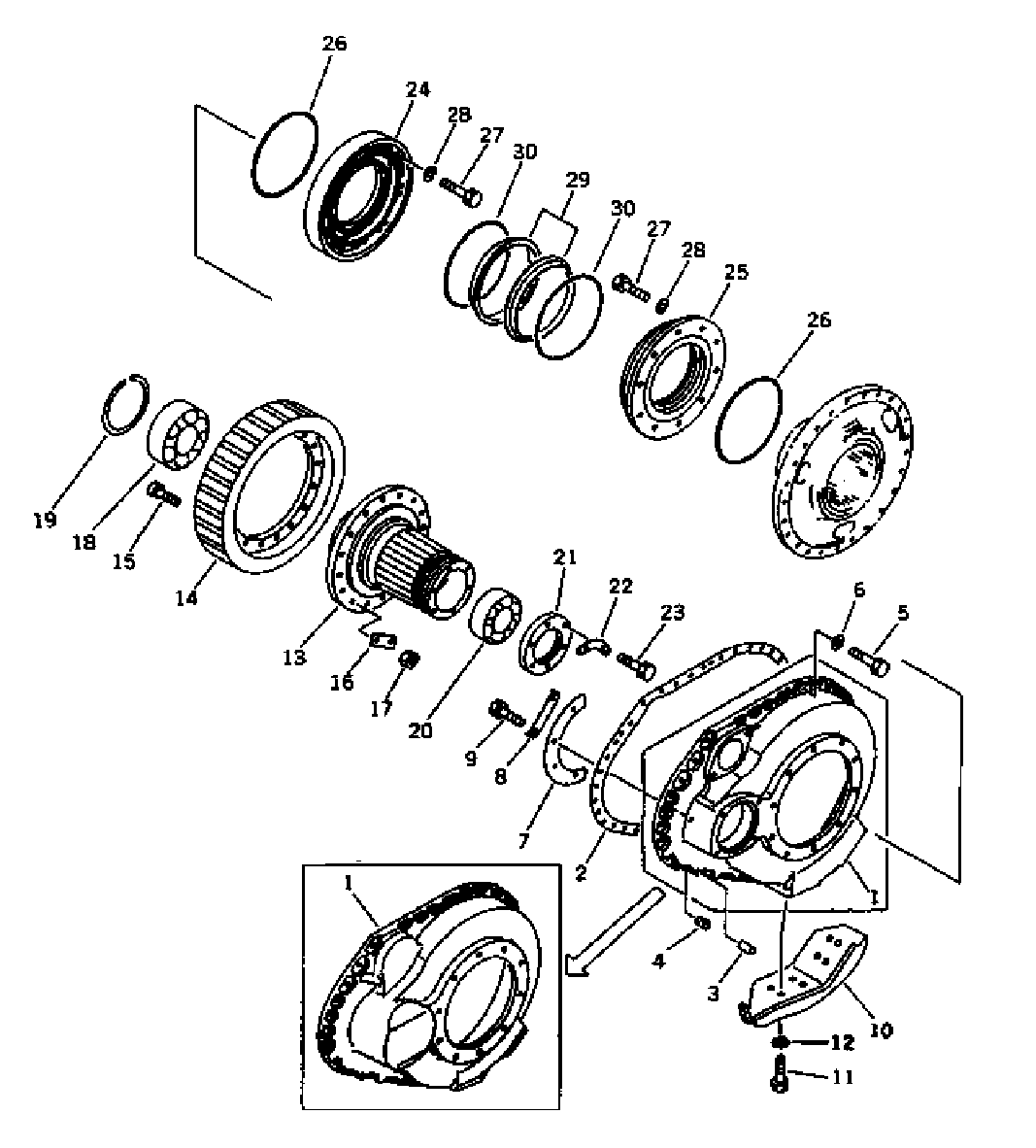

Каталог запасных частей к технике: Komatsu D85A-21B (2010). FINAL DRIVE CASE AND GEAR (2/2)(35001-)
/38.gif)
25
16
17
18
19
20
21
22
23
24
15
26
26
27
27
28
28
29
30
30
30
7
1
1
1
1
2
2
3
4
5
6
1
8
9
10
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 170-27-00023 | 1***3 | FLOATING SEAL ASSY | |
| 423-33-00020 | 4***0 | FLOATING SEAL ASSY | |
| 1 | 1***3 | CASE, FINAL DRIVE, L.H. | |
| 1 | 1***3 | CASE, FINAL DRIVE, R.H. | |
| 1 | 1***0 | CASE, FINAL DRIVE, L.H. | |
| 1 | 1***0 | CASE, FINAL DRIVE, R.H. | |
| 2 | 1***0 | GASKET | |
| 2 | 1***0 | GASKET | |
| 3 | 0***2 | PIN, DOWEL | |
| 4 | 0***5 | PLUG | |
| 5 | 0***0 | BOLT | |
| 6 | 0***0 | WASHER | |
| 7 | 1***0 | PLATE | |
| 8 | 1***0 | LOCK | |
| 9 | 0***0 | BOLT | |
| 10 | 1***0 | GUARD, L.H. | |
| 10 | 1***0 | GUARD, R.H. | |
| 11 | 0***5 | BOLT | |
| 12 | 0***0 | WASHER | |
| 13 | 1***2 | HUB, SPROCKET | |
| 14 | 1***0 | GEAR, FINAL DRIVE | |
| 15 | 1***1 | BOLT, REAMER | |
| 16 | 1***0 | LOCK | |
| 17 | 0***9 | NUT | |
| 18 | 1***0 | BEARING, ROLLER | |
| 19 | 0***0 | RING, SNAP | |
| 20 | 1***0 | BEARING, ROLLER | |
| 21 | 1***0 | RETAINER | |
| 22 | 1***0 | WASHER, LOCK | |
| 23 | 0***0 | BOLT | |
| 24 | 1***2 | COVER | |
| 25 | 1***2 | COVER | |
| 26 | 0***0 | O-RING | |
| 27 | 0***0 | BOLT | |
| 28 | 0***6 | WASHER, SPRING | |
| 29 | R***G | RING | |
| 30 | O***G | O-RING | |
| 30 | O***G | O-RING |
