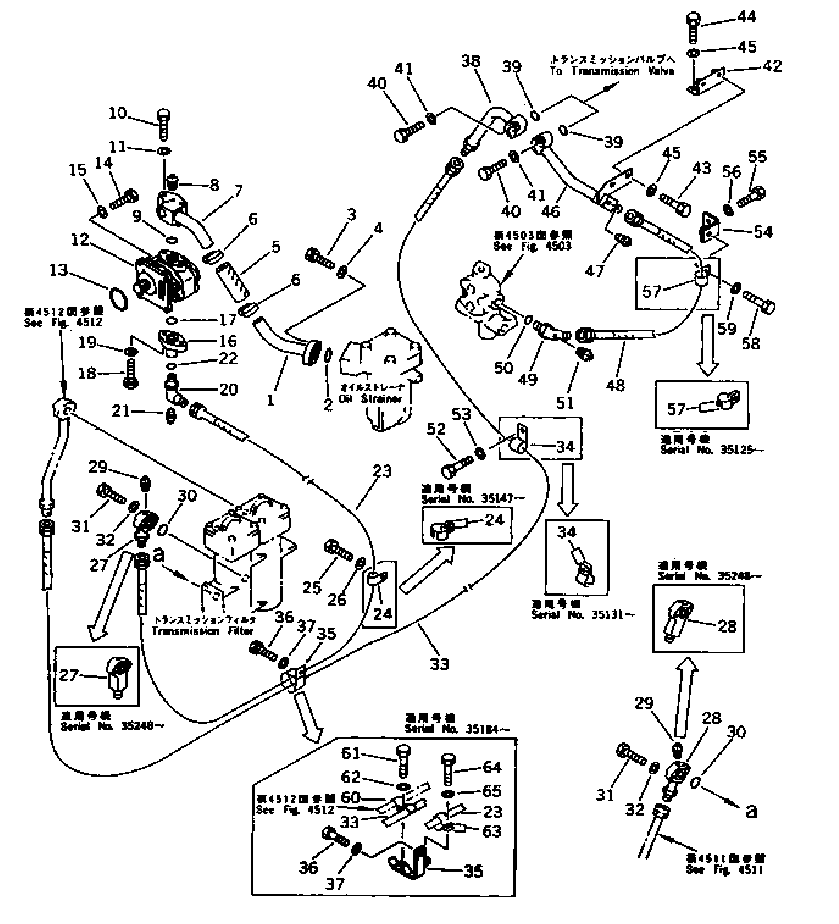

Каталог запасных частей к технике: Komatsu D85A-21B (2010). TORQFLOW TRANSMISSION PIPING(35001-35320)
/84.gif)
1
1
2
3
4
5
5
6
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
24
25
26
27
27
28
28
29
29
30
30
31
31
32
32
33
33
34
34
35
35
36
36
37
37
38
39
39
40
40
41
41
42
43
44
45
45
46
47
48
49
50
51
52
53
54
55
56
57
57
58
58
59
60
61
62
63
64
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 08036-03014 | 0***4 | CLIP | |
| 08036-03014 | 0***4 | CLIP | |
| 113-899-7950 | 1***0 | CLIP | |
| 154-49-51240 | 1***0 | TUBE | |
| 154-49-51750 | 1***0 | TUBE | |
| 21K-03-11190 | 2***0 | CLIP | |
| 1 | 1***1 | TUBE | |
| 1 | 1***2 | TUBE | |
| 2 | 0***2 | O-RING | |
| 3 | 0***0 | BOLT | |
| 4 | 0***2 | WASHER | |
| 5 | 0***2 | HOSE | |
| 5 | 0***3 | HOSE | |
| 6 | 2***0 | CLAMP, HOSE | |
| 6 | 2***0 | CLAMP, HOSE | |
| 7 | 1***1 | TUBE | |
| 7 | 1***2 | TUBE | |
| 8 | 0***8 | PLUG | |
| 9 | 0***2 | O-RING | |
| 10 | 0***0 | BOLT | |
| 11 | 0***2 | WASHER | |
| 12 | 0***3 | PUMP ASSY | |
| 13 | 0***5 | O-RING | |
| 14 | 0***0 | BOLT | |
| 15 | 0***2 | WASHER | |
| 16 | 1***0 | FLANGE | |
| 17 | 0***2 | O-RING | |
| 18 | 0***5 | BOLT | |
| 19 | 0***2 | WASHER | |
| 20 | 0***8 | ELBOW | |
| 21 | 0***8 | PLUG | |
| 22 | 0***4 | O-RING | |
| 23 | 0***6 | HOSE | |
| 24 | 1***0 | CLAMP | |
| 25 | 0***5 | BOLT | |
| 26 | 0***2 | WASHER | |
| 27 | 1***1 | ELBOW | |
| 28 | 1***1 | ELBOW | |
| 29 | 0***8 | PLUG | |
| 30 | 0***5 | O-RING | |
| 31 | 0***5 | BOLT | |
| 32 | 0***2 | WASHER | |
| 33 | 0***3 | HOSE | |
| 34 | 1***0 | CLAMP | |
| 35 | 1***0 | BRACKET | |
| 36 | 0***5 | BOLT | |
| 37 | 0***2 | WASHER | |
| 38 | 1***0 | TUBE | |
| 39 | 0***8 | O-RING | |
| 40 | 0***5 | BOLT | |
| 41 | 0***2 | WASHER | |
| 42 | 1***0 | BRACKET | |
| 43 | 0***0 | BOLT | |
| 44 | 0***5 | BOLT | |
| 45 | 0***2 | WASHER | |
| 46 | 1***1 | TUBE | |
| 47 | 0***8 | PLUG | |
| 48 | 0***9 | HOSE | |
| 49 | 2***0 | ELBOW | |
| 50 | 0***4 | O-RING | |
| 51 | 0***8 | PLUG | |
| 52 | 1***0 | BOLT | |
| 53 | 0***2 | WASHER | |
| 54 | 1***0 | BRACKET | |
| 55 | 0***0 | BOLT | |
| 56 | 0***5 | WASHER | |
| 57 | 1***0 | CLAMP | |
| 58 | 0***5 | BOLT | |
| 58 | 0***0 | BOLT | |
| 59 | 0***2 | WASHER | |
| 60 | 1***0 | CLIP | |
| 61 | 0***0 | BOLT | |
| 62 | 0***2 | WASHER | |
| 63 | 1***0 | CLAMP | |
| 64 | 0***0 | BOLT | |
| 65 | 0***2 | WASHER |
