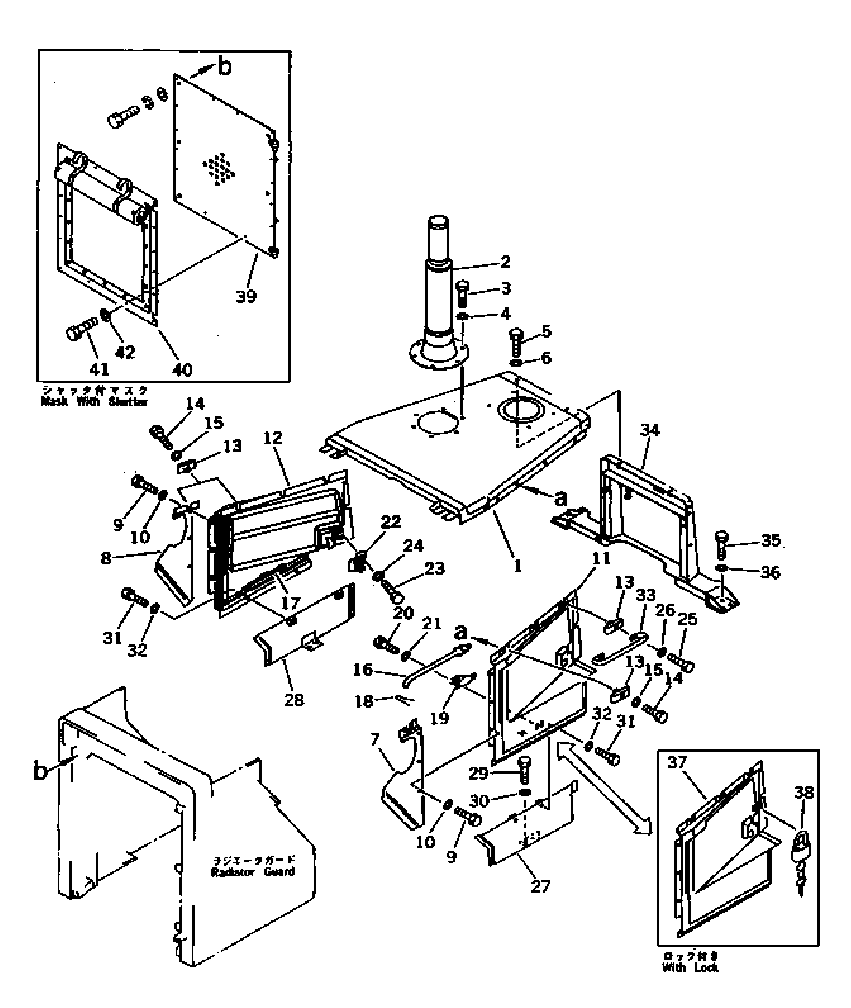

Каталог запасных частей к технике: Komatsu D85A-21B (2010). ENGINE HOOD AND DASHBOAD (COLD TERRAIN SPEC.)(35001-)
/90.gif)
1
2
3
4
5
6
G-1
7
8
9
9
10
10
11
12
13
13
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
32
33
34
35
36
37
37
38
G-2
39
39
40
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | HOOD, ENGINE | |
| 10 | 0***2 | WASHER | |
| 11 | 1***0 | COVER, L.H. | |
| 12 | 1***0 | COVER, R.H. | |
| 13 | 0***0 | STOPPER | |
| 14 | 0***0 | BOLT | |
| 15 | 0***2 | WASHER | |
| 16 | 1***0 | BAR, L.H. | |
| 17 | 1***0 | BAR, R.H. | |
| 18 | 0***5 | PIN, COTTER | |
| 19 | 1***0 | SPRING | |
| 2 | 6***1 | PIPE | |
| 20 | 0***2 | BOLT | |
| 21 | 0***3 | WASHER | |
| 22 | 1***0 | BRACKET ASSY | |
| 23 | 0***0 | BOLT | |
| 24 | 0***2 | WASHER | |
| 25 | 0***0 | BOLT | |
| 26 | 0***2 | WASHER | |
| 27 | 1***0 | COVER, L.H. | |
| 28 | 1***0 | COVER, R.H. | |
| 29 | 0***5 | BOLT | |
| 3 | 0***0 | BOLT | |
| 30 | 0***2 | WASHER | |
| 31 | 0***5 | BOLT | |
| 32 | 0***2 | WASHER | |
| 33 | 0***3 | HANDLE | |
| 34 | 1***0 | BRACKET | |
| 35 | 0***5 | BOLT | |
| 36 | 0***5 | WASHER | |
| 37 | 1***0 | COVER, L.H. | |
| 37 | 1***0 | COVER, R.H. | |
| 38 | 0***2 | LOCK | |
| 39 | 1***0 | MASK | |
| 39 | 1***1 | MASK | |
| 4 | 1***0 | WASHER | |
| 40 | 1***0 | SHUTTER | |
| 40 | 1***1 | SHUTTER | |
| 41 | 0***5 | BOLT | |
| 42 | 0***2 | WASHER | |
| 5 | 0***0 | BOLT | |
| 6 | 0***2 | WASHER | |
| 7 | 1***1 | COVER, L.H. | |
| 8 | 1***1 | COVER, R.H. | |
| 9 | 0***5 | BOLT | |
| G-1 | 1***0 | COVER GROUP | |
| G-2 | 1***0 | HOOD GROUP |
