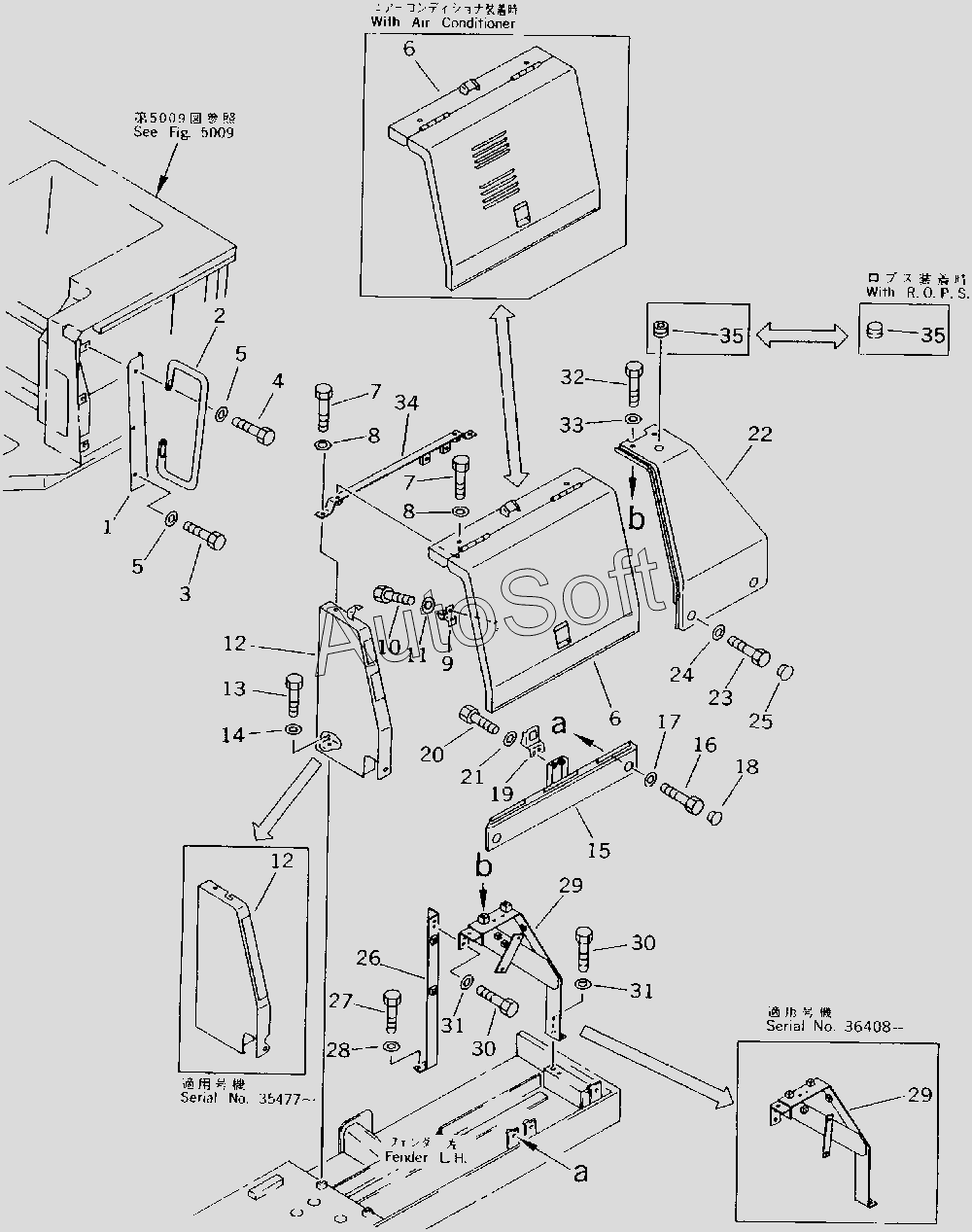

Каталог запасных частей к технике: Komatsu D85A-21 (2010). AIR CON AND BATTERY COVER (35001-)
/99.gif)
1
2
3
4
5
5
6
6
7
7
8
8
9
10
11
12
12
12
12
12
12
12
12
12
13
14
15
15
15
15
16
17
18
18
18
18
19
20
21
22
22
22
22
22
22
22
22
22
23
24
25
25
25
25
26
27
28
29
29
29
29
29
29
30
30
31
31
32
33
34
35
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 09415-02512 | 0***2 | CAP | |
| 154-54-46110 | 1***0 | COVER,(WITH AIR CONDITIONER, HEATER) | |
| 154-54-46111 | 1***1 | COVER,(WITH AIR CONDITIONER, HEATER) | |
| 1 | 1***0 | COVER | |
| 2 | 1***0 | HANDLE | |
| 3 | 0***5 | BOLT | |
| 4 | 0***5 | BOLT | |
| 5 | 0***2 | WASHER | |
| 6 | 1***0 | COVER | |
| 7 | 0***0 | BOLT | |
| 8 | 0***2 | WASHER | |
| 9 | 1***0 | SPRING | |
| 10 | 0***2 | BOLT | |
| 11 | 0***3 | WASHER | |
| 12 | 1***0 | FRAME | |
| 12 | 1***1 | FRAME | |
| 12 | 1***2 | FRAME | |
| 13 | 0***0 | BOLT | |
| 14 | 0***2 | WASHER | |
| 15 | 1***0 | COVER | |
| 15 | 1***1 | COVER | |
| 16 | 0***0 | BOLT | |
| 17 | 0***2 | WASHER | |
| 18 | 1***0 | CAP | |
| 18 | 1***1 | CAP | |
| 19 | 1***0 | BRACKET ASS'Y | |
| 20 | 0***0 | BOLT | |
| 21 | 0***2 | WASHER | |
| 22 | 1***0 | COVER | |
| 22 | 1***1 | COVER | |
| 22 | 1***2 | COVER | |
| 23 | 0***0 | BOLT | |
| 24 | 1***0 | WASHER | |
| 25 | 1***0 | CAP | |
| 25 | 1***1 | CAP | |
| 26 | 1***0 | BRACKET | |
| 27 | 0***0 | BOLT | |
| 28 | 0***2 | WASHER | |
| 29 | 1***0 | BRACKET | |
| 29 | 1***1 | BRACKET | |
| 30 | 0***0 | BOLT | |
| 31 | 0***2 | WASHER | |
| 32 | 1***0 | BOLT | |
| 33 | 1***0 | WASHER | |
| 34 | 1***0 | BRACKET | |
| 35 | 0***2 | GROMMET |
