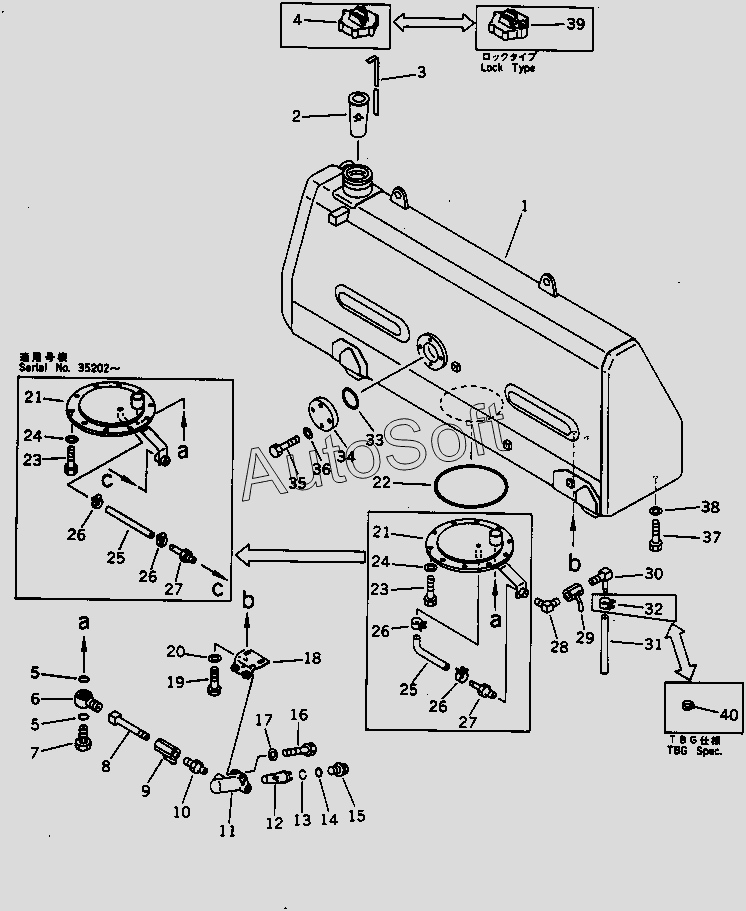

Каталог запасных частей к технике: Komatsu D85A-21 (2010). FUEL TANK (35001-)
/9.gif)
30
21
21
21
21
21
21
22
23
23
24
24
25
25
25
25
25
25
26
26
26
26
27
27
28
29
20
31
32
33
34
35
36
37
38
39
40
9
1
1
1
1
1
1
1
1
1
1
1
1
2
3
4
4
4
4
5
5
6
7
8
1
1
1
1
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 07058-20000 | 0***0 | FILTER ASSY | |
| 07285-00115 | 0***5 | CLIP | |
| 07285-00115 | 0***5 | CLIP | |
| 1 | 1***1 | TANK,FUEL | |
| 1 | 1***2 | TANK,FUEL | |
| 1 | 1***3 | TANK,FUEL | |
| 1 | 1***4 | TANK,FUEL | |
| 2 | 0***6 | STRAINER | |
| 3 | 1***0 | GAUGE | |
| 4 | 1***0 | CAP,FUEL TANK | |
| 4 | 1***1 | CAP,FUEL TANK | |
| 5 | 0***5 | O-RING | |
| 6 | 1***0 | JOINT, EYE | |
| 7 | 1***0 | BOLT, JOINT | |
| 8 | 2***0 | ADAPTER,(WITHOUT TOWING WINCH) | |
| 9 | 0***0 | VALVE | |
| 10 | 0***0 | NIPPLE | |
| 11 | 0***1 | CASE | |
| 12 | 0***5 | ELEMENT | |
| 13 | 0***6 | RING | |
| 14 | 0***4 | O-RING | |
| 15 | 0***7 | PLUG | |
| 16 | 0***5 | BOLT | |
| 17 | 0***3 | WASHER | |
| 18 | 1***1 | BRACKET | |
| 19 | 0***5 | BOLT | |
| 20 | 0***2 | WASHER | |
| 21 | 1***0 | COVER | |
| 21 | 1***1 | COVER | |
| 22 | 0***0 | O-RING | |
| 23 | 0***5 | BOLT | |
| 24 | 0***2 | WASHER | |
| 25 | 0***6 | TUBE | |
| 25 | 0***0 | TUBE | |
| 26 | 0***7 | CLAMP | |
| 27 | 1***0 | NIPPLE | |
| 28 | 2***0 | ELBOW | |
| 29 | 0***0 | VALVE | |
| 30 | 2***0 | ELBOW,(WITH0UT TOWING WINCH) | |
| 31 | 0***5 | TUBE | |
| 32 | 0***7 | CLAMP | |
| 33 | 0***5 | O-RING | |
| 34 | 1***0 | PLATE | |
| 35 | 0***5 | BOLT | |
| 36 | 0***2 | WASHER | |
| 37 | 0***0 | BOLT | |
| 38 | 0***0 | WASHER | |
| 39 | 1***0 | CAP,LOCK TYPE | |
| 40 | 0***7 | CLAMP,TBG SPEC |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
