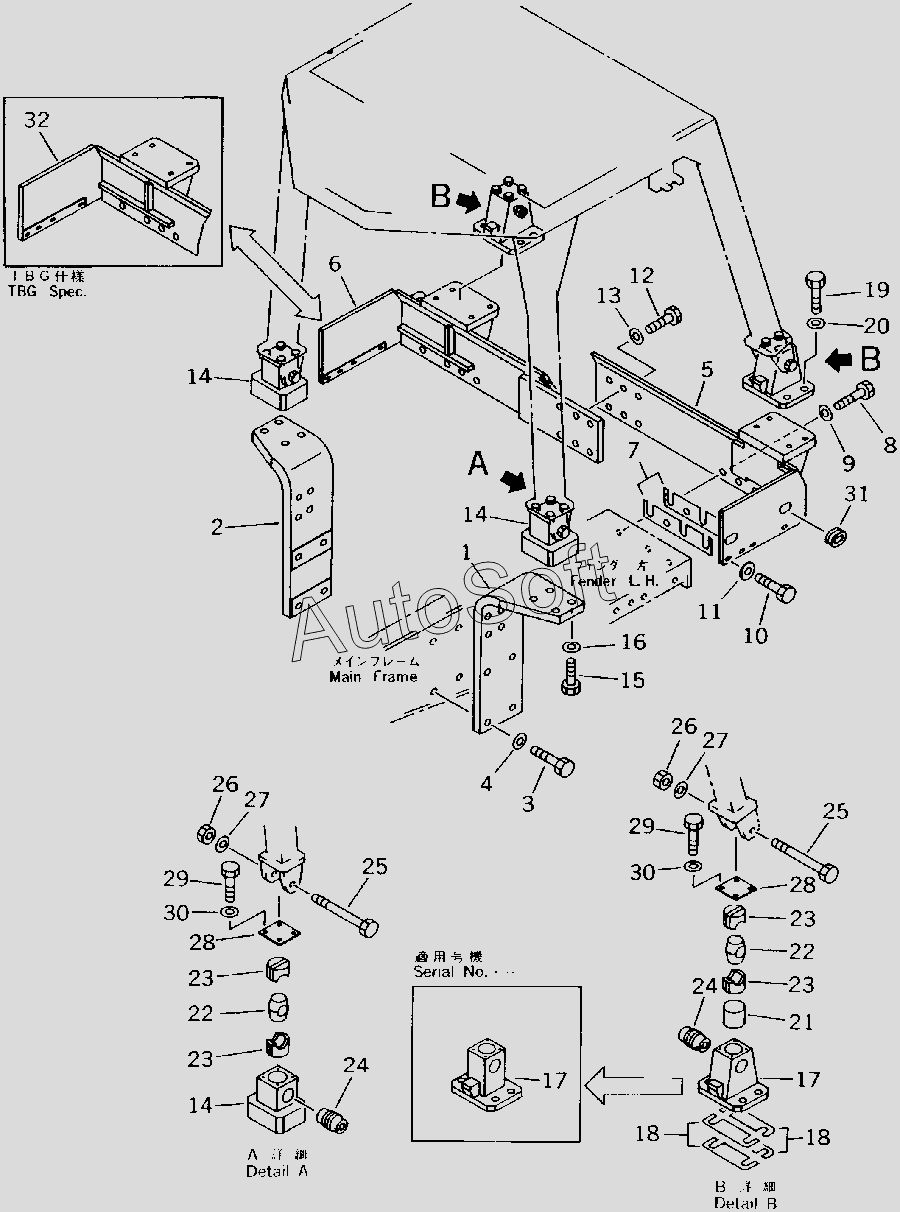

Каталог запасных частей к технике: Komatsu D85A-21 (2010). ROLL OVER PROTECTIVE STRUCTURE BRACKET (35707-)
/104.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
15
16
17
17
18
18
19
20
21
22
22
23
23
23
23
24
24
25
25
26
26
27
27
28
28
29
29
30
30
31
31
31
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| SHIM, 0.5MM | S***M | SHIM, 0.5MM | |
| SHIM, 0.5MM | S***M | SHIM, 0.5MM | |
| SHIM, 1.0MM | S***M | SHIM, 1.0MM | |
| SHIM, 1.0MM | S***M | SHIM, 1.0MM | |
| 1 | 1***0 | PLATE,L.H. | |
| 10 | 0***5 | BOLT | |
| 11 | 2***0 | WASHER | |
| 12 | 0***0 | BOLT | |
| 13 | 0***0 | WASHER | |
| 14 | 1***1 | BRACKET | |
| 15 | 0***0 | BOLT | |
| 16 | 0***0 | WASHER | |
| 17 | 1***0 | BRACKET | |
| 18 | 1***0 | SHIM ASS'Y | |
| 19 | 0***5 | BOLT | |
| 2 | 1***0 | PLATE,R.H. | |
| 20 | 0***0 | WASHER | |
| 21 | 1***1 | SEAT | |
| 22 | 1***0 | BLOCK | |
| 23 | 1***0 | RUBBER | |
| 24 | 1***0 | COLLAR | |
| 25 | 1***0 | BOLT | |
| 26 | 0***2 | NUT | |
| 27 | 0***0 | WASHER | |
| 28 | 1***0 | PLATE | |
| 29 | 0***0 | BOLT | |
| 3 | 0***0 | BOLT | |
| 30 | 0***2 | WASHER | |
| 31 | 1***0 | CAP | |
| 31 | 1***1 | CAP | |
| 32 | 1***2 | BRACKET,R.H. (TBG SPEC.) | |
| 4 | 0***0 | WASHER | |
| 5 | 1***2 | BRACKET,L.H. | |
| 6 | 1***2 | BRACKET,R.H. | |
| 7 | 1***0 | SHIM ASS'Y | |
| 8 | 0***0 | BOLT | |
| 9 | 0***0 | WASHER | |
| G-1 | 1***1 | ROPS BRACKET GROUP |
