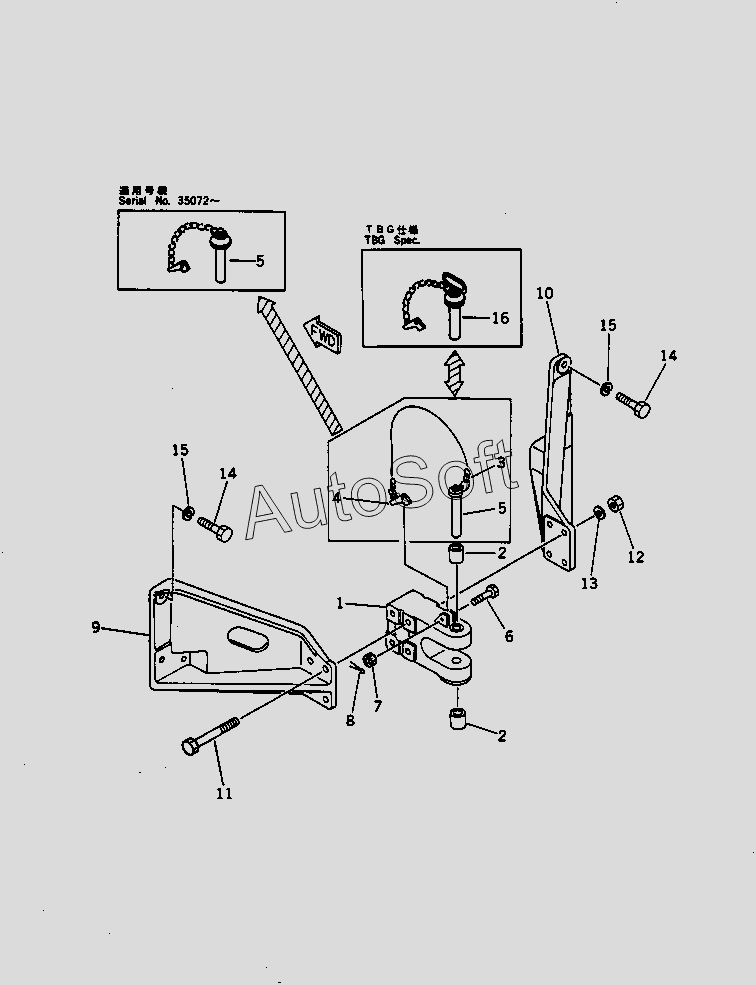

Каталог запасных частей к технике: Komatsu D85A-21 (2010). DRAWBAR (35001-)
/108.gif)
1
2
2
3
4
5
5
6
7
8
9
10
11
12
13
14
14
15
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 01601-23382 | 0***2 | WASHER, SPRING | |
| 01601-23382 | 0***2 | WASHER, SPRING | |
| 09245-50060 | 0***0 | HOOK | |
| 09247-50230 | 0***0 | PIN | |
| 150-74-00033 | 1***3 | DRAWBAR ASSY | |
| 1 | 1***2 | DRAWBAR | |
| 2 | 1***0 | BUSHING | |
| 3 | 0***2 | CHAIN | |
| 4 | 0***6 | LATCH | |
| 5 | 1***1 | PIN ASSY | |
| 6 | 0***5 | BOLT | |
| 7 | 0***9 | NUT | |
| 8 | 0***0 | PIN, COTTER | |
| 9 | 1***2 | BRACKET, L.H. | |
| 10 | 1***2 | BRACKET, R.H. | |
| 11 | 1***0 | BOLT | |
| 12 | 0***6 | NUT | |
| 13 | 0***0 | WASHER | |
| 14 | 0***5 | BOLT | |
| 15 | 0***0 | WASHER | |
| 16 | 1***1 | PIN ASSY |
