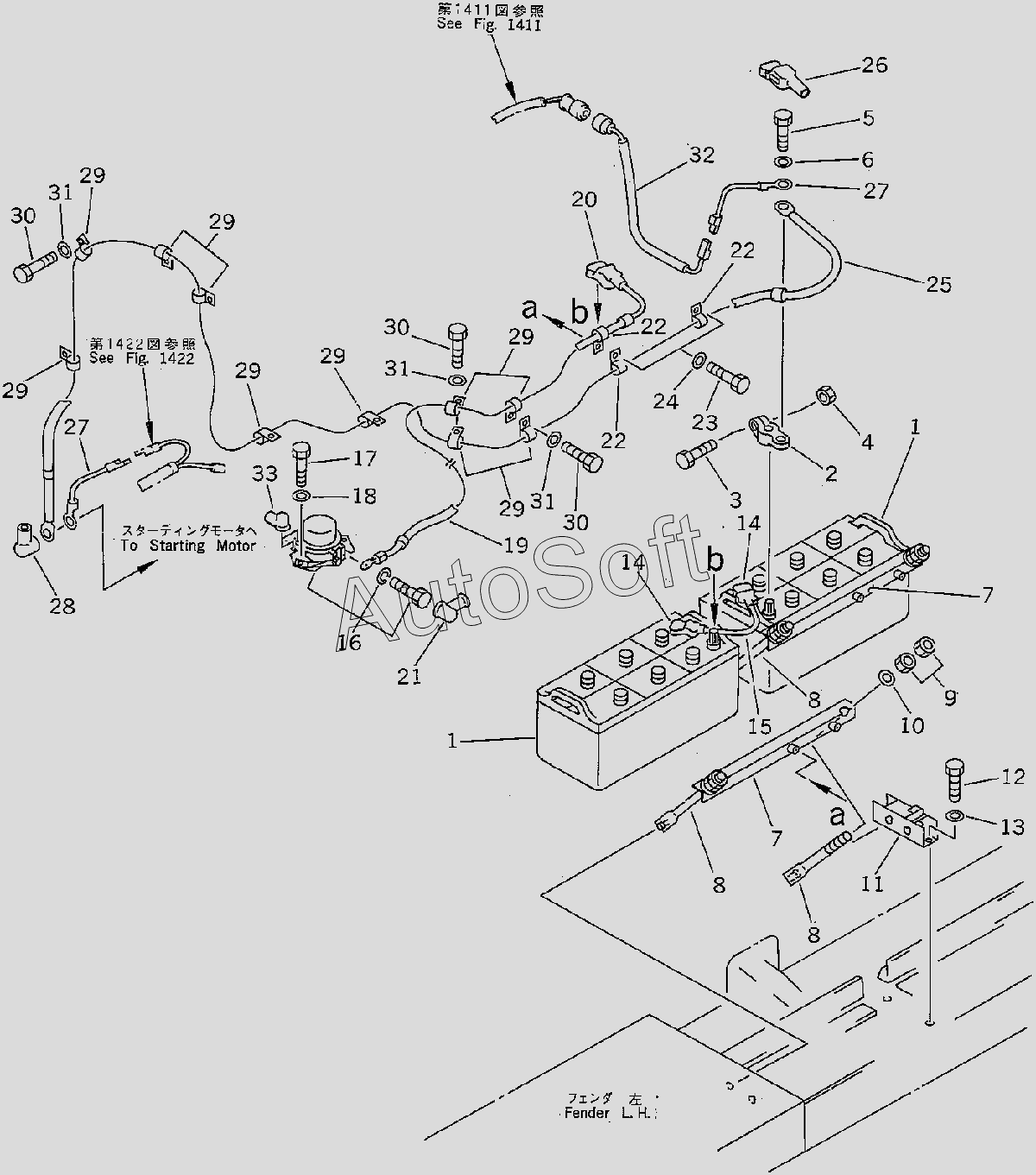

Каталог запасных частей к технике: Komatsu D85A-21 (2010). BATTERY AND RELAY SWITCH (35001-)
/11.gif)
25
17
18
19
20
21
22
22
22
23
24
16
26
27
27
28
29
29
29
29
29
29
29
30
30
30
31
31
31
32
33
8
8
8
2
3
4
5
6
7
7
1
1
9
10
11
12
13
14
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 08000-00001 | 0***1 | TERMINAL | |
| 08000-42220 | 0***0 | BATTERY (165G51),TBG SPEC | |
| 1 | 0***0 | BATTERY, WET | |
| 2 | 0***0 | TERMINAL | |
| 3 | 0***0 | BOLT | |
| 4 | 0***6 | NUT | |
| 5 | 0***8 | BOLT | |
| 6 | 0***6 | WASHER | |
| 7 | 0***8 | HOLDER | |
| 8 | 0***5 | ROD | |
| 9 | 0***8 | NUT | |
| 10 | 0***6 | WASHER | |
| 11 | 1***0 | BRACKET | |
| 12 | 0***5 | BOLT | |
| 13 | 0***2 | WASHER | |
| 14 | 0***1 | CAP | |
| 15 | 0***1 | WIRE | |
| 16 | 0***0 | SWITCH, BATTERY RELAY | |
| 17 | 0***0 | BOLT | |
| 18 | 0***3 | WASHER | |
| 19 | 1***0 | WIRING HARNESS | |
| 20 | 0***1 | CAP | |
| 21 | 0***5 | CAP | |
| 22 | 0***0 | CLIP | |
| 23 | 0***6 | BOLT | |
| 24 | 0***2 | WASHER | |
| 25 | 1***0 | WIRING HARNESS | |
| 26 | 1***0 | COVER | |
| 27 | 1***0 | CONNECTOR | |
| 28 | 1***0 | CAP | |
| 29 | 0***4 | CLIP | |
| 30 | 0***0 | BOLT | |
| 31 | 0***2 | WASHER | |
| 32 | 1***0 | WIRING HARNESS | |
| 33 | 0***9 | CAP |
