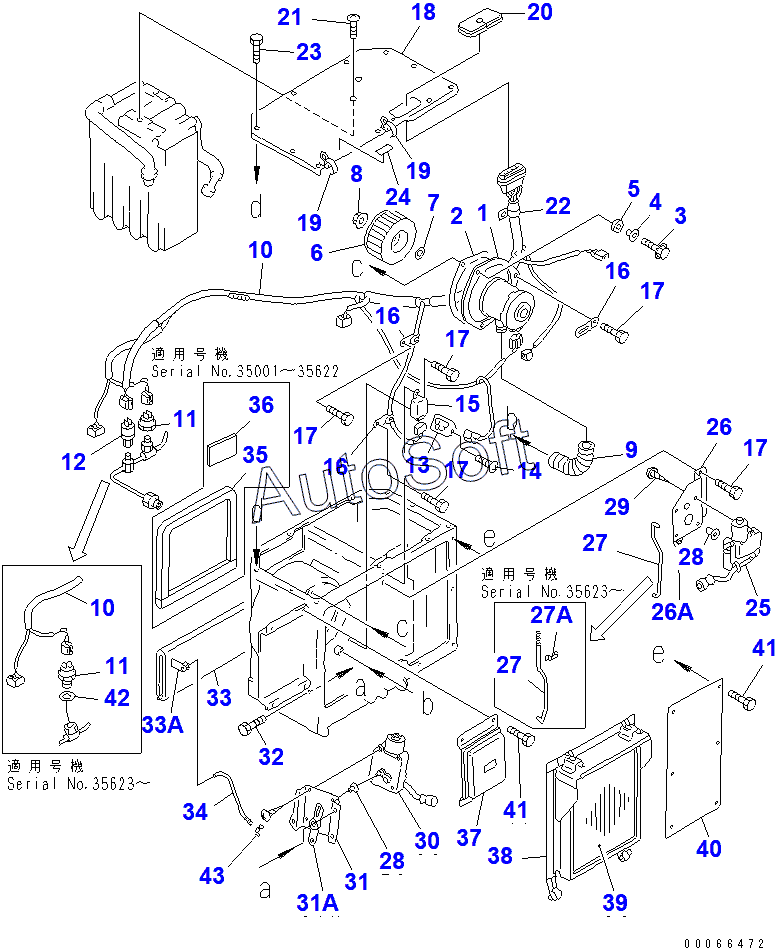

Каталог запасных частей к технике: Komatsu D85A-21 (2010). AIR CONDITIONER UNIT (2/2) (35001-)
/151.gif)
1
2
3
4
5
6
7
8
9
10
10
10
10
10
10
11
11
11
11
11
11
12
13
14
15
16
16
16
17
17
17
17
17
18
19
19
20
21
22
23
24
24
25
26
26A
27
27
27
27
27A
28
28
29
30
31
31A
32
33
33A
34
35
36
37
37
38
39
40
41
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 195-911-7210 | 1***0 | UNIT ASS'Y | |
| 195-Z11-5702 | 1***2 | UNIT ASS'Y | |
| 195-Z11-5703 | 1***3 | UNIT ASS'Y | |
| 195-Z11-5704 | 1***4 | UNIT ASS'Y | |
| 1 | 1***0 | MOTOR ASS'Y | |
| 10 | 1***0 | WIRING HARNESS | |
| 10 | 1***1 | WIRING HARNESS | |
| 10 | 1***2 | WIRING HARNESS | |
| 11 | 1***0 | SWITCH,PRESSURE | |
| 11 | 1***0 | SWITCH,PRESSURE | |
| 11 | 1***1 | SWITCH,PRESSURE | |
| 12 | 1***0 | SWITCH | |
| 13 | 1***0 | RESISTOR | |
| 14 | 0***6 | SCREW | |
| 15 | 1***0 | RELAY ASS'Y | |
| 16 | 1***0 | CLAMP | |
| 17 | 0***6 | BOLT | |
| 18 | 1***2 | COVER | |
| 19 | 1***0 | CLAMP | |
| 2 | 1***0 | PACKING | |
| 20 | 1***0 | GROMMET | |
| 21 | 1***0 | SCREW | |
| 22 | 1***0 | CLAMP | |
| 23 | 0***6 | BOLT | |
| 24 | N***0 | PLATE, NAME | |
| 24 | N***0 | PLATE, NAME | |
| 25 | 1***0 | ACTUATOR ASS'Y | |
| 26 | 1***0 | LINK | |
| 26A | N***0 | BUSHING | |
| 27 | 1***1 | SHAFT | |
| 27 | 1***2 | SHAFT | |
| 27A | 1***0 | SPRING | |
| 28 | 1***0 | BUSHING | |
| 29 | 0***2 | SCREW | |
| 3 | 1***0 | BOLT | |
| 30 | 1***0 | ACTUATOR ASS'Y | |
| 31 | 1***0 | LINK | |
| 31A | N***0 | CLAMP | |
| 32 | 0***6 | BOLT | |
| 33 | 1***1 | DAMPER | |
| 33A | N***0 | BUSHING | |
| 34 | 1***0 | SHAFT | |
| 35 | N***0 | PACKING | |
| 36 | 1***0 | PACKING | |
| 37 | 1***0 | AMP ASS'Y | |
| 37 | 1***1 | AMP ASS'Y | |
| 38 | 1***2 | HOLDER | |
| 39 | 1***0 | FILTER | |
| 4 | 1***0 | INSERT | |
| 40 | 1***0 | COVER | |
| 41 | 0***6 | BOLT | |
| 42 | N***0 | PACKING | |
| 43 | 1***0 | SPRING | |
| 5 | 1***0 | BUSHING | |
| 6 | 1***0 | FAN | |
| 7 | 1***0 | WASHER | |
| 8 | 1***0 | NUT | |
| 9 | 1***0 | PIPE |
