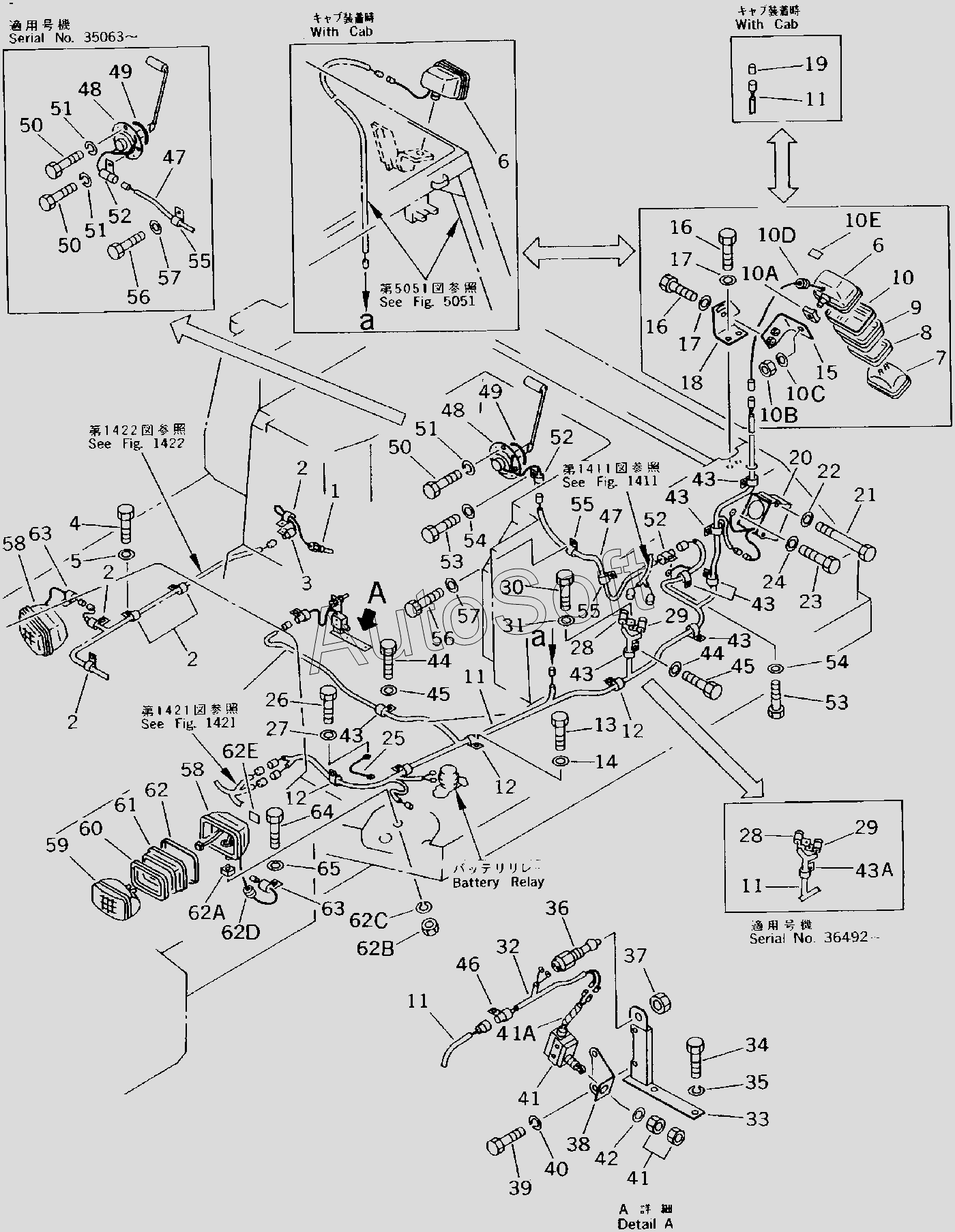

Каталог запасных частей к технике: Komatsu D85A-21 (2010). ELECTRICAL SYSTEM (3/3) (35001-)
/16.gif)
1
1
1
1
2
2
2
2
3
4
5
6
6
6
6
6
6
7
8
8
8
8
9
10
10
10
10
10A
10B
10C
10D
10E
11
11
11
11
11
11
11
11
11
11
12
12
12
13
14
15
16
16
17
17
18
19
20
21
21
21
21
22
23
24
25
26
27
28
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
41
41A
42
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43A
44
44
45
45
46
47
47
48
48
49
50
50
50
51
51
51
52
52
52
53
53
53
53
53
53
54
54
54
54
54
54
55
55
55
56
56
56
56
56
56
57
57
57
57
57
57
58
58
58
58
58
58
59
60
60
60
60
61
62
62
62
62
62A
62B
62C
62D
62E
63
63
64
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 08036-11214 | 0***4 | CLIP | |
| 22W-06-12381 | 2***1 | LAMP ASSY | |
| 22W-06-12381 | 2***1 | LAMP ASSY | |
| 23S-05-28210 | 2***0 | LAMP ASS'Y | |
| 23S-05-28210 | 2***0 | LAMP ASS'Y | |
| 1 | 7***0 | SENSOR,HYDRAULIC OIL TEMPERATURE | |
| 1 | 7***0 | SENSOR,HYDRAULIC OIL TEMPERATURE | |
| 10 | 2***0 | RING | |
| 10 | 2***0 | RING | |
| 10A | 2***0 | SEAT | |
| 10B | 0***1 | NUT | |
| 10C | 0***2 | WASHER, SPRING | |
| 10D | 0***8 | GROMMET | |
| 10E | 2***0 | PLATE, NAME | |
| 11 | 1***0 | WIRING HARNESS | |
| 11 | 1***1 | WIRING HARNESS | |
| 12 | 0***4 | CLIP | |
| 13 | 0***0 | BOLT | |
| 14 | 0***2 | WASHER | |
| 15 | 1***0 | BRACKET | |
| 16 | 0***5 | BOLT | |
| 17 | 0***2 | WASHER | |
| 18 | 1***0 | BRACKET | |
| 19 | 1***0 | PLUG | |
| 2 | 0***4 | CLIP | |
| 20 | 0***0 | BUZZER | |
| 21 | 0***5 | BOLT | |
| 21 | 6***0 | BOLT | |
| 22 | 0***3 | WASHER | |
| 23 | 0***0 | BOLT | |
| 24 | 0***2 | WASHER | |
| 25 | 0***1 | WIRE | |
| 26 | 0***6 | BOLT | |
| 27 | 0***2 | WASHER | |
| 28 | 1***0 | CLIP | |
| 29 | 1***0 | CLIP | |
| 3 | 1***0 | CLIP | |
| 30 | 0***0 | BOLT | |
| 31 | 0***2 | WASHER | |
| 32 | 1***0 | WIRING HARNESS | |
| 33 | 1***1 | BRACKET | |
| 34 | 0***5 | BOLT | |
| 35 | 0***2 | WASHER | |
| 36 | 0***0 | SWITCH, BACK-UP ALARM | |
| 37 | 0***1 | NUT | |
| 38 | 1***0 | BRACKET | |
| 39 | 0***0 | BOLT | |
| 4 | 0***0 | BOLT | |
| 40 | 0***5 | WASHER, SPRING | |
| 41 | 1***0 | SWITCH | |
| 41A | 1***1 | TAPE | |
| 42 | 0***5 | WASHER | |
| 43 | 0***4 | CLIP | |
| 43 | 0***4 | CLIP | |
| 43A | 0***4 | CLIP | |
| 44 | 0***0 | BOLT | |
| 45 | 0***2 | WASHER | |
| 46 | 1***0 | CLIP | |
| 47 | 1***0 | WIRING HARNESS | |
| 48 | 2***0 | SENSOR,FUEL | |
| 49 | 0***5 | O-RING | |
| 5 | 0***2 | WASHER | |
| 50 | 0***5 | BOLT | |
| 51 | 0***0 | WASHER, SPRING | |
| 52 | 1***0 | CLIP | |
| 53 | 0***0 | BOLT | |
| 53 | 0***0 | BOLT | |
| 54 | 0***2 | WASHER | |
| 54 | 0***2 | WASHER | |
| 55 | 1***0 | CLAMP | |
| 56 | 0***6 | BOLT | |
| 56 | 0***0 | BOLT | |
| 57 | 0***2 | WASHER | |
| 57 | 0***2 | WASHER | |
| 58 | 2***0 | HOUSING | |
| 58 | 2***0 | HOUSING | |
| 59 | 2***0 | BULB | |
| 6 | 2***0 | HOUSING | |
| 6 | 2***0 | HOUSING | |
| 60 | 2***0 | RING | |
| 60 | 2***0 | RING | |
| 61 | 2***0 | CUSHION | |
| 62 | 2***0 | RING | |
| 62 | 2***0 | RING | |
| 62A | 2***0 | SEAT | |
| 62B | 0***1 | NUT | |
| 62C | 0***2 | WASHER, SPRING | |
| 62D | 0***8 | GROMMET | |
| 62E | 2***0 | PLATE, NAME | |
| 63 | 0***4 | CLIP | |
| 64 | 0***0 | BOLT | |
| 65 | 0***2 | WASHER | |
| 7 | 2***0 | BULB | |
| 8 | 2***0 | RING | |
| 8 | 2***0 | RING | |
| 9 | 2***0 | CUSHION | |
| G-1 | 1***0 | BACK-UP LAMP GROUP |
