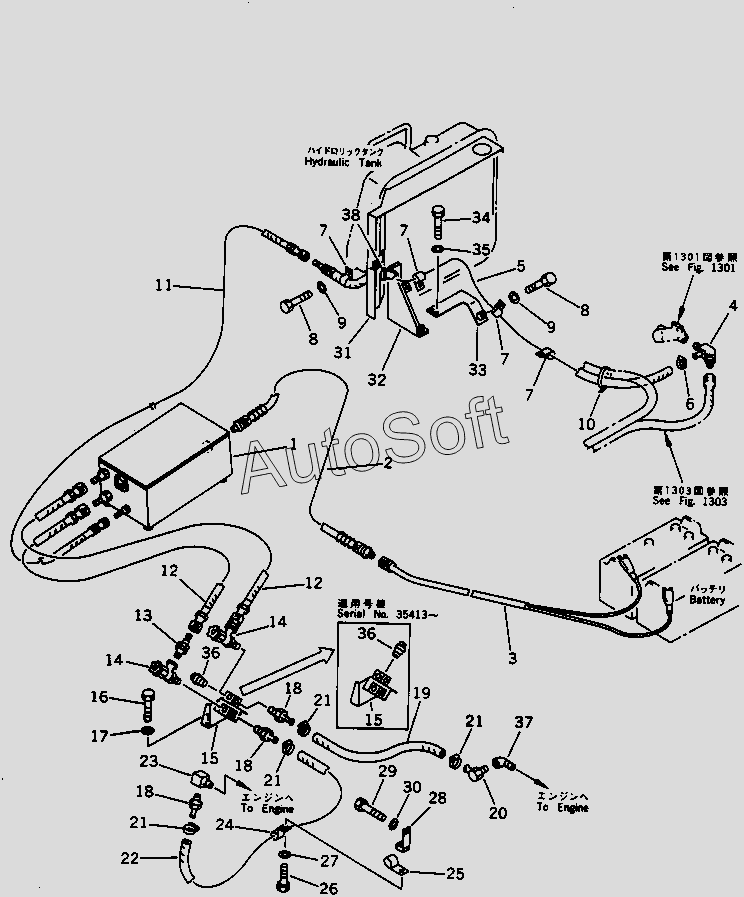

Каталог запасных частей к технике: Komatsu D85A-21 (2010). PRE-HEATER PIPING (35001-)
/19.gif)
1
2
3
4
5
6
7
7
7
7
8
8
9
9
10
11
12
12
13
14
14
15
15
16
17
18
18
18
19
19
19
19
19
19
19
19
19
20
21
21
21
21
22
22
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
38
38
38
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 154-04-11370 | 1***0 | HOSE | |
| 175-98-22350 | 1***0 | PRE HEATER ASS'Y | |
| 175-98-22360 | 1***0 | CABLE | |
| 175-98-22390 | 1***0 | HOSE | |
| 175-98-22410 | 1***0 | PLUG | |
| 1 | 1***0 | PRE HEATER ASS'Y | |
| 10 | 0***9 | BAND | |
| 11 | 1***0 | HOSE | |
| 12 | 1***0 | HOSE | |
| 13 | 1***0 | PLUG | |
| 14 | 1***1 | VALVE | |
| 15 | 1***0 | BRACKET | |
| 16 | 0***0 | BOLT | |
| 17 | 0***2 | WASHER | |
| 18 | 1***0 | JOINT | |
| 19 | 0***3 | HOSE | |
| 19 | 0***0 | HOSE | |
| 19 | 1***0 | HOSE | |
| 2 | 1***0 | CABLE | |
| 20 | 5***1 | JOINT | |
| 21 | 0***9 | CLAMP | |
| 22 | 0***7 | HOSE | |
| 22 | 0***7 | HOSE | |
| 23 | 1***0 | TEE | |
| 24 | 0***8 | CLIP | |
| 25 | 0***8 | CLIP | |
| 26 | 0***0 | BOLT | |
| 27 | 0***2 | WASHER | |
| 28 | 1***0 | BRACKET | |
| 29 | 0***0 | BOLT | |
| 3 | 1***0 | CABLE | |
| 30 | 0***2 | WASHER | |
| 31 | 1***0 | COVER | |
| 32 | 1***0 | BRACKET | |
| 33 | 1***0 | BRACKET | |
| 34 | 0***0 | BOLT | |
| 35 | 0***2 | WASHER | |
| 36 | 0***8 | PLUG | |
| 37 | 0***0 | ELBOW | |
| 38 | 0***4 | GROMMET | |
| 38 | 1***0 | SERVICE KIT,PREHEATER | |
| 4 | 1***0 | TEE | |
| 5 | 1***0 | HOSE | |
| 6 | 0***7 | CLAMP | |
| 7 | 1***0 | CLIP | |
| 8 | 0***0 | BOLT | |
| 9 | 0***2 | WASHER | |
| G-1 | 1***0 | HEATER GROUP |
