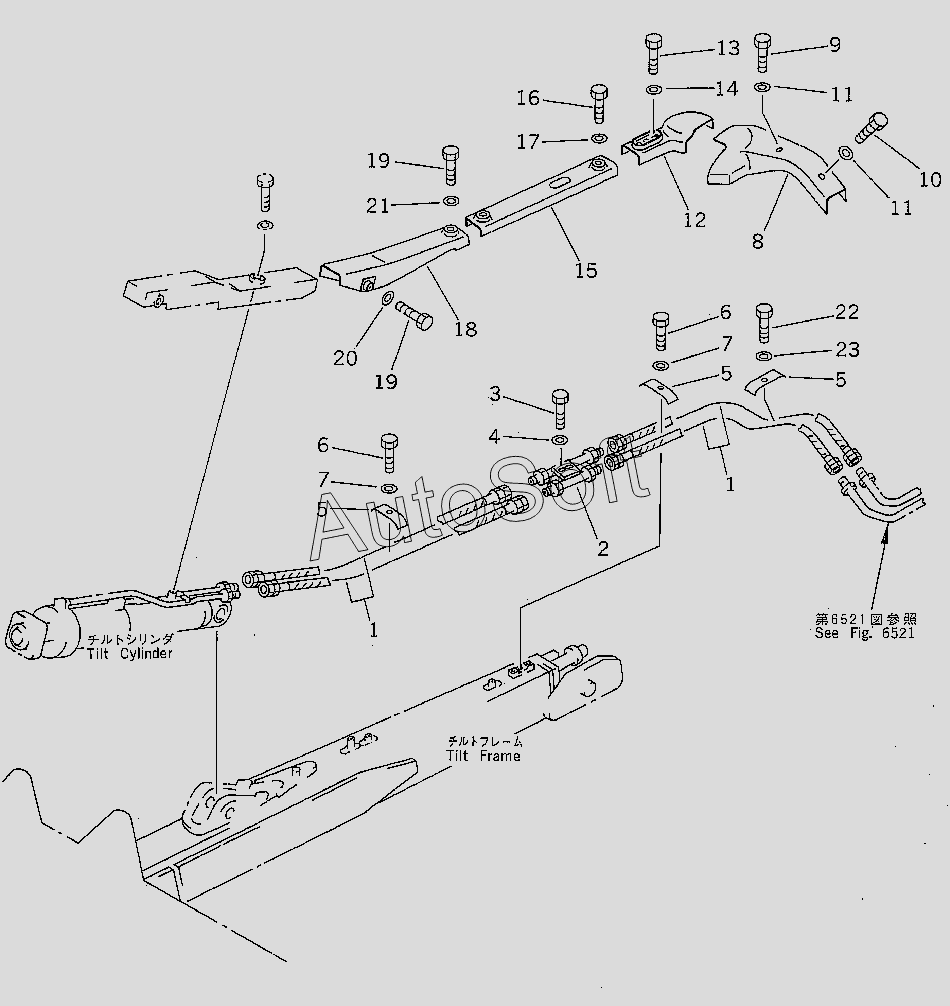

Каталог запасных частей к технике: Komatsu D85A-21 (2010). BLADE TILT CYLINDER PIPING (35001-)
/210.gif)
1
1
2
3
4
5
5
5
6
6
7
7
8
9
10
11
11
12
13
14
15
16
17
18
19
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | HOSE | |
| 10 | 0***5 | BOLT | |
| 11 | 0***2 | WASHER | |
| 12 | 1***0 | COVER | |
| 13 | 0***0 | BOLT | |
| 14 | 0***5 | WASHER | |
| 15 | 1***3 | COVER | |
| 16 | 0***0 | BOLT | |
| 17 | 1***0 | WASHER | |
| 18 | 1***4 | COVER | |
| 19 | 0***0 | BOLT | |
| 2 | 1***0 | TUBE | |
| 20 | 0***5 | WASHER | |
| 21 | 1***0 | WASHER | |
| 22 | 0***5 | BOLT | |
| 23 | 0***2 | WASHER | |
| 3 | 0***0 | BOLT | |
| 4 | 0***5 | WASHER | |
| 5 | 1***0 | CLIP | |
| 6 | 0***0 | BOLT | |
| 7 | 0***5 | WASHER | |
| 8 | 1***0 | COVER | |
| 9 | 0***0 | BOLT | |
| G-1 | 1***0 | PIPING GROUP,HYDRAULIC |
