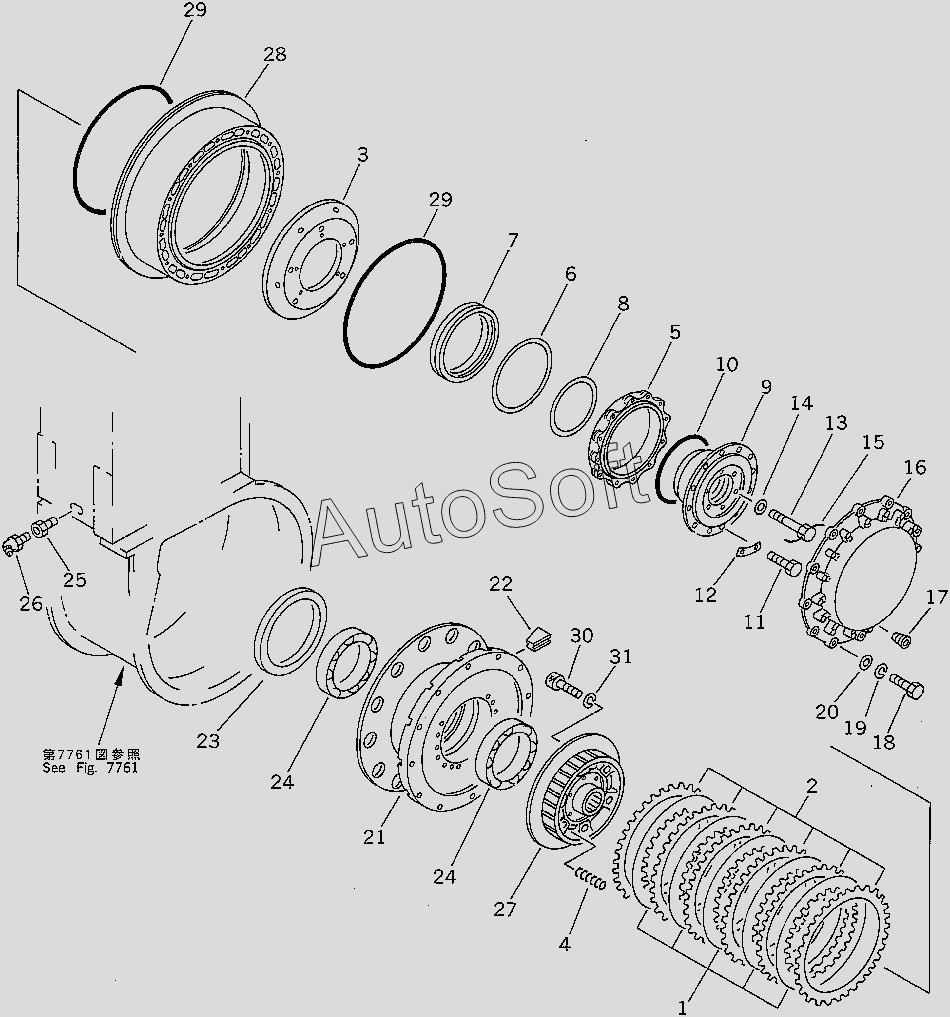

Каталог запасных частей к технике: Komatsu D85A-21 (2010). CLUTCH AND DRUM (FOR REAR P.C.U.) (35001-)
/249.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 175-65-00324 | 1***4 | BODY ASS'Y | |
| 175-65-00325 | 1***5 | BODY ASS'Y | |
| 175-65-32310 | 1***0 | DRUM,R.H. | |
| 1 | 1***1 | PLATE,DRIVE | |
| 10 | 1***0 | O-RING | |
| 11 | 0***5 | BOLT | |
| 12 | 1***0 | PLATE,LOCK | |
| 13 | 0***0 | BOLT | |
| 14 | 0***5 | WASHER | |
| 15 | 0***0 | WIRE,LOCK | |
| 16 | 1***0 | COVER | |
| 17 | 0***8 | PLUG | |
| 18 | 0***0 | BOLT | |
| 19 | 0***2 | WASHER | |
| 2 | 1***1 | DISC | |
| 20 | 0***6 | WASHER, SPRING | |
| 21 | 1***0 | DRUM,L.H. | |
| 22 | 1***0 | END | |
| 23 | 1***0 | SEAL,OIL | |
| 24 | 1***0 | BEARING | |
| 25 | 1***0 | NIPPLE | |
| 26 | 0***5 | FITTING, GREASE | |
| 27 | 1***1 | DRUM | |
| 28 | 1***0 | DRUM | |
| 29 | 1***0 | O-RING | |
| 3 | 1***0 | PLATE,PRESSURE | |
| 30 | 0***5 | BOLT | |
| 31 | 0***6 | WASHER, SPRING | |
| 4 | 1***0 | SPRING | |
| 5 | 1***0 | CYLINDER | |
| 6 | 1***0 | RING,SEAL | |
| 7 | 1***0 | PISTON | |
| 8 | 1***0 | RING,SEAL | |
| 9 | 1***1 | SUPPORT | |
| G-1 | 1***0 | CONTROL GROUP,REAR P.C.U. |
