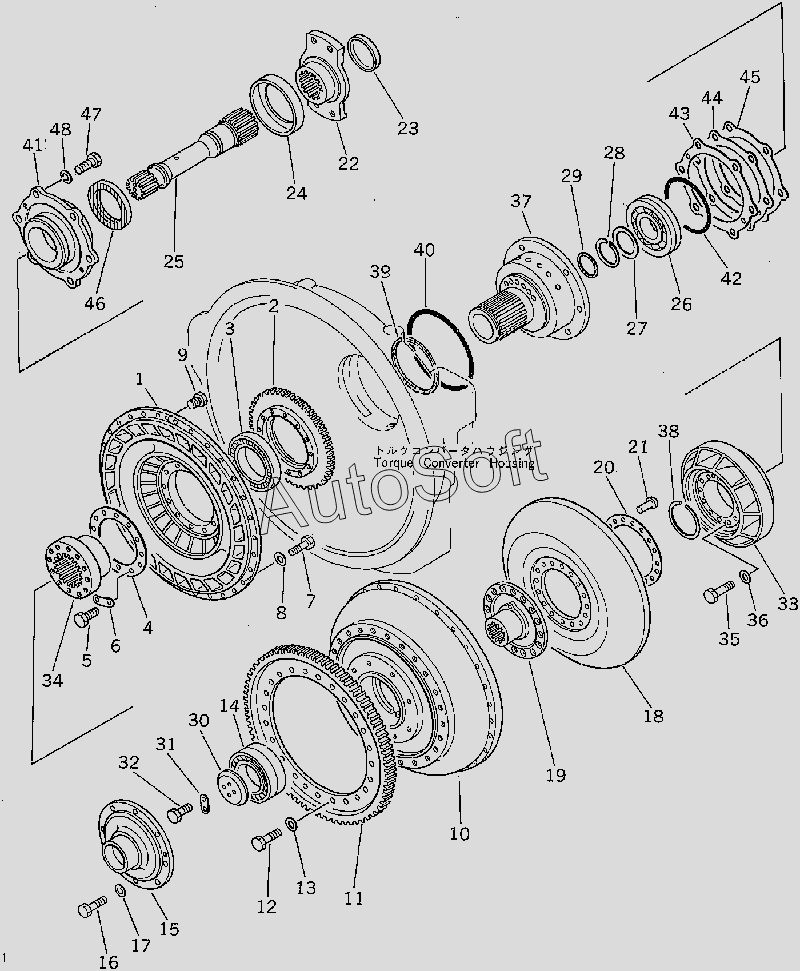

Каталог запасных частей к технике: Komatsu D85A-21 (2010). TORQUE CONVERTER (2/2) (35001-)
/23.gif)
35
22
23
24
25
26
27
28
29
30
31
32
33
34
21
36
37
38
38
40
41
42
43
44
45
46
47
48
8
1
1
1
1
2
2
2
2
2
2
2
2
2
3
4
4
4
4
5
5
5
5
6
7
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 154-13-00011 | 1***1 | CASE ASSY | |
| 154-13-00200 | 1***0 | TORQUE CONVERTER A. | |
| 154-13-00201 | 1***1 | TORQUE CONVERTER A. | |
| 154-13-00202 | 1***2 | TORQUE CONVERTER A. | |
| 154-13-41510 | 1***0 | TURBINE ASSY | |
| 154-13-51660 | 1***0 | COUPLING ASSY | |
| 195-13-05020 | 1***0 | SHIM ASSY | |
| 1 | 1***2 | PUMP | |
| 1 | 1***4 | PUMP | |
| 2 | 1***1 | GEAR | |
| 2 | 1***2 | GEAR | |
| 2 | 1***3 | GEAR | |
| 3 | 1***0 | BEARING | |
| 4 | 1***0 | PLATE | |
| 4 | 1***0 | PLATE | |
| 5 | 0***5 | BOLT | |
| 5 | 0***0 | BOLT | |
| 6 | 1***0 | PLATE, LOCK | |
| 7 | 0***5 | BOLT | |
| 8 | 0***2 | WASHER | |
| 9 | 0***7 | PLUG | |
| 10 | 2***1 | CASE | |
| 11 | 1***0 | GEAR | |
| 12 | 0***0 | BOLT | |
| 13 | 0***2 | WASHER | |
| 14 | 1***0 | BEARING | |
| 15 | 1***0 | PILOT | |
| 16 | 0***0 | BOLT | |
| 17 | 0***2 | WASHER | |
| 18 | T***E | TURBINE | |
| 19 | B***S | BOSS | |
| 20 | P***E | PLATE | |
| 21 | R***T | RIVET | |
| 22 | C***G | COUPLING | |
| 23 | C***R | COVER | |
| 24 | C***R | COVER | |
| 25 | 1***0 | SHAFT | |
| 26 | 1***0 | BEARING | |
| 27 | 1***0 | SPACER | |
| 28 | 0***0 | RING, SNAP | |
| 29 | 1***0 | RING, SEAL | |
| 30 | 1***1 | HOLDER | |
| 31 | 1***1 | PLATE, LOCK | |
| 32 | 1***0 | BOLT, REAMER | |
| 33 | 1***0 | STATOR | |
| 34 | 1***0 | RACE | |
| 35 | 0***0 | BOLT | |
| 36 | 0***2 | WASHER | |
| 37 | 1***0 | SHAFT | |
| 38 | 0***5 | RING, SNAP | |
| 39 | 1***0 | RING, SEAL | |
| 40 | 0***0 | O-RING | |
| 41 | 1***0 | COVER | |
| 42 | 0***0 | O-RING | |
| 43 | S***M | SHIM, 0.05MM | |
| 44 | S***M | SHIM, 0.2MM | |
| 45 | S***M | SHIM, 0.1MM | |
| 46 | 1***0 | SEAL, OIL | |
| 47 | 0***0 | BOLT | |
| 48 | 0***6 | WASHER, SPRING |
