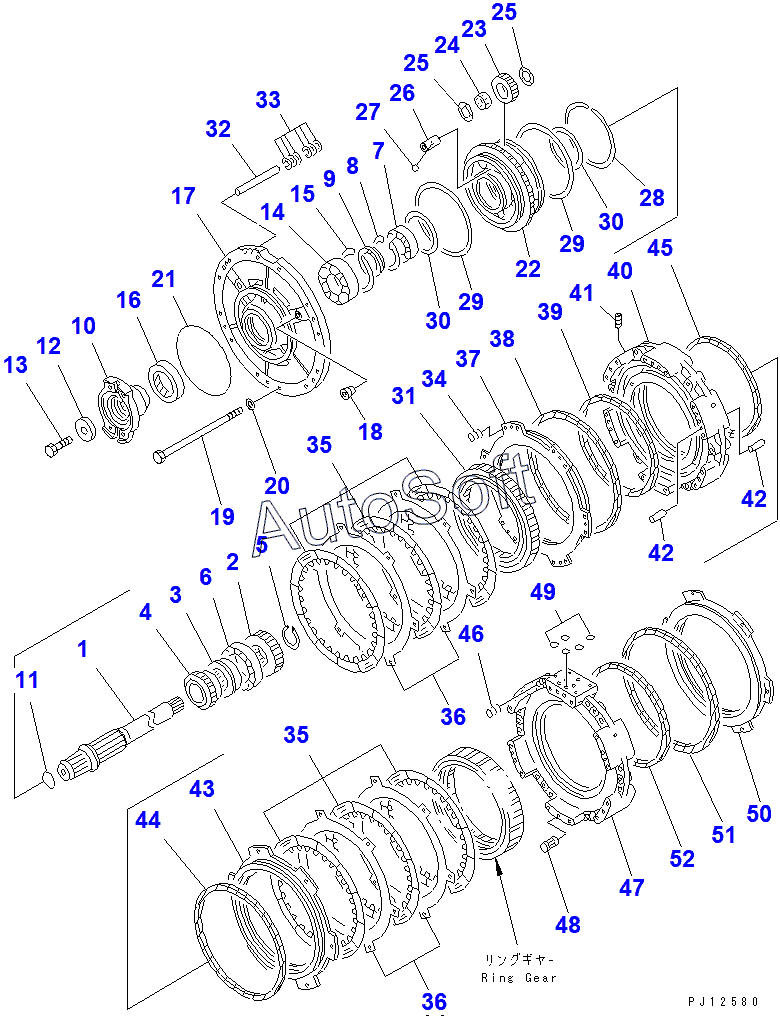

Каталог запасных частей к технике: Komatsu D85A-21 (2010). TRANSMISSION GEAR AND SHAFT (1/3) (2/5) (35001-)
/25.gif)
27
28
28
29
29
30
30
31
32
33
34
35
35
35
35
36
36
37
38
39
26
40
41
42
42
43
44
45
46
47
48
48
49
50
51
52
12
1
2
3
4
5
6
7
8
9
10
11
13
14
15
16
17
18
19
20
21
22
23
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 154-15-01010 | 1***0 | TRANSMISSION ASS'Y | |
| 154-15-01011 | 1***1 | TRANSMISSION ASS'Y | |
| 154-15-01012 | 1***2 | TRANSMISSION ASS'Y | |
| 154-15-01110 | 1***0 | TRANSMISSION ASS'Y | |
| 154-15-01170 | 1***0 | HOUSING ASSY | |
| 154-15-01180 | 1***0 | HOUSING ASSY | |
| 1 | 1***1 | SHAFT | |
| 2 | 1***0 | GEAR | |
| 3 | 1***0 | COLLAR | |
| 4 | 1***1 | GEAR | |
| 5 | 0***5 | RING | |
| 6 | 0***2 | BEARING | |
| 7 | 0***4 | BEARING | |
| 8 | 0***4 | RING, SNAP | |
| 9 | 1***1 | COLLAR | |
| 10 | 1***0 | COUPLING | |
| 11 | 0***5 | O-RING | |
| 12 | 1***0 | HOLDER | |
| 13 | 0***0 | BOLT | |
| 14 | 0***6 | BEARING | |
| 15 | 0***0 | RING, SNAP | |
| 16 | 0***0 | SEAL | |
| 17 | 1***1 | HOUSING | |
| 18 | 0***2 | PLUG | |
| 19 | 1***1 | BOLT | |
| 20 | 1***0 | WASHER | |
| 21 | 0***0 | O-RING | |
| 22 | 1***1 | CARRIER | |
| 23 | 1***0 | GEAR | |
| 24 | 5***0 | BEARING | |
| 25 | 5***0 | WASHER | |
| 26 | 1***0 | SHAFT | |
| 27 | 0***5 | BALL | |
| 28 | 1***0 | RING, SNAP | |
| 28 | 1***0 | RING, SNAP | |
| 29 | 1***0 | RING, SEAL | |
| 30 | 1***0 | RING, SEAL | |
| 31 | 1***1 | GEARRING | |
| 32 | 1***0 | PIN | |
| 33 | 1***0 | SPRING | |
| 34 | 2***0 | SPRING | |
| 35 | 1***0 | DISC | |
| 35 | 7***0 | DISC | |
| 36 | 4***0 | PLATE | |
| 37 | 4***0 | PISTON | |
| 38 | 4***0 | RING, SEAL | |
| 39 | 4***0 | RING, SEAL | |
| 40 | 1***0 | HOUSING | |
| 41 | 1***0 | PLUG | |
| 42 | 0***4 | PIN, DOWEL | |
| 43 | 1***0 | PISTON | |
| 44 | 1***0 | RING, SEAL | |
| 45 | 4***0 | RING, SEAL | |
| 46 | 2***0 | SPRING | |
| 47 | 1***0 | HOUSING | |
| 48 | 0***0 | SLEEVE | |
| 48 | 5***0 | SLEEVE | |
| 49 | 0***2 | O-RING | |
| 50 | 1***0 | PISTON | |
| 51 | 1***1 | RING, SEAL | |
| 52 | 5***0 | RING, SEAL |
