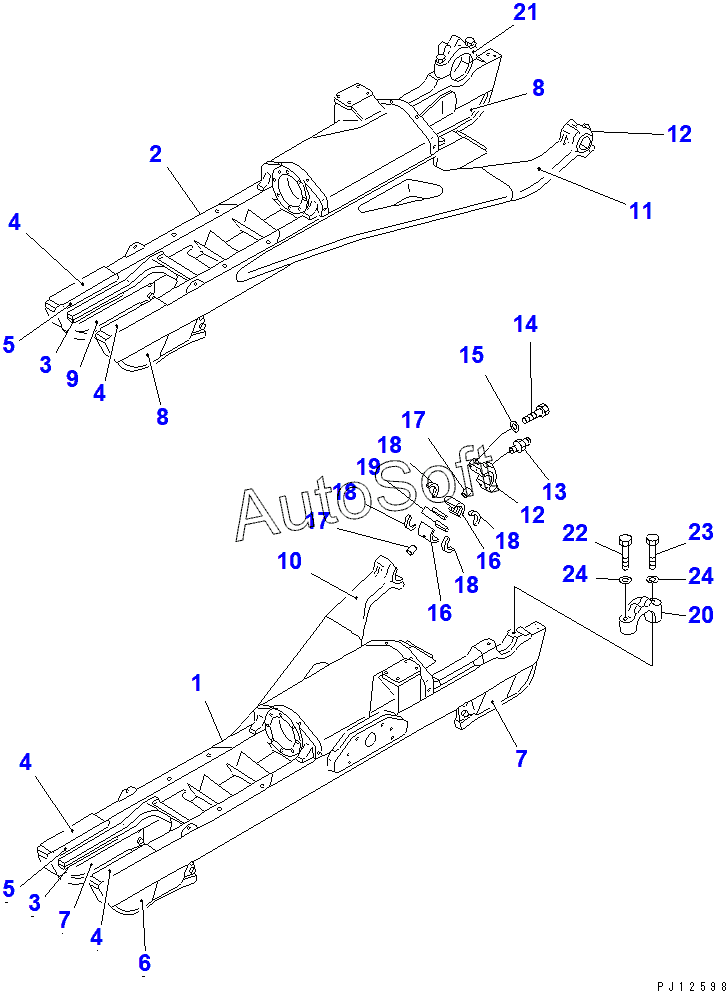

Каталог запасных частей к технике: Komatsu D85A-21 (2010). TRACK FRAME (35001-)
/42.gif)
11
24
24
23
22
21
20
19
18
18
18
18
17
17
16
16
15
14
13
12
12
10
9
8
8
7
7
6
5
5
4
4
4
4
3
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 154-30-00015 | 1***5 | BRACE HEAD ASSY, L.H. | |
| 154-30-00025 | 1***5 | BRACE HEAD ASSY, R.H. | |
| 154-30-00750 | 1***0 | TRACK FRAME ASS'Y,L.H. | |
| 154-30-00760 | 1***0 | TRACK FRAME ASS'Y,R.H. | |
| 1 | 1***0 | FRAME,TRACK, L.H. | |
| 2 | 1***0 | FRAME,TRACK, R.H. | |
| 3 | 1***0 | PLATE | |
| 4 | 1***0 | PLATE | |
| 5 | 1***0 | PLATE | |
| 6 | 1***0 | GUARD | |
| 7 | 1***0 | GUARD | |
| 8 | 1***0 | GUARD | |
| 9 | 1***0 | GUARD | |
| 10 | H***) | HEAD,BRACE, L.H. (WELDED) | |
| 11 | H***) | HEAD,BRACE, R.H. (WELDED) | |
| 12 | C***P | CAP | |
| 13 | 0***0 | FITTING, GREASE | |
| 14 | 0***0 | BOLT | |
| 15 | 0***0 | WASHER | |
| 16 | 1***0 | BUSHING | |
| 17 | 0***4 | PIN, DOWEL | |
| 18 | 1***1 | PACKING | |
| 19 | 1***1 | PACKING | |
| 20 | 1***0 | CAP, SUPPORT, L.H. | |
| 21 | 1***0 | CAP, SUPPORT, R.H. | |
| 22 | 0***0 | BOLT | |
| 23 | 0***0 | BOLT | |
| 24 | 0***0 | WASHER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
