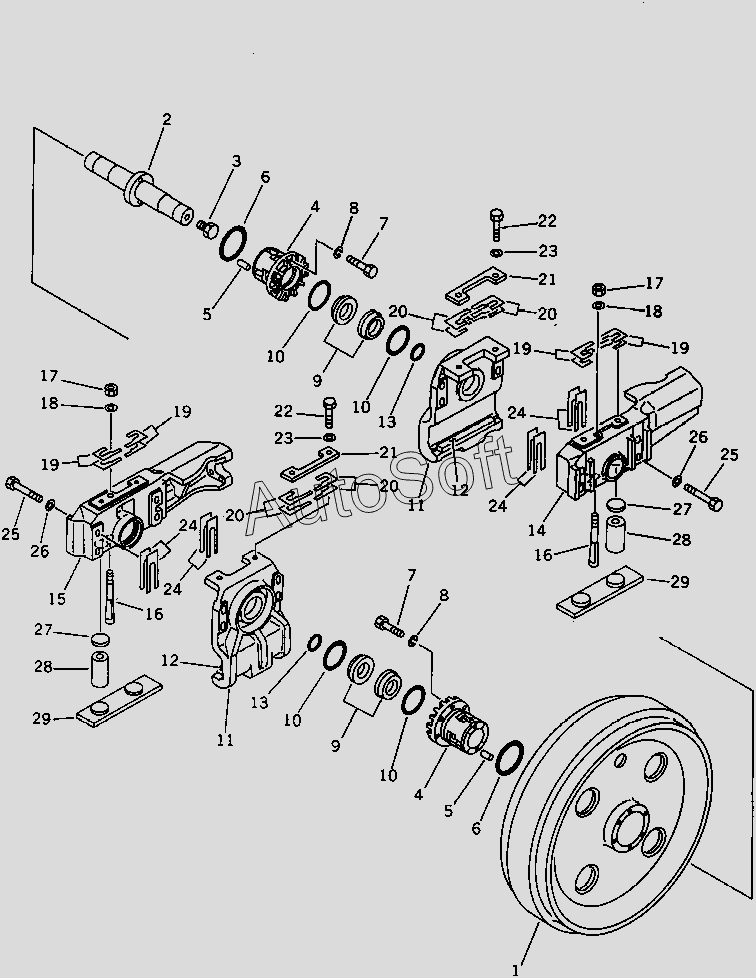

Каталог запасных частей к технике: Komatsu D85A-21 (2010). IDLER (35001-)
/45.gif)
1
2
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
10
10
11
11
12
12
13
13
14
15
16
16
17
17
18
18
19
19
19
19
20
20
20
20
21
21
22
22
23
23
24
24
24
24
25
25
26
26
27
27
28
28
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 154-30-00770 | 1***0 | FRONT IDLER ASSY | |
| 154-30-00831 | 1***1 | FLOATING SEAL ASSY | |
| 154-30-43130 | 1***0 | GUIDE ASSY | |
| BUSHING,INNER | B***R | BUSHING, INNER | |
| BUSHING,OUTER | B***R | BUSHING, OUTER | |
| SHIM, 0.5MM | S***M | SHIM, 0.5MM | |
| SHIM, 1.0MM | S***M | SHIM, 1.0MM | |
| SHIM, 1.0MM | S***M | SHIM, 1.0MM | |
| SHIM, 1.0MM | S***M | SHIM, 1.0MM | |
| SHIM, 2.0MM | S***M | SHIM, 2.0MM | |
| SHIM, 2.0MM | S***M | SHIM, 2.0MM | |
| 1 | 1***8 | IDLER.FRONT | |
| 2 | 1***2 | SHAFT | |
| 3 | 0***4 | PLUG | |
| 4 | 1***2 | BUSHING ASSY | |
| 5 | 1***0 | PIN, DOWEL | |
| 6 | 0***0 | O-RING | |
| 7 | 0***5 | BOLT | |
| 8 | 0***6 | WASHER, SPRING | |
| 9 | R***L | RING, SEAL | |
| 10 | O***G | O-RING | |
| 11 | G***E | GUIDE | |
| 12 | 1***0 | PLATE | |
| 13 | 0***0 | O-RING | |
| 14 | 1***0 | SUPPORT.L.H. | |
| 15 | 1***0 | SUPPORT.R.H. | |
| 16 | 1***0 | BOLT | |
| 17 | 1***0 | NUT | |
| 18 | 0***5 | WASHER | |
| 19 | 1***0 | SHIM KIT | |
| 20 | 1***0 | SHIM KIT | |
| 21 | 1***0 | PLATE | |
| 22 | 1***0 | BOLT | |
| 23 | 0***5 | WASHER | |
| 24 | 1***0 | SHIM ASSY | |
| 25 | 0***0 | BOLT | |
| 26 | 0***0 | WASHER | |
| 27 | 1***0 | PLATE | |
| 28 | 1***0 | SPRING | |
| 29 | 1***1 | SEAT, GUIDE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
