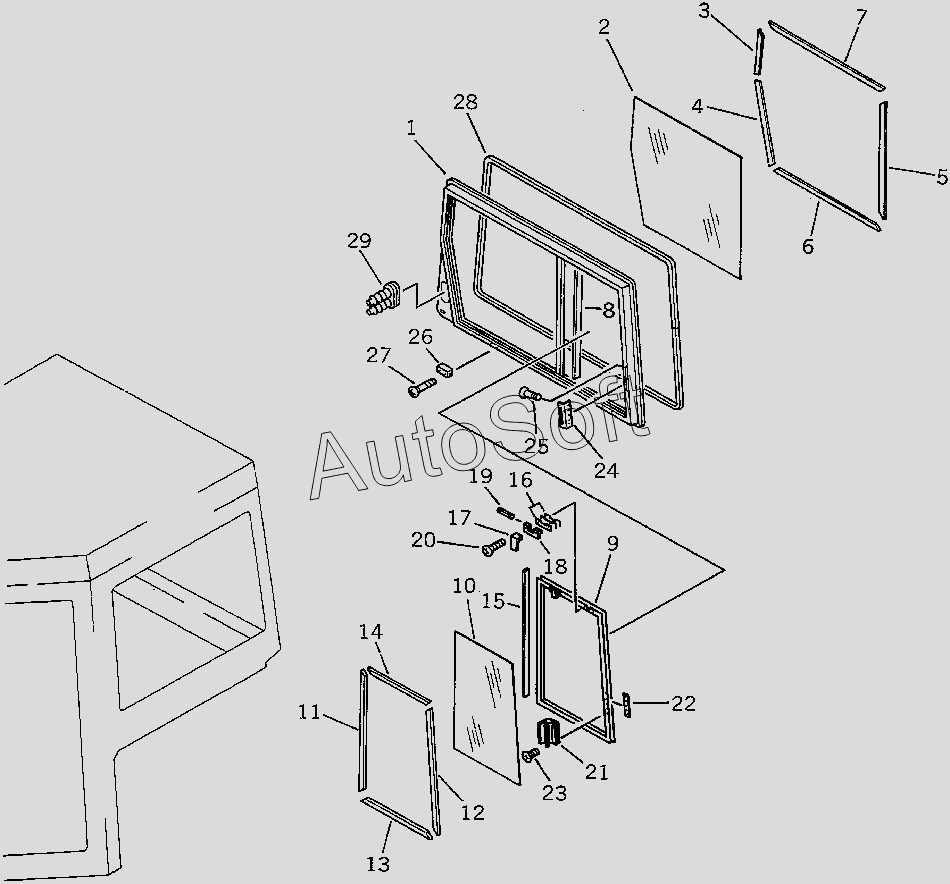

Каталог запасных частей к технике: Komatsu D85A-21 (2010). MODIFIED CHASSIS PARTS (FOR REAR P.C.U.)
/145.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 154-Z11-1400 | 1***0 | WINDOW ASS'Y,REAR | |
| 154-Z11-1410 | 1***0 | SASH ASS'Y | |
| 195-Z11-1371 | 1***1 | LOCK ASS'Y | |
| 195-Z11-1401 | 1***1 | SASH ASS'Y | |
| 1 | 1***0 | FRAME | |
| 10 | 1***0 | GLASS | |
| 11 | 1***0 | SEAL | |
| 12 | 1***0 | SEAL | |
| 13 | 1***0 | SEAL | |
| 14 | 1***0 | SEAL | |
| 15 | 1***0 | SEAL | |
| 16 | 1***0 | SHIM, 0.5MM | |
| 17 | 1***0 | LEVER | |
| 18 | 1***0 | PLATE | |
| 19 | 0***0 | PIN,SPRING | |
| 2 | 1***0 | GLASS | |
| 20 | 0***2 | SCREW | |
| 21 | 1***0 | LOCK ASS'Y | |
| 22 | 1***0 | PLATE | |
| 23 | 0***8 | SCREW | |
| 24 | 1***0 | PLATE | |
| 25 | 0***0 | SCREW | |
| 26 | 1***1 | STOPPER | |
| 27 | 0***0 | SCREW | |
| 28 | 1***0 | STRIP,WEATHER | |
| 29 | 1***0 | BELLOWS | |
| 3 | 1***0 | SEAL | |
| 4 | 1***0 | SEAL | |
| 5 | 1***0 | SEAL | |
| 6 | 1***0 | SEAL | |
| 7 | 1***0 | SEAL | |
| 8 | 1***0 | SEAL | |
| 9 | 1***1 | FRAME | |
| G-1 | 1***0 | CAB GROUP,REAR P.C.U. |
