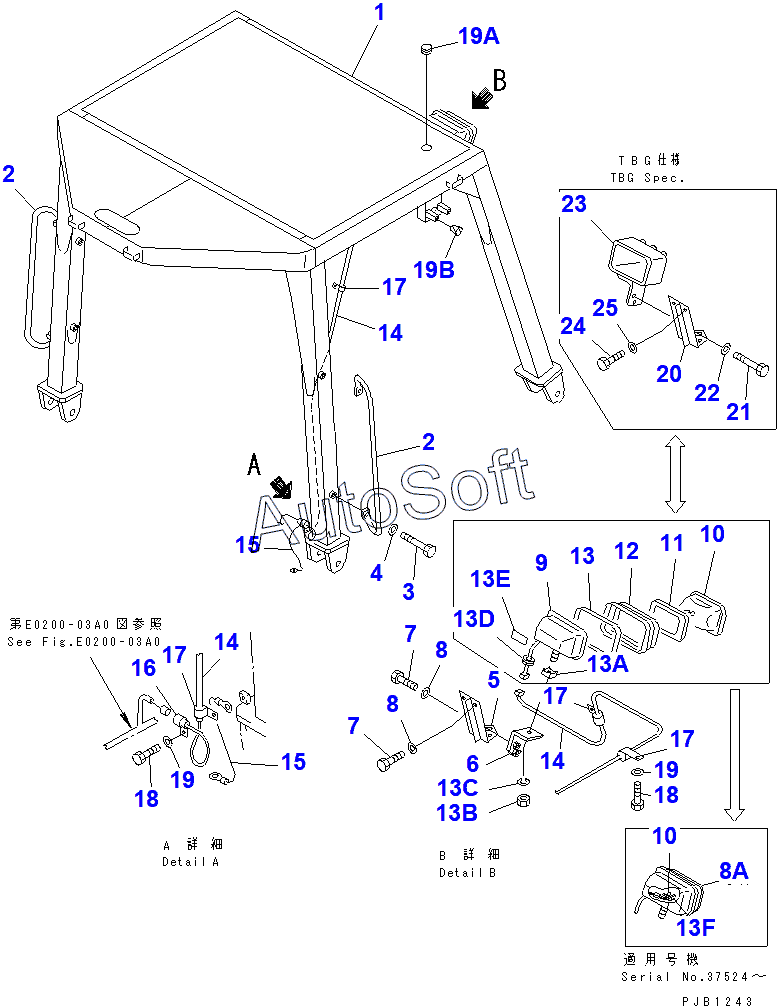

Каталог запасных частей к технике: Komatsu D85A-21 (2010). ROLL OVER PROTECTIVE STRUCTURE(36534-37821)
/163.gif)
1
2
2
3
4
5
6
7
7
8
8
8A
8A
9
10
10
11
12
13
13A
13B
13C
13D
13E
13F
14
14
14
15
15
16
17
17
17
17
18
18
19
19
19A
19B
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 22W-06-12170 | 2***0 | BULB | |
| 1 | 1***1 | GUARD | |
| 10 | 1***0 | BULB, 70W,70W | |
| 11 | 2***0 | RING | |
| 12 | 2***0 | CUSHION | |
| 13 | 2***0 | RING | |
| 13A | 2***0 | SEAT | |
| 13B | 0***1 | NUT | |
| 13C | 2***0 | WASHER | |
| 13D | 0***8 | CAP | |
| 13E | 2***0 | PLATE, NAME | |
| 13F | 1***0 | SLEEVE | |
| 14 | 1***0 | WIRING HARNESS | |
| 15 | 1***0 | WIRE, EARTH | |
| 16 | 0***4 | CLIP | |
| 17 | 0***0 | CLIP | |
| 18 | 0***6 | BOLT | |
| 19 | 0***2 | WASHER | |
| 19A | 0***4 | CAP | |
| 19B | 0***5 | PLUG | |
| 2 | 0***7 | HANDLE | |
| 20 | 1***0 | BRACKET,(TBG SPEC.) | |
| 21 | 0***5 | BOLT | |
| 22 | 0***2 | WASHER | |
| 23 | 1***0 | COVER,(TBG SPEC.) | |
| 24 | 0***0 | BOLT | |
| 25 | 0***2 | WASHER | |
| 3 | 0***0 | BOLT | |
| 4 | 0***2 | WASHER | |
| 5 | 1***0 | BRACKET | |
| 6 | 1***0 | BRACKET | |
| 7 | 0***0 | BOLT | |
| 8 | 0***2 | WASHER | |
| 8A | 1***0 | LAMP ASS'Y | |
| 8A | 2***0 | LAMP ASS'Y | |
| 9 | 2***0 | HOUSING | |
| G-1 | 1***1 | GUARD GROUP,ROPS |
