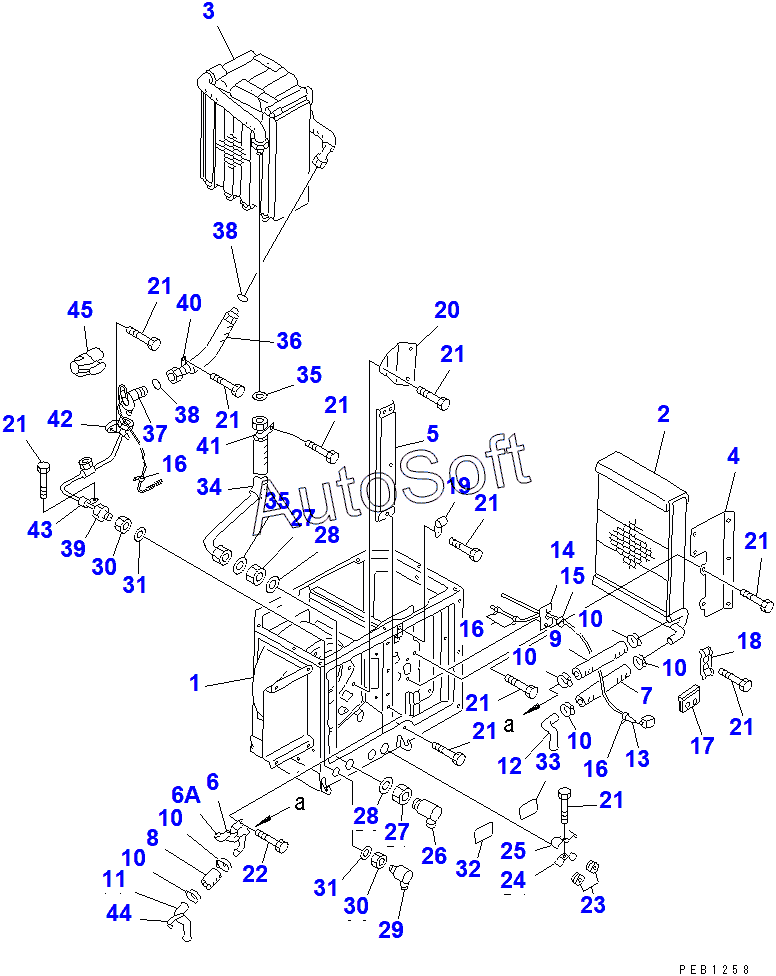

Каталог запасных частей к технике: Komatsu D85A-21 (2010). AIR CONDITIONER UNIT (1/2)
/216.gif)
1
2
3
4
5
6
6A
7
8
9
10
10
10
10
10
10
11
12
13
14
15
16
16
16
17
18
19
20
21
21
21
21
21
21
21
21
21
21
21
22
23
24
25
26
27
27
28
28
29
30
30
31
31
32
33
34
35
35
36
37
38
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 195-911-7210 | 1***0 | UNIT ASS'Y | |
| 195-911-7211 | 1***1 | UNIT ASS'Y | |
| 1 | 1***1 | CASE ASS'Y | |
| 10 | 1***0 | CLIP | |
| 11 | 1***0 | PIPE | |
| 12 | 1***0 | PIPE | |
| 13 | 1***0 | THERMISTOR | |
| 14 | 1***0 | BRACKET | |
| 15 | 1***0 | GROMMET | |
| 16 | 1***0 | BAND | |
| 17 | 1***0 | GROMMET | |
| 18 | 1***0 | CLAMP | |
| 19 | 1***0 | CLAMP | |
| 2 | 1***0 | RADIATOR ASS'Y | |
| 20 | 1***0 | COVER | |
| 21 | 0***6 | BOLT | |
| 22 | 0***6 | BOLT | |
| 23 | 1***0 | GROMMET | |
| 24 | 1***0 | CLAMP | |
| 25 | 1***0 | CLAMP | |
| 26 | 1***0 | ELBOW | |
| 27 | 1***0 | NUT | |
| 28 | 1***0 | WASHER | |
| 29 | 1***0 | ELBOW | |
| 3 | 1***0 | EVAPORATOR ASS'Y | |
| 30 | 1***0 | NUT | |
| 31 | 1***0 | WASHER | |
| 32 | N***0 | ORNAMENT | |
| 33 | N***0 | ORNAMENT | |
| 34 | 1***0 | TUBE | |
| 35 | 1***0 | PACKING | |
| 36 | 1***0 | TUBE | |
| 37 | 1***0 | VALVE | |
| 38 | N***0 | O-RING | |
| 39 | 1***0 | TUBE | |
| 4 | 1***0 | COVER | |
| 40 | 1***0 | CLIP | |
| 41 | 1***0 | CLAMP | |
| 42 | 1***0 | CLAMP | |
| 43 | 1***0 | CLIP | |
| 44 | 1***0 | HOLDER | |
| 45 | N***0 | INSULATOR | |
| 5 | 1***0 | STAY | |
| 6 | 1***0 | VALVE ASS'Y | |
| 6A | 1***0 | BUSHING | |
| 7 | 1***0 | HOSE | |
| 8 | 1***0 | HOSE | |
| 9 | 1***0 | HOSE |
