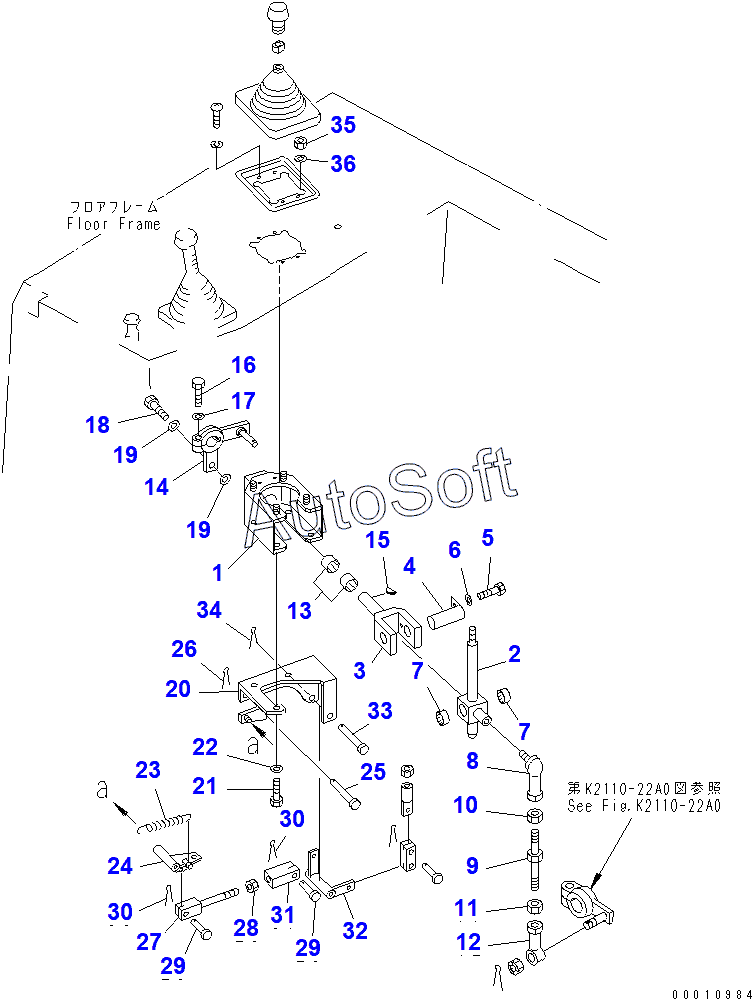

Каталог запасных частей к технике: Komatsu D85A-21 (2010). RIPPER CONTROL LEVER
/232.gif)
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
29
30
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | BRACKET | |
| 2 | 1***0 | LEVER | |
| 3 | 1***0 | YOKE | |
| 4 | 1***0 | PIN | |
| 5 | 0***6 | BOLT | |
| 6 | 0***3 | WASHER | |
| 7 | 1***0 | BEARING, NEEDLE | |
| 8 | 1***0 | END, ROD | |
| 9 | 0***6 | ROD | |
| 10 | 0***0 | NUT | |
| 11 | 0***7 | NUT, COTTER | |
| 12 | 0***5 | END, ROD | |
| 13 | 1***0 | BEARING | |
| 14 | 1***0 | LEVER | |
| 15 | 0***9 | KEY | |
| 16 | 0***0 | BOLT | |
| 17 | 0***3 | WASHER | |
| 18 | 0***5 | BOLT | |
| 19 | 0***2 | WASHER | |
| 20 | 1***0 | BRACKET | |
| 21 | 0***6 | BOLT | |
| 22 | 0***3 | WASHER | |
| 23 | 1***0 | SPRING | |
| 24 | 1***0 | LEVER | |
| 25 | 1***0 | PIN | |
| 26 | 0***5 | PIN, COTTER | |
| 27 | 0***0 | ROD | |
| 28 | 0***6 | NUT | |
| 29 | 0***2 | PIN | |
| 30 | 0***5 | PIN, COTTER | |
| 31 | 0***2 | YOKE | |
| 32 | 1***0 | LEVER | |
| 33 | 1***0 | PIN | |
| 34 | 0***5 | PIN, COTTER | |
| 35 | 0***6 | NUT | |
| 36 | 0***3 | WASHER |
