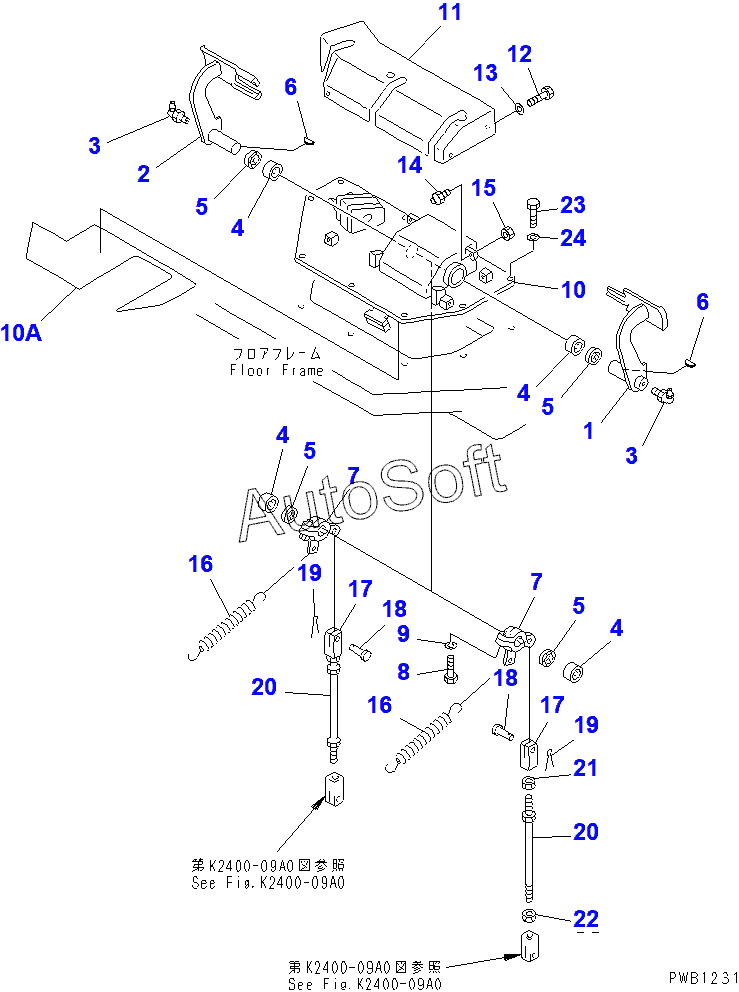

Каталог запасных частей к технике: Komatsu D85A-21 (2010). BRAKE PEDAL
/265.gif)
1
2
3
3
4
4
4
4
5
5
5
5
6
6
7
7
8
9
10
10A
11
12
13
14
15
16
16
17
17
18
18
19
19
20
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | PEDAL,L.H. | |
| 10 | 1***1 | BRACKET | |
| 10A | 1***0 | SHEET | |
| 11 | 1***2 | COVER | |
| 12 | 0***5 | BOLT | |
| 13 | 0***2 | WASHER | |
| 14 | 0***7 | BUMPER | |
| 15 | 0***0 | NUT | |
| 16 | 1***0 | SPRING | |
| 17 | 0***6 | YOKE | |
| 18 | 0***8 | PIN | |
| 19 | 0***8 | PIN,COTTER | |
| 2 | 1***0 | PEDAL,R.H. | |
| 20 | 0***3 | ROD | |
| 21 | 0***1 | NUT | |
| 22 | 0***8 | NUT | |
| 23 | 0***0 | BOLT | |
| 24 | 0***2 | WASHER | |
| 3 | 0***0 | FITTING, GREASE | |
| 4 | 0***0 | BEARING, NEEDLE | |
| 5 | 0***4 | SEAL, BEARING | |
| 6 | 0***2 | KEY | |
| 7 | 1***0 | LEVER | |
| 8 | 0***5 | BOLT | |
| 9 | 0***6 | WASHER, SPRING | |
| G-1 | 1***0 | BRAKE PEDAL GROUP |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
