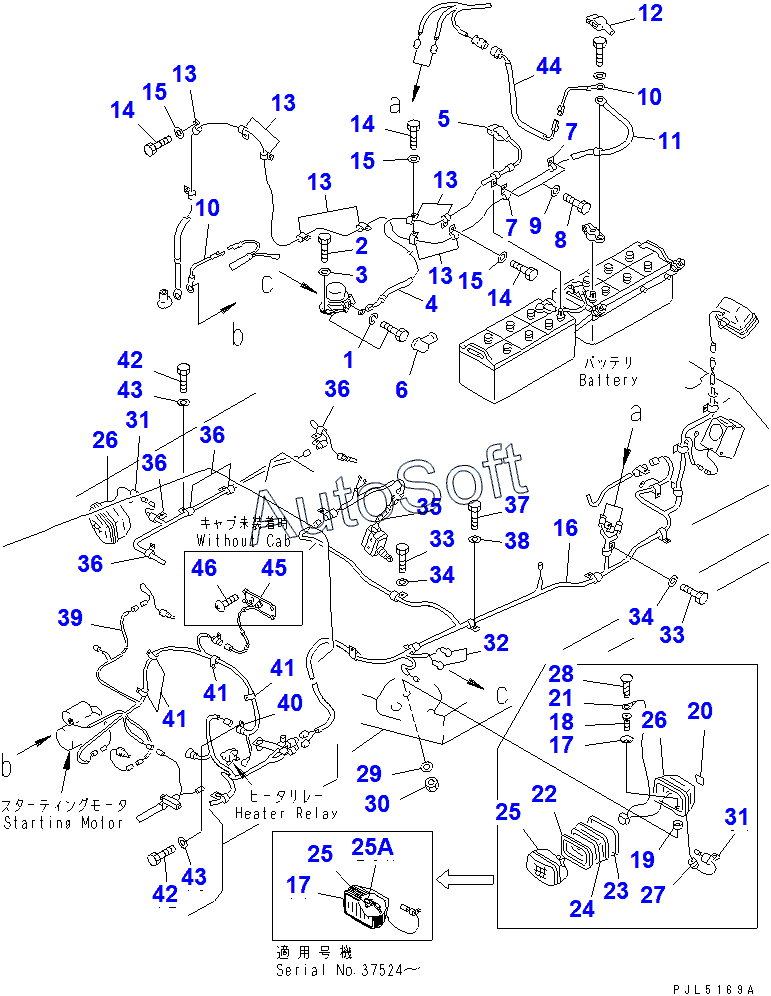

Каталог запасных частей к технике: Komatsu D85A-21 (2010). BATTERY CABLE AND RELAY SWITCH
/327.gif)
1
2
3
4
5
6
7
7
8
9
10
10
11
12
13
13
13
13
13
14
14
14
15
15
15
16
17
17
18
19
20
21
22
23
24
25
25
25A
26
26
27
28
29
30
31
31
32
33
33
34
34
35
36
36
36
36
37
38
39
40
41
41
41
42
42
43
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 17A-06-17940 | 1***0 | LAMP ASS'Y | |
| 17A-06-17941 | 1***1 | LAMP ASS'Y | |
| 22W-06-12170 | 2***0 | BULB | |
| 23S-05-28210 | 2***0 | LAMP ASS'Y | |
| 1 | 0***0 | SWITCH, BATTERY RELAY | |
| 10 | 1***0 | CONNECTOR | |
| 11 | 1***0 | WIRING HARNESS | |
| 12 | 1***0 | CAP,(FOR EC) | |
| 13 | 0***4 | CLIP | |
| 14 | 0***0 | BOLT | |
| 15 | 0***2 | WASHER | |
| 16 | 1***1 | WIRING HARNESS | |
| 17 | 2***0 | WASHER | |
| 18 | 2***0 | BOLT | |
| 19 | 2***0 | SEAT | |
| 2 | 0***0 | BOLT | |
| 20 | 2***0 | PLATE, NAME | |
| 21 | 2***0 | WIRE ASS'Y | |
| 22 | 2***0 | RING | |
| 23 | 2***0 | RING | |
| 24 | 2***0 | CUSHION | |
| 25 | 1***0 | BULB, 70W,70W | |
| 25A | 1***0 | SLEEVE | |
| 26 | 2***0 | HOUSING | |
| 27 | 2***0 | HOUSING | |
| 28 | 0***0 | SCREW | |
| 29 | 0***2 | WASHER, SPRING | |
| 3 | 0***3 | WASHER | |
| 30 | 0***1 | NUT | |
| 31 | 0***4 | CLIP | |
| 32 | 0***9 | CAP | |
| 33 | 0***0 | BOLT | |
| 34 | 0***2 | WASHER | |
| 35 | 1***1 | TAPE | |
| 36 | 0***4 | CLIP | |
| 37 | 0***0 | BOLT | |
| 38 | 0***2 | WASHER | |
| 39 | 1***1 | WIRING HARNESS | |
| 4 | 1***0 | WIRING HARNESS | |
| 40 | 1***0 | CLIP | |
| 41 | 0***4 | CLIP | |
| 42 | 0***0 | BOLT | |
| 43 | 0***2 | WASHER | |
| 44 | 1***0 | WIRING HARNESS | |
| 45 | 1***0 | DISPLAY ASS'Y | |
| 46 | 0***5 | SCREW | |
| 5 | 0***1 | CAP | |
| 6 | 0***5 | CAP | |
| 7 | 0***4 | CLIP | |
| 8 | 0***6 | BOLT | |
| 9 | 0***2 | WASHER |
