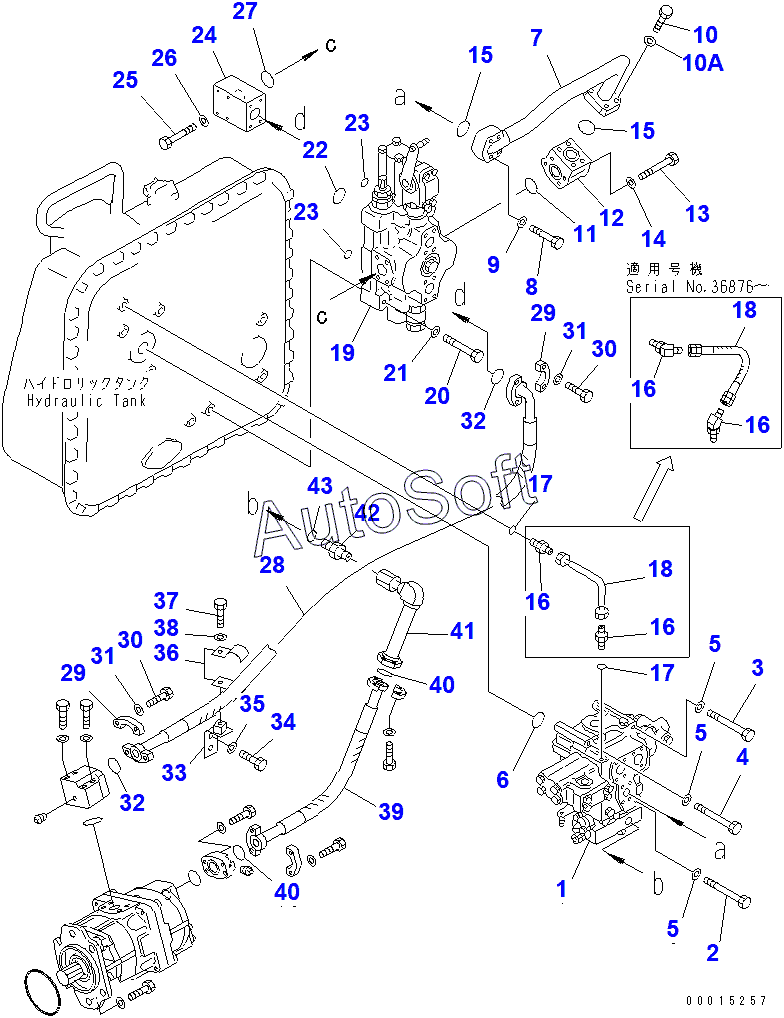

Каталог запасных частей к технике: Komatsu D85A-21 (2010). WORK EQUIPMENT VALVE MOUNT AND PIPING (WITH RIPPER)
/343.gif)
1
2
3
4
5
5
5
6
7
8
9
10
10A
11
12
13
14
15
15
16
16
16
16
17
17
18
18
19
20
21
22
23
23
24
25
26
27
28
29
29
30
30
31
31
32
32
33
34
35
36
37
38
39
40
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 07230-20210 | 0***0 | UNION | |
| 154-60-71220 | 1***0 | TUBE | |
| 154-60-X1150 | 1***0 | PIPING GROUP | |
| 154-60-X1300 | 1***0 | VALVE GROUP | |
| 1 | 7***3 | VALVE ASSY | |
| 10 | 0***5 | BOLT | |
| 10A | 0***2 | WASHER | |
| 11 | 0***5 | O-RING | |
| 12 | 1***0 | ELBOW | |
| 13 | 0***0 | BOLT | |
| 14 | 0***2 | WASHER | |
| 15 | 0***5 | O-RING | |
| 16 | 2***0 | ELBOW | |
| 17 | 0***3 | O-RING | |
| 18 | 2***0 | HOSE | |
| 19 | 7***2 | VALVE ASSY | |
| 2 | 0***0 | BOLT | |
| 20 | 0***0 | BOLT | |
| 21 | 0***2 | WASHER | |
| 22 | 0***5 | O-RING | |
| 23 | 0***6 | O-RING | |
| 24 | 1***0 | BLOCK | |
| 25 | 0***0 | BOLT | |
| 26 | 0***2 | WASHER | |
| 27 | 0***5 | O-RING | |
| 28 | 0***9 | HOSE | |
| 29 | 0***9 | FLANGE, SPRIT | |
| 3 | 0***5 | BOLT | |
| 30 | 0***5 | BOLT | |
| 31 | 0***2 | WASHER | |
| 32 | 0***2 | O-RING | |
| 33 | 1***0 | BRACKET | |
| 34 | 0***5 | BOLT | |
| 35 | 0***2 | WASHER | |
| 36 | 1***0 | CLAMP | |
| 37 | 0***5 | BOLT | |
| 38 | 0***2 | WASHER | |
| 39 | 0***5 | HOSE | |
| 4 | 0***5 | BOLT | |
| 40 | 0***5 | O-RING | |
| 41 | 1***0 | TUBE | |
| 42 | 0***8 | UNION | |
| 43 | 0***4 | O-RING | |
| 5 | 0***2 | WASHER | |
| 6 | 0***8 | O-RING | |
| 7 | 1***0 | TUBE | |
| 8 | 0***0 | BOLT | |
| 9 | 0***2 | WASHER | |
| G-1 | 1***0 | VALVE GROUP | |
| G-1 | 1***1 | VALVE GROUP,BLADE VALVE | |
| G-2 | 1***1 | TUBE GROUP,SUB | |
| G-3 | 1***1 | VALVE A |
