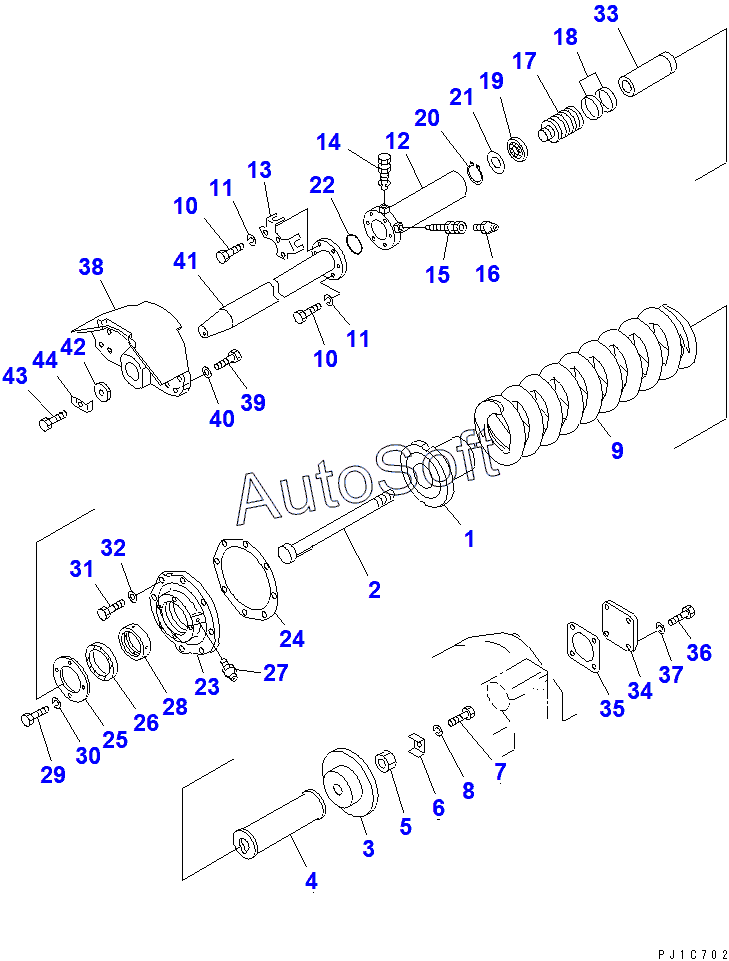

Каталог запасных частей к технике: Komatsu D85A-21 (2010). RECOIL SPRING (D85A) (L.H.)(37822-)
/413.gif)
1
2
3
4
5
6
7
8
9
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | PILOT | |
| 2 | 1***0 | SHAFT | |
| 3 | 1***0 | PILOT | |
| 4 | 1***0 | STOPPER | |
| 5 | 0***9 | NUT | |
| 6 | 1***3 | WASHER | |
| 7 | 0***0 | BOLT | |
| 8 | 0***0 | WASHER, SPRING | |
| 9 | 1***0 | SPRING, RECOIL | |
| 9 | 1***1 | SPRING | |
| 10 | 0***0 | BOLT | |
| 11 | 0***6 | WASHER, SPRING | |
| 12 | 1***6 | CYLINDER | |
| 13 | 1***1 | COVER, STOPPER | |
| 14 | 1***0 | PLUG | |
| 15 | 0***0 | VALVE, LUBRICATION | |
| 16 | 0***0 | FITTING, GREASE | |
| 17 | 1***1 | PISTON | |
| 18 | 1***0 | RING | |
| 19 | 1***2 | PACKING | |
| 20 | 1***0 | RING, SNAP | |
| 21 | 1***0 | RING | |
| 22 | 0***0 | O-RING | |
| 23 | 1***0 | COVER | |
| 24 | 1***1 | PACKING | |
| 25 | 1***2 | PLATE | |
| 26 | 0***0 | SEAL, DUST | |
| 27 | 0***0 | FITTING, GREASE | |
| 28 | 1***0 | BUSHING | |
| 29 | 0***2 | BOLT | |
| 30 | 0***0 | WASHER, SPRING | |
| 31 | 0***0 | BOLT | |
| 32 | 0***0 | WASHER | |
| 33 | 1***0 | PIPE | |
| 34 | 1***0 | COVER | |
| 35 | 1***2 | PACKING | |
| 36 | 0***0 | BOLT | |
| 37 | 0***6 | WASHER, SPRING | |
| 38 | 1***7 | YOKE | |
| 39 | 0***5 | BOLT | |
| 40 | 0***0 | WASHER | |
| 41 | 1***0 | SHAFT | |
| 42 | 1***2 | WASHER | |
| 43 | 0***0 | BOLT | |
| 44 | 1***0 | LOCK |
