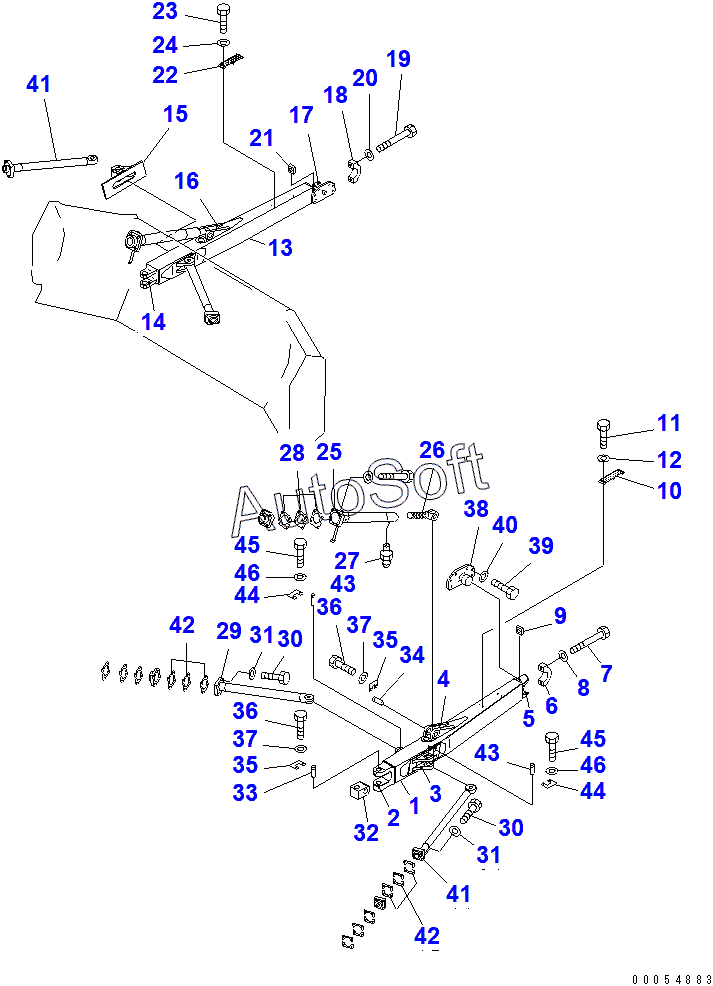

Каталог запасных частей к технике: Komatsu D85A-21 (2010). STRAIGHT FRAME (FOR COAL DOZER) (D85A)(37288-)
/468.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
30
30
31
31
32
33
34
35
35
36
36
37
37
38
39
40
41
41
42
42
43
43
44
44
45
45
46
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 150-70-00240 | 1***0 | BRACKET ASSY | |
| 150-70-00240 | 1***0 | BRACKET ASSY | |
| 154-70-32230 | 1***0 | BALL, STUD | |
| 154-71-22390 | 1***0 | SHIM, 2.3MM | |
| 154-71-22390 | 1***0 | SHIM, 2.3MM | |
| 154-71-22410 | 1***0 | SHIM, 1.0MM | |
| 154-71-22410 | 1***0 | SHIM, 1.0MM | |
| 154-71-22420 | 1***0 | SHIM, 0.5MM | |
| 154-71-22420 | 1***0 | SHIM, 0.5MM | |
| 154-73-00051 | 1***1 | FRAME ASS'Y,L.H. | |
| 154-73-00052 | 1***2 | FRAME ASS'Y | |
| 154-73-00061 | 1***1 | FRAME ASS'Y,R.H. | |
| 154-73-00062 | 1***2 | FRAME ASS'Y | |
| 154-81-00054 | 1***4 | BRACE ASSY | |
| 1 | F***E | FRAME | |
| 2 | 1***1 | BRACKET | |
| 3 | 1***0 | BRACKET (WELDED) | |
| 4 | 1***0 | BRACKET, L.H. | |
| 5 | B***) | BRACKET (WELDED) | |
| 6 | 1***4 | CAP | |
| 7 | 1***0 | BOLT | |
| 8 | 0***0 | WASHER | |
| 9 | 1***1 | NUT | |
| 10 | 1***0 | PLATE | |
| 11 | 0***5 | BOLT | |
| 12 | 0***2 | WASHER | |
| 13 | F***E | FRAME | |
| 14 | 1***1 | BRACKET | |
| 15 | 1***0 | BRACKET (WELDED) | |
| 16 | 1***0 | BRACKET, L.H. | |
| 17 | B***) | BRACKET (WELDED) | |
| 18 | C***P | CAP | |
| 19 | 1***0 | BOLT | |
| 20 | 0***0 | WASHER | |
| 21 | 1***1 | NUT | |
| 22 | 1***0 | PLATE | |
| 23 | 0***5 | BOLT | |
| 24 | 0***2 | WASHER | |
| 25 | 1***1 | BRACE | |
| 26 | 1***1 | SCREW | |
| 27 | 0***0 | FITTING, GREASE | |
| 28 | 1***7 | SHIM ASSY | |
| 29 | 1***1 | ARM | |
| 30 | 0***0 | BOLT | |
| 30 | 0***5 | BOLT | |
| 31 | 0***0 | WASHER | |
| 32 | 1***1 | JOINT | |
| 33 | 1***0 | PIN | |
| 34 | 1***0 | PIN | |
| 35 | 1***0 | PLATE, LOCK | |
| 36 | 0***5 | BOLT | |
| 37 | 0***5 | WASHER | |
| 38 | 1***4 | TRUNNION | |
| 39 | 0***0 | BOLT | |
| 40 | 0***0 | WASHER | |
| 41 | 1***1 | ARM | |
| 42 | 1***7 | SHIM ASSY | |
| 43 | 1***0 | PIN | |
| 44 | 1***0 | PLATE, LOCK | |
| 45 | 0***5 | BOLT | |
| 46 | 0***5 | WASHER |
