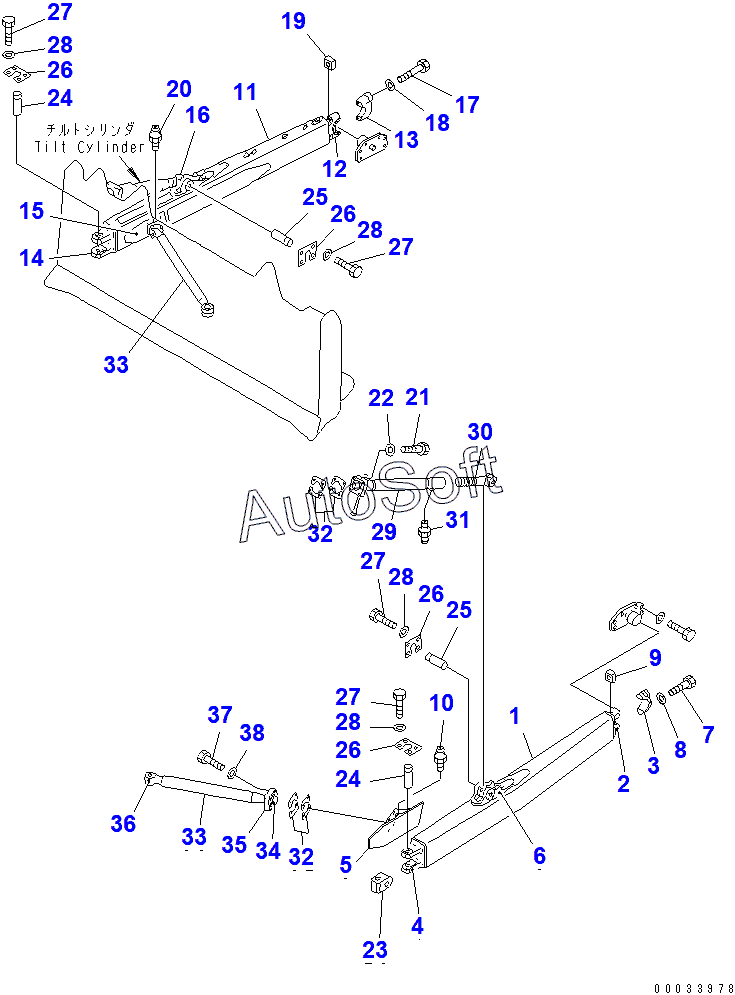

Каталог запасных частей к технике: Komatsu D85A-21 (2010). STRAIGHT TILT FRAME (37822-)
/473.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
25
26
26
26
26
27
27
27
27
28
28
28
28
29
30
31
32
32
33
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 154-71-00082 | 1***2 | FRAME ASS'Y | |
| 154-71-00093 | 1***3 | FRAME ASS'Y,R.H. | |
| 154-71-22390 | 1***0 | SHIM, 2.3MM | |
| 154-71-22410 | 1***0 | SHIM, 1.0MM | |
| 154-71-22420 | 1***0 | SHIM, 0.5MM | |
| 1 | F***. | FRAME, L.H. | |
| 2 | 1***3 | BRACKET (WELDED) | |
| 3 | 1***4 | CAP | |
| 4 | 1***1 | BRACKET | |
| 5 | 1***0 | BRACKET, L.H. | |
| 6 | 1***0 | BRACKET, L.H. | |
| 7 | 1***0 | BOLT | |
| 8 | 0***0 | WASHER | |
| 9 | 1***1 | NUT | |
| 10 | 0***0 | FITTING, GREASE | |
| 11 | F***. | FRAME, R.H. | |
| 12 | 1***3 | BRACKET (WELDED) | |
| 13 | 1***4 | CAP | |
| 14 | 1***1 | BRACKET | |
| 15 | 1***0 | BRACKET, R.H. | |
| 16 | 1***0 | BRACKET,R.H. (WELDED) | |
| 17 | 1***0 | BOLT | |
| 18 | 0***0 | WASHER | |
| 19 | 1***1 | NUT | |
| 20 | 0***0 | FITTING, GREASE | |
| 21 | 0***0 | BOLT | |
| 22 | 0***0 | WASHER | |
| 23 | 1***1 | JOINT | |
| 24 | 1***0 | PIN | |
| 25 | 1***0 | PIN | |
| 26 | 1***0 | PLATE, LOCK | |
| 27 | 0***5 | BOLT | |
| 28 | 0***5 | WASHER | |
| 29 | 1***1 | BRACE | |
| 30 | 1***1 | SCREW | |
| 31 | 0***0 | FITTING, GREASE | |
| 32 | 1***7 | SHIM ASSY | |
| 33 | 1***1 | ARM | |
| 34 | 1***2 | BALL | |
| 35 | 1***0 | CAP | |
| 36 | 1***2 | JOINT | |
| 37 | 0***0 | BOLT | |
| 38 | 0***0 | WASHER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
