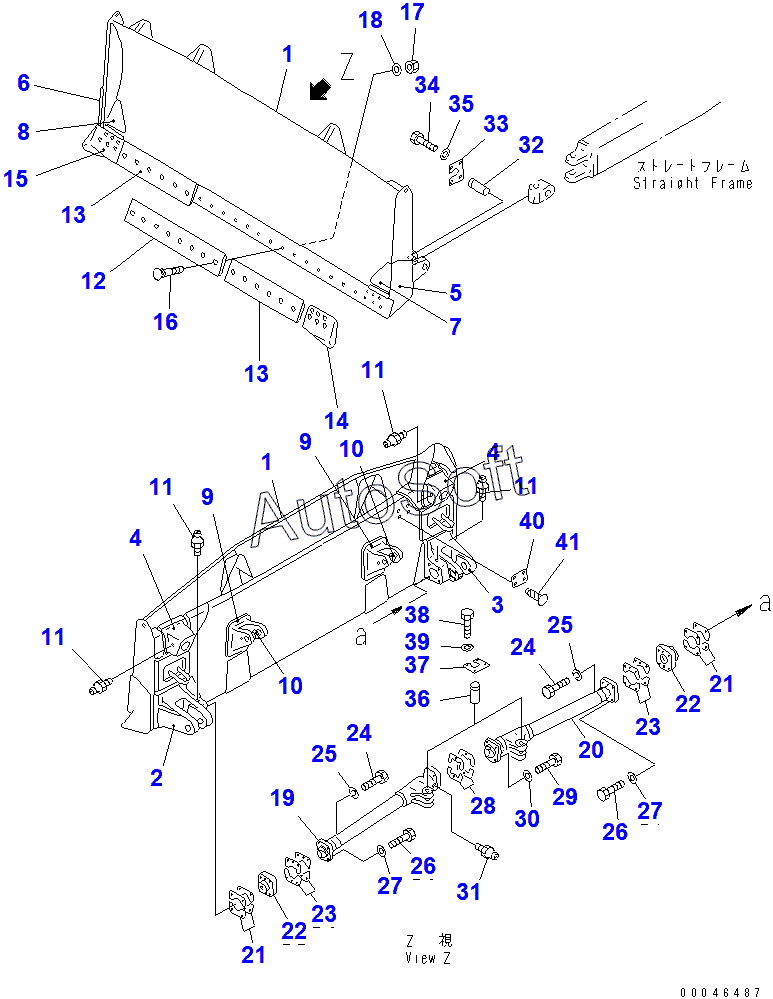

Каталог запасных частей к технике: Komatsu D85A-21 (2010). STRAIGHT BLADE (37822-)
/476.gif)
1
1
2
3
4
4
5
6
7
8
9
9
10
10
11
11
11
11
12
13
13
14
15
16
17
18
19
20
21
21
22
22
23
23
24
24
25
25
26
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| SHIM, 0.5MM | S***M | SHIM, 0.5MM | |
| SHIM, 0.5MM | S***M | SHIM, 0.5MM | |
| SHIM, 0.5MM | S***M | SHIM, 0.5MM | |
| SHIM, 1.0MM | S***M | SHIM, 1.0MM | |
| SHIM, 1.0MM | S***M | SHIM, 1.0MM | |
| SHIM, 1.0MM | S***M | SHIM, 1.0MM | |
| SHIM, 2.3MM | S***M | SHIM, 2.3MM | |
| SHIM, 2.3MM | S***M | SHIM, 2.3MM | |
| SHIM, 2.3MM | S***M | SHIM, 2.3MM | |
| 1 | 1***1 | BLADE ASS'Y | |
| 2 | 1***1 | BRACKET, L.H. | |
| 3 | 1***1 | BRACKET, R.H. | |
| 4 | 1***2 | PIVOT | |
| 5 | 1***0 | PLATE, LH. | |
| 6 | 1***0 | PLATE, R.H. | |
| 7 | 1***0 | PLATE, LH. | |
| 8 | 1***0 | PLATE, R.H. | |
| 9 | 1***0 | BRACKET | |
| 10 | 1***0 | TRUNNION (WELDED) | |
| 11 | 0***0 | FITTING, GREASE | |
| 12 | 1***4 | EDGE, CUTTING | |
| 13 | 1***1 | EDGE,CUTTING | |
| 14 | 1***6 | BIT, L.H. | |
| 15 | 1***6 | BIT, R.H. | |
| 16 | 1***0 | BOLT | |
| 17 | 1***0 | NUT | |
| 18 | 0***5 | WASHER | |
| 19 | 1***1 | ARM, L.H. | |
| 20 | 1***1 | ARM, R.H. | |
| 21 | 1***7 | SHIM ASSY | |
| 22 | 1***0 | CAP | |
| 23 | 1***0 | SHIM ASSY | |
| 24 | 0***0 | BOLT | |
| 25 | 0***6 | WASHER, SPRING | |
| 26 | 0***0 | BOLT | |
| 27 | 0***0 | WASHER | |
| 28 | 1***2 | SHIM ASSY | |
| 29 | 0***0 | BOLT | |
| 30 | 0***0 | WASHER | |
| 31 | 0***0 | FITTING, GREASE | |
| 32 | 1***0 | PIN | |
| 33 | 1***0 | PLATE, LOCK | |
| 34 | 0***5 | BOLT | |
| 35 | 0***5 | WASHER | |
| 36 | 1***0 | PIN | |
| 37 | 1***0 | PLATE, LOCK | |
| 38 | 0***5 | BOLT | |
| 39 | 0***5 | WASHER | |
| 40 | 0***5 | PLATE, NAME | |
| 41 | 0***0 | SCREW |
