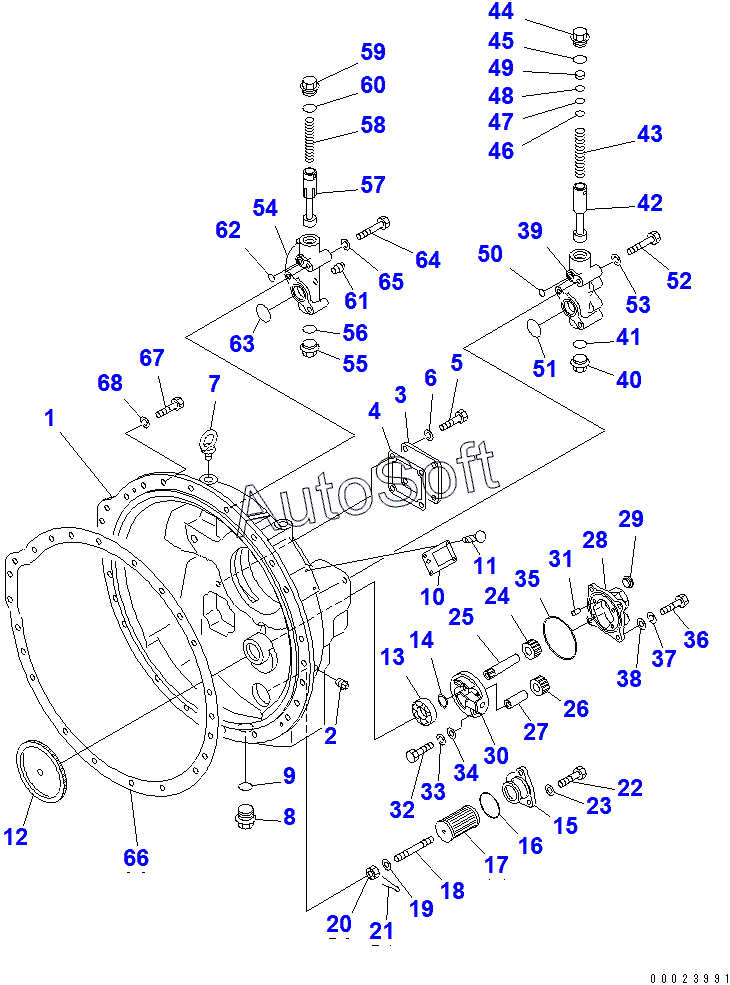

Каталог запасных частей к технике: Komatsu D85A-21 (2010). TORQUE CONVERTER (1/2)
/43.gif)
42
50
49
48
47
46
45
44
43
51
41
40
39
38
37
36
35
34
59
68
67
66
65
64
63
62
61
60
33
58
57
56
55
54
53
52
10
17
16
15
14
13
13
12
11
18
9
8
7
6
5
4
3
2
1
25
32
31
30
29
28
27
26
24
23
22
21
20
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 134-13-13400 | 1***0 | FILTER ASSY | |
| 154-13-00202 | 1***2 | TORQUE CONVERTER A. | |
| 175-13-00100 | 1***0 | CASE ASSY | |
| 175-13-00150 | 1***0 | VALVE ASSY | |
| 175-13-23500 | 1***0 | PUMP ASSY | |
| 175-13-23510 | 1***0 | GEAR ASSY | |
| 175-13-23520 | 1***0 | GEAR ASSY | |
| 195-13-00100 | 1***0 | VALVE ASSY | |
| 195-13-05010 | 1***0 | SHIM KIT | |
| 1 | 1***0 | HOUSING | |
| 2 | 0***5 | PLUG, APER | |
| 3 | 1***0 | COVER | |
| 4 | 1***2 | GASKET | |
| 5 | 0***5 | BOLT | |
| 6 | 0***2 | WASHER | |
| 7 | 0***8 | BOLT, EYE | |
| 8 | 0***0 | PLUG | |
| 9 | 0***4 | O-RING | |
| 10 | 0***0 | PLATE, NAME | |
| 11 | 0***0 | SCREW | |
| 12 | 1***1 | GEAR | |
| 13 | 0***6 | BEARING | |
| 13 | 1***0 | BEARING | |
| 14 | 0***5 | RING, SNAP | |
| 15 | 1***0 | COVER | |
| 16 | 0***0 | O-RING | |
| 17 | 1***0 | FILTER | |
| 18 | 1***0 | STUD | |
| 19 | 0***8 | WASHER | |
| 20 | 0***7 | NUT | |
| 21 | 0***2 | PIN, COTTER | |
| 22 | 0***0 | BOLT | |
| 23 | 0***2 | WASHER | |
| 24 | G***R | GEAR | |
| 25 | S***T | SHAFT | |
| 26 | G***R | GEAR | |
| 27 | S***T | SHAFT | |
| 28 | C***P | CASE,PUMP | |
| 29 | 0***1 | HELISERT | |
| 30 | 1***0 | COVER | |
| 31 | 0***0 | PIN, DOWEL | |
| 32 | 0***5 | BOLT | |
| 33 | 0***5 | WASHER, SPRING | |
| 34 | 0***2 | WASHER | |
| 35 | 0***5 | O-RING | |
| 36 | 0***5 | BOLT | |
| 37 | 0***6 | WASHER, SPRING | |
| 38 | 0***3 | WASHER | |
| 39 | 1***0 | BODY, RELIEF VALVE | |
| 40 | 1***0 | PLUG | |
| 41 | 0***4 | O-RING | |
| 42 | 1***0 | SPOOL, RELIEF VALVE | |
| 43 | 1***1 | SPRING, RELIEF VALVE | |
| 44 | 1***1 | PLUG | |
| 45 | 0***4 | O-RING | |
| 46 | S***M | SHIM, 1.0MM | |
| 47 | S***M | SHIM, 0.3MM | |
| 48 | S***M | SHIM, 0.1MM | |
| 49 | 1***0 | SPACER | |
| 50 | 0***8 | O-RING | |
| 51 | 0***5 | O-RING | |
| 52 | 0***0 | BOLT | |
| 53 | 0***2 | WASHER | |
| 54 | 1***0 | BODY, REGULATOR VALVE | |
| 55 | 1***0 | PLUG | |
| 56 | 0***4 | O-RING | |
| 57 | 1***0 | SPOOL, REGULATOR VALVE | |
| 58 | 1***0 | SPRING, REGULATOR VALVE | |
| 59 | 1***1 | PLUG | |
| 60 | 0***4 | O-RING | |
| 61 | 0***8 | PLUG, TAPER | |
| 62 | 0***8 | O-RING | |
| 63 | 0***5 | O-RING | |
| 64 | 0***5 | BOLT | |
| 65 | 0***2 | WASHER | |
| 66 | 1***1 | GASKET | |
| 67 | 0***0 | BOLT | |
| 68 | 0***6 | WASHER, SPRING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
