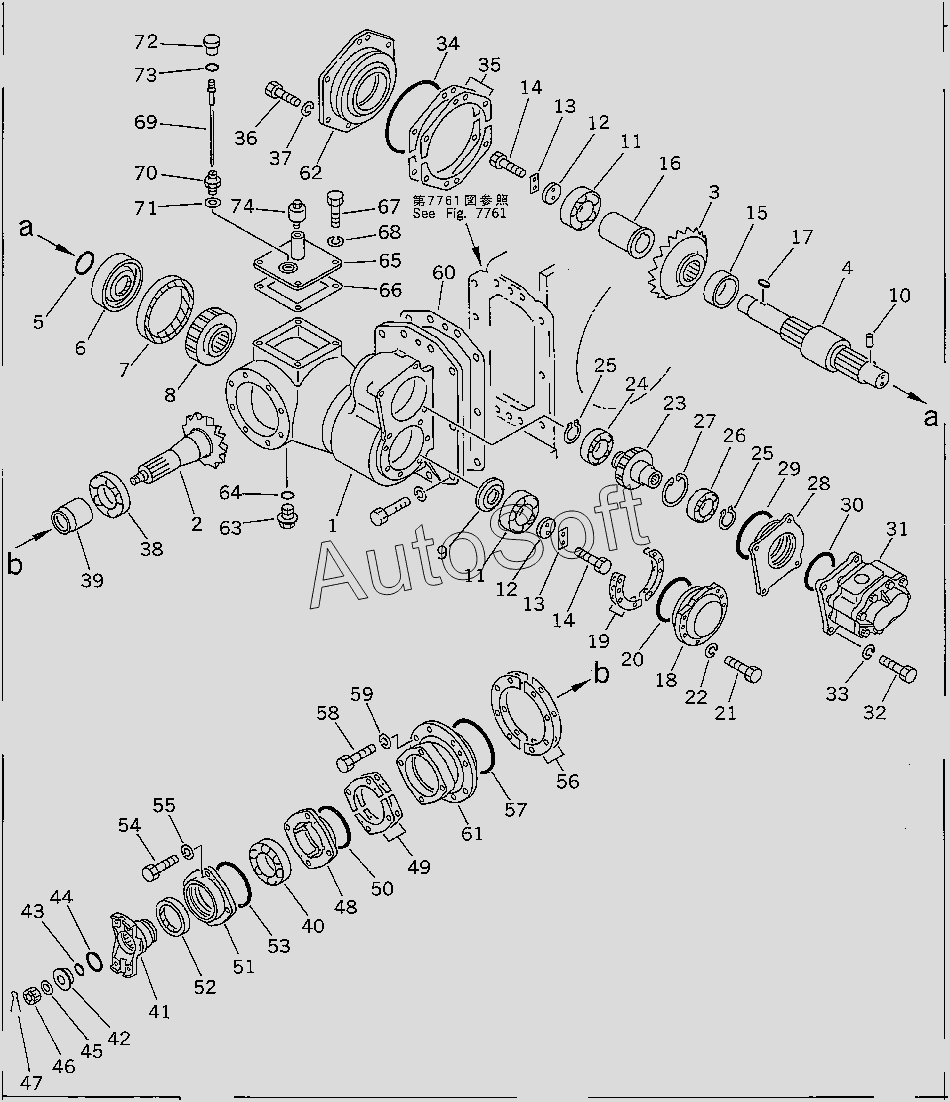

Каталог запасных частей к технике: Komatsu D85A-21 (2010). INPUT SHAFT AND HYDRAULIC PUMP (FOR REAR P.C.U.)
/532.gif)
47
55
54
53
52
51
50
49
48
56
46
45
44
43
42
41
40
39
38
64
74
73
72
71
70
69
68
67
66
65
37
63
62
61
60
59
58
57
9
19
18
17
16
15
14
14
13
13
12
12
11
11
10
8
7
6
5
4
3
2
1
28
36
35
34
33
32
31
30
29
27
26
25
24
23
22
21
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 154-65-00642 | 1***2 | BEVEL GEAR ASS'Y | |
| 170-65-11730 | 1***0 | SHIM, 0.2MM | |
| 170-65-11740 | 1***0 | SHIM, 1.0MM | |
| 175-65-00325 | 1***5 | BODY ASS'Y | |
| 175-65-31270 | 1***0 | SHIM, 0.2MM | |
| 175-65-31280 | 1***0 | SHIM, 1.0MM | |
| 175-65-31310 | 1***0 | SHIM, 0.2MM | |
| 175-65-31320 | 1***0 | SHIM, 1.0MM | |
| 175-65-31390 | 1***0 | SHIM, 0.2MM | |
| 175-65-31410 | 1***0 | SHIM, 1.0MM | |
| 1 | 1***0 | CASE,POWER TAKE OFF | |
| 2 | 1***0 | PINION,GEAR | |
| 3 | 1***0 | GEAR,BEVEL | |
| 4 | 1***1 | SHAFT,BEVEL | |
| 5 | 0***5 | O-RING | |
| 6 | 1***1 | RING | |
| 7 | 1***0 | SEAL,OIL | |
| 8 | 1***0 | PINION,GEAR | |
| 9 | 1***0 | WASHER | |
| 10 | 0***4 | PIN,DOWEL | |
| 11 | 0***8 | BEARING | |
| 12 | 1***0 | HOLDER | |
| 13 | 0***2 | LOCK,LOCK | |
| 14 | 0***5 | BOLT | |
| 15 | 1***0 | SPACER | |
| 16 | 1***1 | SPACER | |
| 17 | 0***0 | KEY | |
| 18 | 1***0 | CAP | |
| 19 | 1***0 | SHIM, 0.1MM | |
| 20 | 0***0 | O-RING | |
| 21 | 0***5 | BOLT | |
| 22 | 0***6 | WASHER, SPRING | |
| 23 | 1***0 | GEAR | |
| 24 | 0***8 | BEARING | |
| 25 | 0***8 | RING,SNAP | |
| 26 | 0***8 | BEARING | |
| 27 | 0***5 | RING,SNAP | |
| 28 | 1***0 | RETAINER | |
| 29 | 0***0 | O-RING | |
| 30 | 0***2 | O-RING | |
| 31 | 0***1 | PUMP ASS'Y | |
| 32 | 0***0 | BOLT | |
| 33 | 0***6 | WASHER, SPRING | |
| 34 | 0***0 | O-RING | |
| 35 | 1***0 | SHIM, 0.1MM | |
| 36 | 0***5 | BOLT | |
| 37 | 0***6 | WASHER, SPRING | |
| 38 | 0***1 | BEARING | |
| 39 | 1***1 | SPACER | |
| 40 | 0***9 | BEARING | |
| 41 | 1***2 | COUPLING | |
| 42 | 1***0 | WASHER | |
| 43 | 0***2 | O-RING | |
| 44 | 0***0 | O-RING | |
| 45 | 0***6 | WASHER | |
| 46 | 0***2 | NUT | |
| 47 | 0***5 | PIN, COTTER | |
| 48 | 1***0 | HOUSING | |
| 49 | 1***0 | SHIM, 0.1MM | |
| 50 | 0***5 | O-RING | |
| 51 | 1***0 | HOUSING | |
| 52 | 1***0 | SEAL,OIL | |
| 53 | 0***0 | O-RING | |
| 54 | 0***5 | BOLT | |
| 55 | 0***6 | WASHER, SPRING | |
| 56 | 1***0 | SHIM, 0.1MM | |
| 57 | 0***0 | O-RING | |
| 58 | 0***5 | BOLT | |
| 59 | 0***6 | WASHER, SPRING | |
| 60 | 1***1 | GASKET | |
| 61 | 1***0 | HOUSING | |
| 62 | 1***0 | CAP | |
| 63 | 0***2 | PLUG,DRAIN | |
| 64 | 0***2 | O-RING | |
| 65 | 1***1 | COVER | |
| 66 | 1***1 | GASKET | |
| 67 | 0***0 | BOLT | |
| 68 | 0***0 | WASHER, SPRING | |
| 69 | 1***0 | GAUGE | |
| 70 | 1***0 | NIPPLE | |
| 71 | 0***3 | GASKET | |
| 72 | 1***0 | CAP,OIL LEVEL | |
| 73 | 0***9 | O-RING | |
| 74 | 0***2 | BREATHER |
