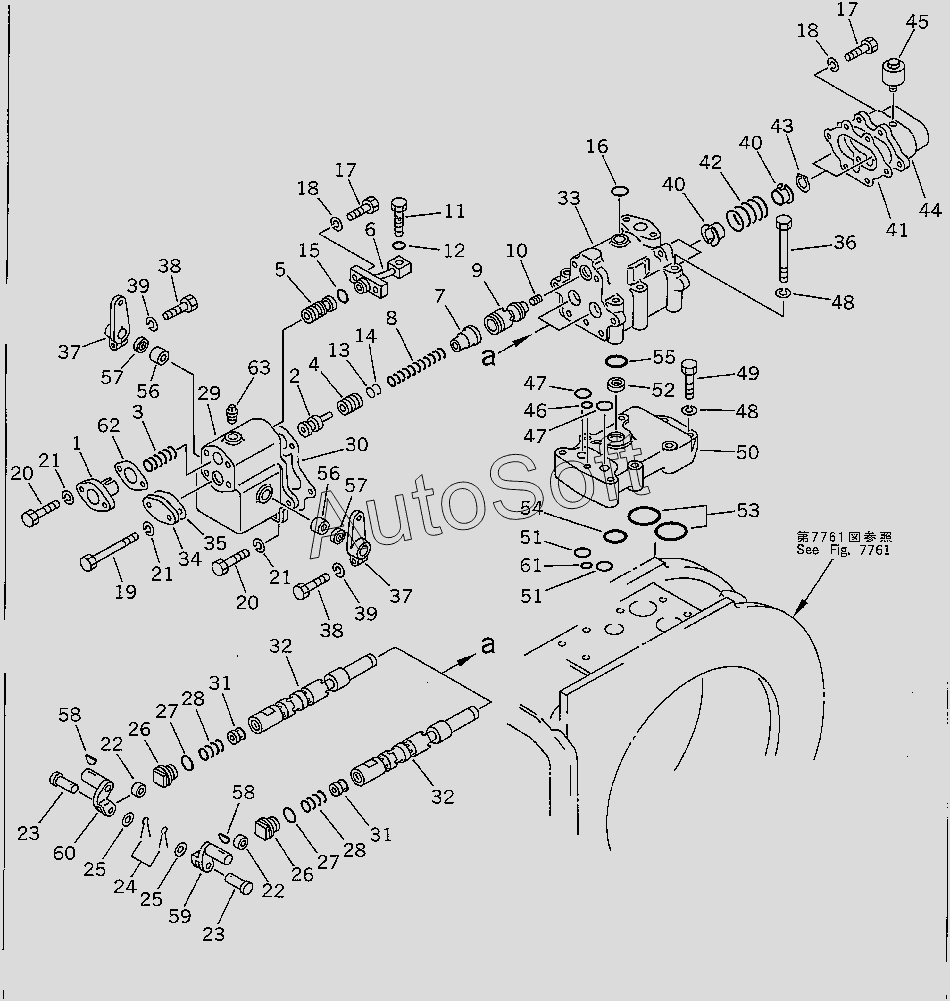

Каталог запасных частей к технике: Komatsu D85A-21 (2010). CONTROL VALVE (FOR REAR P.C.U.)
/538.gif)
48
48
33
34
35
36
37
37
38
38
39
39
40
40
41
42
43
44
45
46
47
47
32
32
49
50
51
51
52
53
54
55
56
56
57
57
58
58
59
60
61
62
63
16
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
17
17
18
18
19
20
20
21
21
21
22
22
23
23
24
25
25
26
26
27
27
28
28
29
30
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 175-65-00334 | 1***4 | CONTROL VALVE ASS'Y | |
| 1 | 1***1 | STOPPER | |
| 2 | 1***0 | STOPPER | |
| 3 | 1***1 | SPRING | |
| 4 | 1***1 | VALVE | |
| 5 | 1***0 | SPOOL | |
| 6 | 1***0 | TUBE | |
| 7 | 1***3 | STOPPER | |
| 8 | 1***3 | SPRING | |
| 9 | 1***0 | VALVE | |
| 10 | 1***0 | PISTON | |
| 11 | 1***0 | BOLT,JOINT | |
| 12 | 0***1 | O-RING | |
| 13 | 1***0 | SHIM, 0.5MM | |
| 14 | 1***0 | SHIM, 1.0MM | |
| 15 | 0***1 | O-RING | |
| 16 | 0***8 | O-RING | |
| 17 | 0***0 | BOLT | |
| 18 | 0***0 | WASHER, SPRING | |
| 19 | 1***0 | BOLT | |
| 20 | 0***0 | BOLT | |
| 21 | 0***0 | WASHER, SPRING | |
| 22 | 1***0 | ROLLER | |
| 23 | 0***0 | PIN | |
| 24 | 0***5 | PIN, COTTER | |
| 25 | 0***6 | WASHER | |
| 26 | 1***1 | RETAINER | |
| 27 | 0***0 | O-RING | |
| 28 | 1***0 | SPRING | |
| 29 | 1***0 | VALVE | |
| 30 | 1***1 | GASKET | |
| 31 | 1***0 | VALVE | |
| 32 | 1***0 | SPOOL | |
| 33 | 1***2 | BODY,VALVE | |
| 34 | 1***0 | COVER | |
| 35 | 1***0 | GASKET | |
| 36 | 1***0 | BOLT | |
| 37 | 1***0 | LEVER | |
| 38 | 0***0 | BOLT | |
| 39 | 0***5 | WASHER, SPRING | |
| 40 | 1***0 | COLLAR | |
| 41 | 1***2 | GASKET | |
| 42 | 1***0 | SPRING | |
| 43 | 0***2 | RING,SNAP | |
| 44 | 1***1 | COVER | |
| 45 | 0***2 | BREATHER | |
| 46 | 0***8 | O-RING | |
| 47 | 0***5 | O-RING | |
| 48 | 0***6 | WASHER, SPRING | |
| 49 | 0***0 | BOLT | |
| 50 | 1***0 | SPACER | |
| 51 | 0***5 | O-RING | |
| 52 | 1***0 | ORIFICE | |
| 53 | 0***0 | O-RING | |
| 54 | 0***0 | O-RING | |
| 55 | 0***5 | O-RING | |
| 56 | 1***0 | BEARING | |
| 57 | 0***4 | SEAL,BEARING | |
| 58 | 0***9 | KEY | |
| 59 | 1***0 | LEVER | |
| 60 | 1***0 | LEVER | |
| 61 | 0***8 | O-RING | |
| 62 | 1***1 | GASKET | |
| 63 | 0***1 | PLUG |
