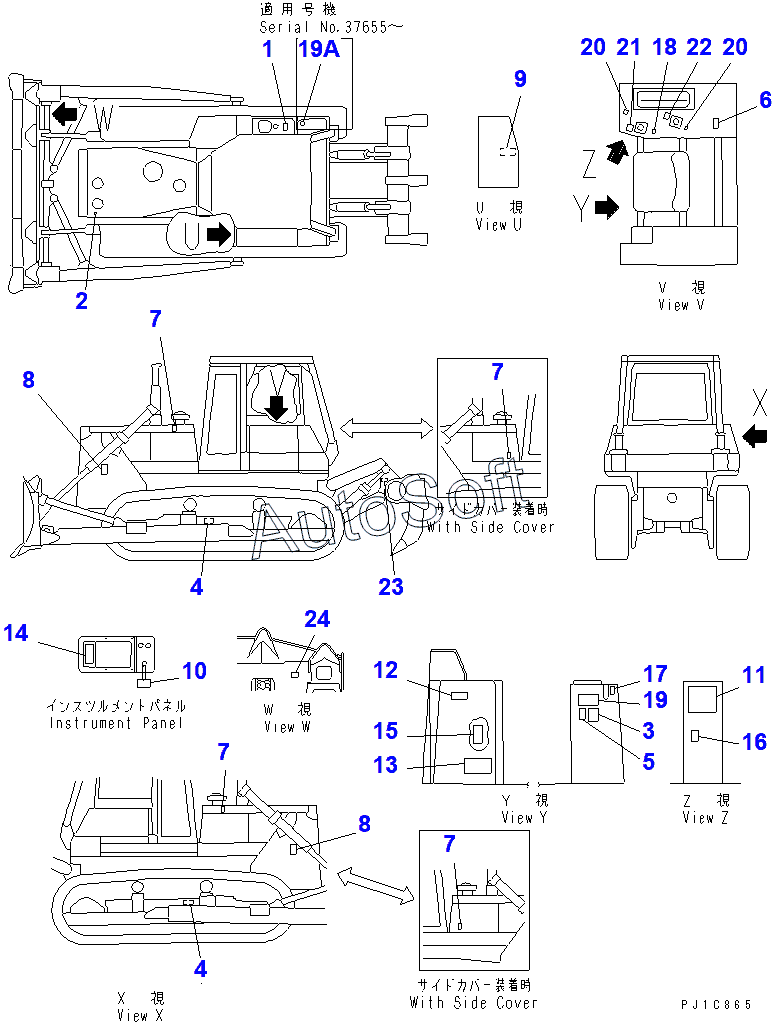

Каталог запасных частей к технике: Komatsu D85A-21 (2010). MARKS AND PLATES (ENGLISH)(37307-)
/564.gif)
1
2
3
4
4
5
6
7
7
7
7
8
8
9
10
11
12
12
13
14
15
16
17
18
19
19A
20
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 04418-13060 | 0***0 | SCREW | |
| 04418-13060 | 0***0 | SCREW | |
| 04418-13060 | 0***0 | SCREW | |
| 09602-01635 | 0***5 | PLATE, NAME,MACHINE | |
| 09602-10000 | 0***0 | PLATE, NAME | |
| 1 | 0***1 | PLATE, SAFETY,SAFETY,HYDRAULIC OIL TANK | |
| 10 | 0***0 | TAG | |
| 11 | 1***1 | CHART,LUBRICATION | |
| 12 | 0***1 | PLATE, INSTRUCTION,ENGINE STOP | |
| 12 | 0***2 | PLATE, INSTRUCTION,INSTRUCTION,ENGINE STOP | |
| 13 | 0***1 | PLATE, NAME | |
| 14 | 1***0 | PLATE | |
| 15 | 1***0 | PLATE | |
| 16 | 0***1 | PLATE, OPERATING, RIPPER LOCK LEVER | |
| 17 | 0***2 | PLATE, OPERATING, LOCK LEVER | |
| 18 | 1***0 | PLATE, OPERATING,HORN SWITCH | |
| 19 | 1***0 | PLATE, CAUTION, TRAVELING ON SLOPE | |
| 19A | 0***E | PLATE, CAUTION | |
| 2 | 0***1 | PLATE, SAFETY,SAFETY,HYDRAULIC OIL TANK | |
| 20 | 1***0 | PLATE, OPERATING,BLADE LOCK LEVER | |
| 21 | 1***0 | PLATE, OPERATING,BLADE CONTROL LEVER | |
| 22 | 1***0 | PLATE, OPERATING,LOCK LEVER | |
| 23 | 0***5 | PLATE, NAME | |
| 24 | 0***5 | PLATE, NAME | |
| 3 | 0***1 | PLATE, SAFETY,SAFETY | |
| 4 | 0***1 | PLATE, SAFETY,SAFETY,TRACK ADJUSTING | |
| 5 | 0***1 | PLATE, SAFETY,SAFETY,BEFORE OPERATING | |
| 6 | 0***0 | PLATE, SAFETY,REAR | |
| 7 | 0***1 | PLATE, SAFETY,SAFETY,ENGINE SIDE COVER | |
| 8 | 0***3 | PLATE, SAFETY,SAFETY | |
| 9 | 0***1 | PLATE, SAFETY,SAFETY,BATTERY CABLE |
