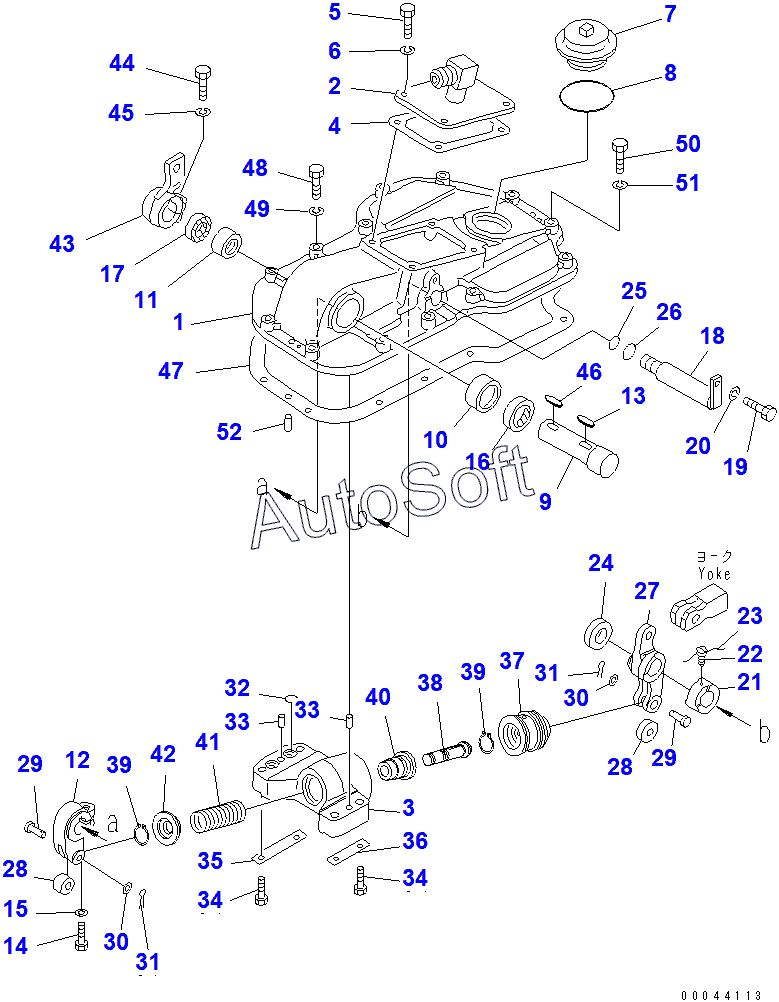

Каталог запасных частей к технике: Komatsu D85A-21 (2010). STEERING CASE COVER AND BRAKE BOOSTER (L.H.) (37822-)
/57.gif)
40
28
28
29
29
30
30
31
31
32
33
33
34
34
35
36
37
38
39
39
27
41
42
43
44
45
46
47
48
49
50
51
52
14
2
3
4
5
6
7
8
9
10
11
12
13
1
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | COVER, BRAKE, L.H. | |
| 2 | 1***0 | COVER, L.H. | |
| 3 | 1***0 | BODY, L.H. | |
| 4 | 1***1 | GASKET | |
| 5 | 0***0 | BOLT | |
| 6 | 0***6 | WASHER, SPRING | |
| 7 | 1***2 | CAP | |
| 8 | 0***5 | O-RING | |
| 9 | 1***0 | SHAFT | |
| 10 | 1***0 | BUSHING | |
| 11 | 1***0 | BUSHING | |
| 12 | 1***0 | LEVER | |
| 13 | 0***0 | KEY | |
| 14 | 0***0 | BOLT | |
| 15 | 0***6 | WASHER, SPRING | |
| 16 | 1***0 | SEAL, OIL | |
| 17 | 1***0 | SEAL, OIL | |
| 18 | 1***2 | SHAFT | |
| 19 | 0***5 | BOLT | |
| 20 | 0***0 | WASHER, SPRING | |
| 21 | 1***0 | SPACER | |
| 22 | 0***6 | SCREW | |
| 23 | 0***0 | WIRE, LOCK | |
| 24 | 1***0 | SPACER | |
| 25 | 0***5 | O-RING | |
| 26 | 0***0 | O-RING | |
| 27 | 1***1 | LEVER | |
| 28 | 1***0 | ROLLER | |
| 29 | 0***5 | PIN | |
| 30 | 0***6 | WASHER | |
| 31 | 0***5 | PIN, COTTER | |
| 32 | 0***8 | O-RING | |
| 33 | 0***8 | PIN, DOWEL | |
| 34 | 0***5 | BOLT | |
| 35 | 1***0 | PLATE, LOCK | |
| 36 | 1***0 | PLATE, LOCK | |
| 37 | 1***0 | PISTON | |
| 38 | 1***0 | SPOOL | |
| 39 | 0***2 | RING | |
| 40 | 1***1 | BUSHING | |
| 41 | 1***0 | SPRING | |
| 42 | 1***0 | RETAINER | |
| 43 | 1***0 | LEVER | |
| 44 | 0***5 | BOLT | |
| 45 | 0***6 | WASHER, SPRING | |
| 46 | 0***0 | KEY | |
| 47 | 1***1 | GASKET | |
| 48 | 0***0 | BOLT | |
| 49 | 0***6 | WASHER, SPRING | |
| 50 | 0***5 | BOLT | |
| 51 | 0***6 | WASHER, SPRING | |
| 52 | 0***8 | PIN, DOWEL |
