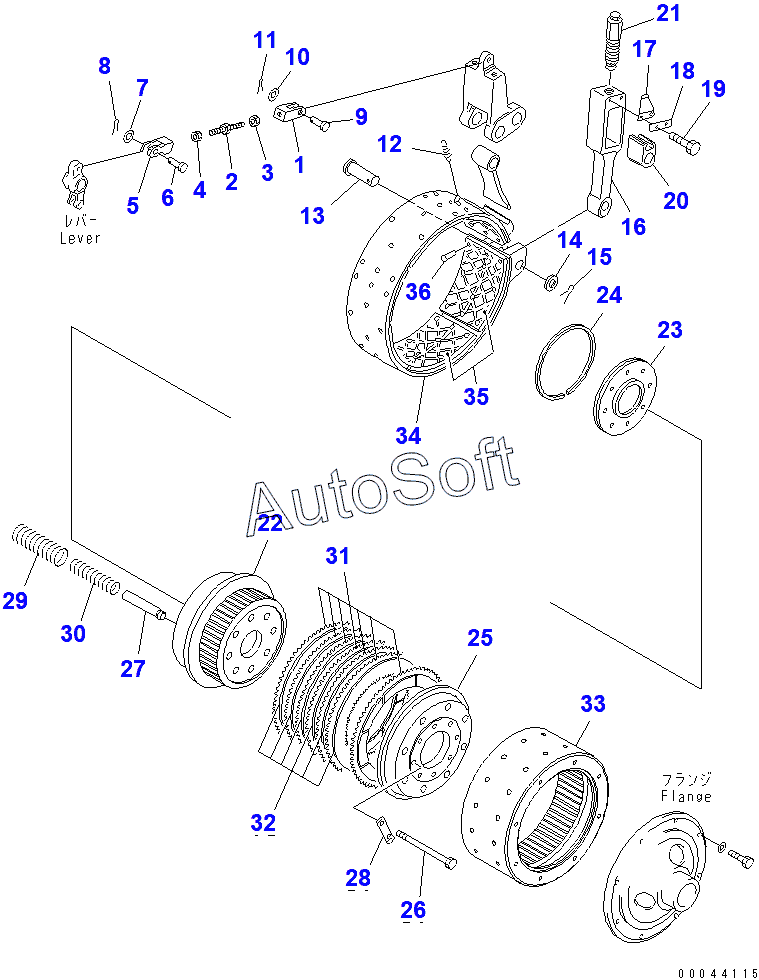

Каталог запасных частей к технике: Komatsu D85A-21 (2010). BRAKE BAND AND STEERING CLUCH (L.H.)(37822-)
/59.gif)
29
21
22
23
24
25
26
27
28
20
30
31
32
33
34
35
36
11
2
3
4
5
6
7
8
9
10
1
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 154-22-00011 | 1***1 | STEERING CLUTCH A. | |
| 154-33-13100 | 1***0 | BRAKE BAND ASSY | |
| 1 | 1***0 | YOKE | |
| 2 | 1***0 | BOLT | |
| 3 | 0***0 | NUT | |
| 4 | 0***0 | NUT | |
| 5 | 1***0 | YOKE | |
| 6 | 0***5 | PIN | |
| 7 | 0***6 | WASHER | |
| 8 | 0***5 | PIN, COTTER | |
| 9 | 0***5 | PIN | |
| 10 | 0***6 | WASHER | |
| 11 | 0***5 | PIN, COTTER | |
| 12 | 1***0 | SPRING | |
| 13 | 1***0 | PIN | |
| 14 | 1***0 | WASHER | |
| 15 | 0***0 | PIN,COTTER | |
| 16 | 1***0 | ROD | |
| 17 | 1***0 | SPRING | |
| 18 | 1***0 | PLATE, LOCK | |
| 19 | 0***6 | BOLT | |
| 20 | 1***0 | BLOCK | |
| 21 | 1***0 | BOLT, ADJUSTING | |
| 22 | 1***2 | DRUM, CLUTCH INNER | |
| 23 | 1***1 | PISTON | |
| 24 | 1***0 | RING, SEAL | |
| 25 | 1***1 | PLATE | |
| 26 | 1***1 | BOLT | |
| 27 | 1***0 | SLEEVE | |
| 28 | 1***0 | WAS HER, LOCK | |
| 29 | 1***0 | SPRING, LARGE | |
| 30 | 1***0 | SPRING, SMALL | |
| 31 | 1***0 | DISC | |
| 32 | 1***0 | PLATE | |
| 33 | 1***1 | DRUM, BRAKE | |
| 34 | 1***1 | BAND | |
| 35 | 1***0 | LINING, BRAKE | |
| 36 | 0***2 | RIVET |
