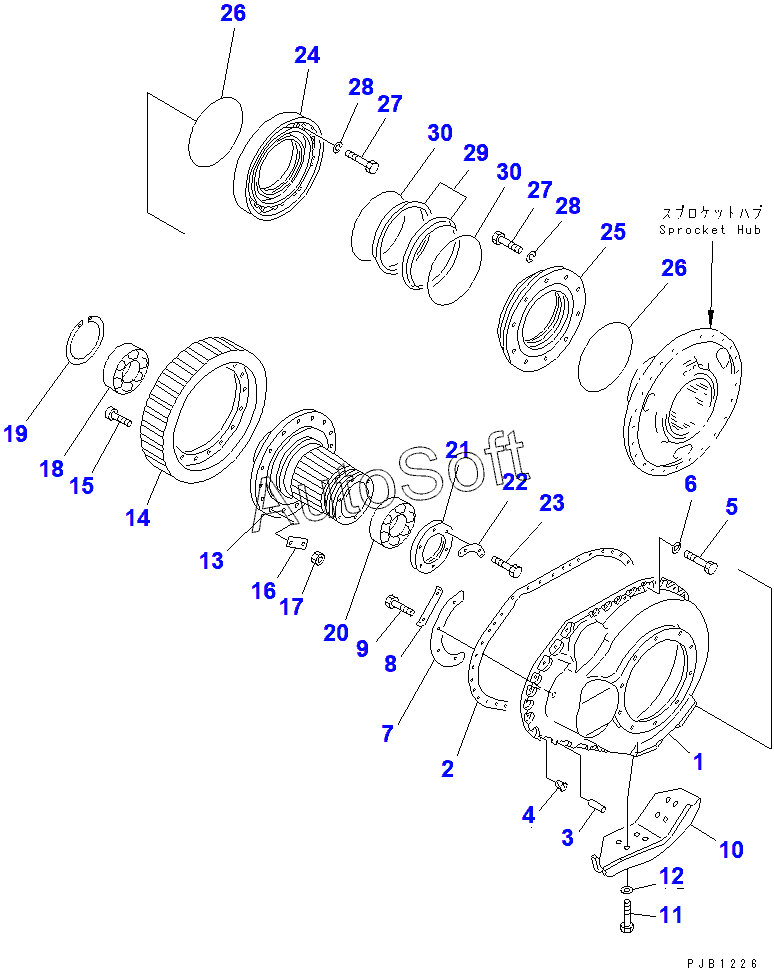

Каталог запасных частей к технике: Komatsu D85A-21 (2010). FINAL DRIVE CASE AND GEAR (2/2)(36534-37821)
/67.gif)
26
26
18
19
20
21
22
23
24
25
17
27
27
28
28
29
30
30
9
2
3
4
5
6
7
8
1
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 154-27-15120 | 1***0 | GUARD,R.H. | |
| 154-27-41140 | 1***0 | CASE, FINAL DRIVE, R.H. | |
| 195-27-00022 | 1***2 | FLOATING SEAL ASS'Y (-50C) | |
| 423-33-00020 | 4***0 | FLOATING SEAL ASSY | |
| O-RING (-50ЯC) | O***) | O-RING (-50ЯC) | |
| SEAL (-50ЯC) | S***) | SEAL (-50ЯC) | |
| 1 | 1***0 | CASE, FINAL DRIVE, L.H. | |
| 2 | 1***0 | GASKET | |
| 3 | 0***2 | PIN, DOWEL | |
| 4 | 0***5 | PLUG | |
| 5 | 0***0 | BOLT | |
| 6 | 0***0 | WASHER | |
| 7 | 1***0 | PLATE | |
| 8 | 1***0 | LOCK | |
| 9 | 0***0 | BOLT | |
| 10 | 1***0 | GUARD,L.H. | |
| 11 | 0***5 | BOLT | |
| 12 | 0***0 | WASHER | |
| 13 | 1***2 | HUB, SPROCKET | |
| 14 | 1***0 | GEAR, FINAL DRIVE | |
| 15 | 1***1 | BOLT, REAMER | |
| 16 | 1***0 | LOCK | |
| 17 | 0***9 | NUT | |
| 18 | 1***0 | BEARING, ROLLER | |
| 19 | 0***0 | RING, SNAP | |
| 20 | 1***0 | BEARING, ROLLER | |
| 21 | 1***0 | RETAINER | |
| 22 | 1***0 | WASHER | |
| 23 | 0***0 | BOLT | |
| 24 | 1***2 | COVER | |
| 25 | 1***2 | COVER | |
| 26 | 0***0 | O-RING | |
| 27 | 0***0 | BOLT | |
| 28 | 0***6 | WASHER, SPRING | |
| 29 | S***L | SEAL,SEAL | |
| 30 | O***G | O-RING |
