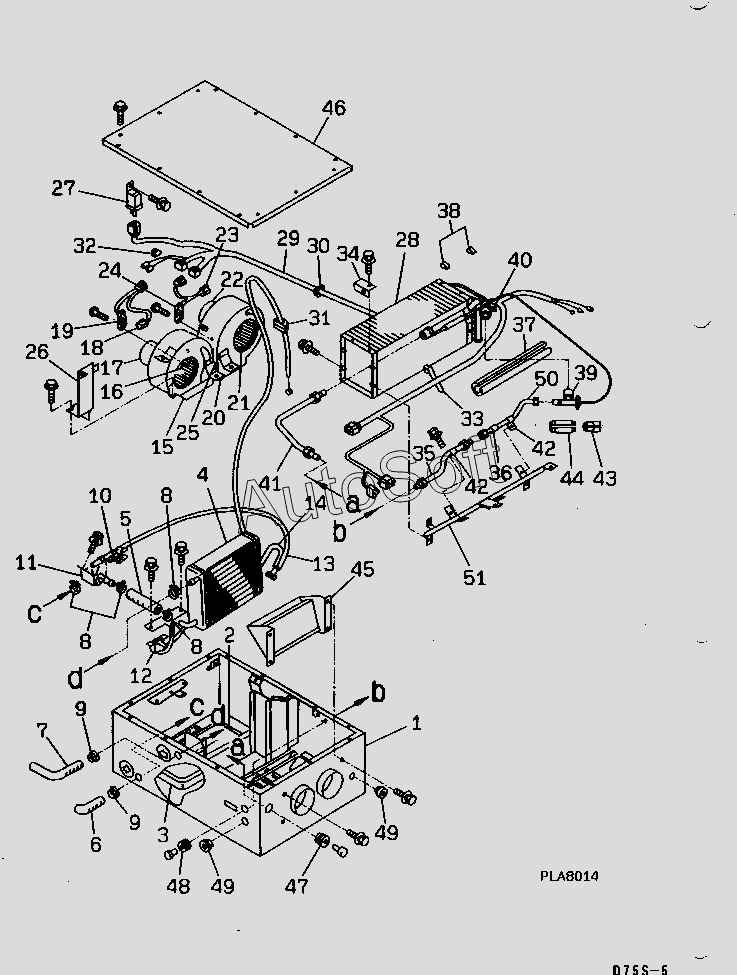

Каталог запасных частей к технике: Komatsu D85C-21A (2010). AIR CONDITIONER UNIT
/94.gif)
39
27
28
29
30
31
32
33
34
35
36
37
38
26
40
41
42
42
43
44
45
46
47
48
49
49
50
51
13
1
2
3
4
5
6
7
8
8
9
9
10
11
12
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 145-Z79-5103 | 1***3 | UNIT ASS'Y | |
| 1 | 1***1 | CASE SUB ASS'Y | |
| 2 | 1***0 | PACKING | |
| 3 | 1***0 | PACKING | |
| 4 | 1***0 | UNIT SUB ASS'Y | |
| 5 | 1***0 | HOSE | |
| 6 | 1***0 | HOSE | |
| 7 | 1***0 | HOSE | |
| 8 | 1***0 | CLIP | |
| 9 | 1***0 | GROMMET | |
| 10 | 1***0 | CLIP | |
| 11 | 1***0 | VALVE ASS'Y | |
| 12 | 1***0 | THERMOSTAT ASS'Y | |
| 13 | 1***0 | CABLE | |
| 14 | 1***0 | CABLE | |
| 15 | 1***0 | BLOWER ASS'Y | |
| 16 | 1***0 | FAN SUB ASS'Y | |
| 17 | 1***0 | MOTOR ASS'Y | |
| 18 | 1***0 | HOLDER | |
| 19 | 1***0 | RESISTOR | |
| 20 | 1***0 | BLOWER ASS'Y | |
| 21 | 1***0 | FAN SUB ASS'Y | |
| 22 | 1***0 | MOTOR ASS'Y | |
| 23 | 1***0 | HOLDER | |
| 24 | 1***0 | RESISTOR | |
| 25 | 1***0 | PACKING | |
| 26 | N***1 | COVER SUB ASS'Y | |
| 27 | 1***0 | RELAY ASS'Y | |
| 28 | N***0 | EVAPORATOR ASS'Y | |
| 29 | 1***1 | HARNESS SUB ASS'Y | |
| 30 | N***0 | GROMMET | |
| 31 | N***0 | GROMMET | |
| 32 | N***0 | CLAMP | |
| 33 | 1***0 | BAND | |
| 34 | N***0 | BRACKET | |
| 35 | N***0 | TUBE | |
| 36 | C***P | CLIP | |
| 37 | 1***0 | INSULATOR | |
| 38 | N***0 | HOLDER | |
| 39 | N***0 | VALVE | |
| 40 | C***P | CLIP | |
| 41 | N***0 | TUBE | |
| 42 | C***P | CLIP | |
| 43 | 1***0 | INSULATOR | |
| 44 | 1***0 | INSULATOR | |
| 45 | 1***0 | DAMPER AIR | |
| 46 | 1***0 | COVER SUB ASS'Y | |
| 47 | 1***0 | GROMMET | |
| 48 | 1***0 | GROMMET | |
| 49 | 1***0 | GROMMET | |
| 50 | N***0 | TUBE | |
| 51 | N***0 | BRACKET |
