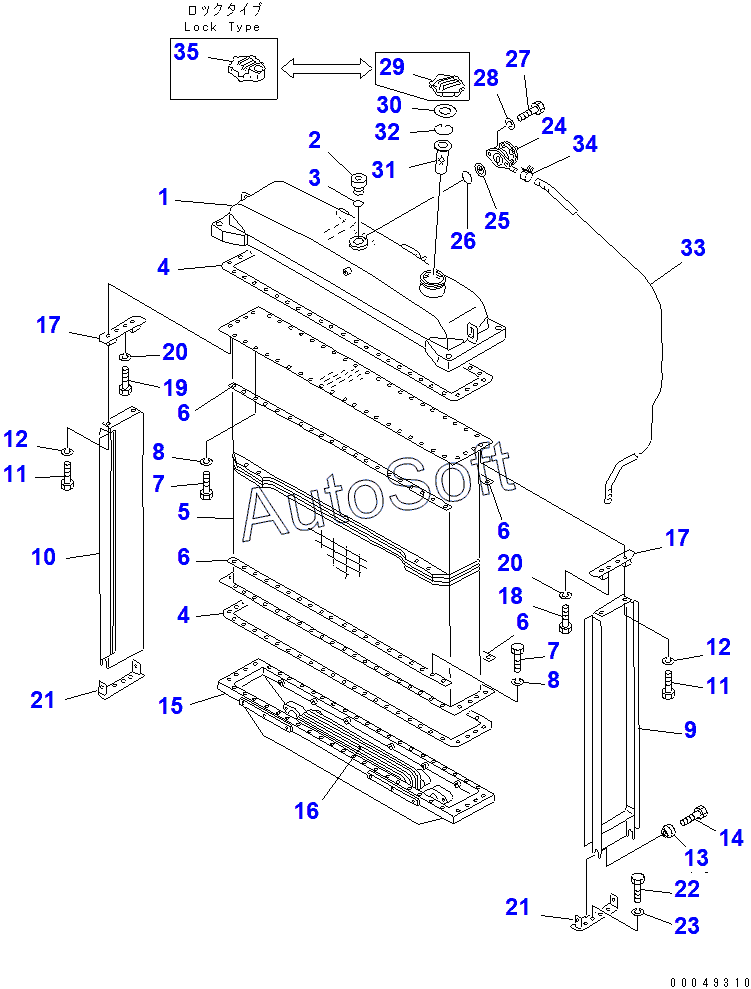

Каталог запасных частей к технике: Komatsu D85C-21A (2010). RADIATOR
/168.gif)
1
2
3
4
4
5
6
6
6
6
7
7
8
8
9
10
11
11
12
12
13
14
15
16
17
17
18
19
20
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 154-03-00171 | 1***1 | CORE ASSY | |
| 1 | 1***0 | TANK, UPPER | |
| 2 | 0***8 | PLUG | |
| 3 | 0***4 | O-RING | |
| 4 | 1***3 | GASKET | |
| 5 | 1***0 | CORE | |
| 6 | 1***1 | PLATE | |
| 7 | 0***0 | BOLT | |
| 8 | 0***0 | WASHER, SPRING | |
| 9 | 1***0 | PLATE, L.H. | |
| 10 | 1***0 | PLATE, R.H. | |
| 11 | 0***0 | BOLT | |
| 12 | 0***6 | WASHER, SPRING | |
| 13 | 1***0 | SEAT | |
| 14 | 0***0 | BOLT | |
| 15 | 1***1 | TANK, LOWER | |
| 16 | 1***1 | ELEMENT | |
| 17 | 1***0 | PLATE | |
| 18 | 0***5 | BOLT | |
| 19 | 0***0 | BOLT | |
| 20 | 0***6 | WASHER, SPRING | |
| 21 | 1***0 | PLATE | |
| 22 | 0***5 | BOLT | |
| 23 | 0***6 | WASHER, SPRING | |
| 24 | 1***0 | VALVE, PRESSURE | |
| 25 | 1***0 | SCREEN | |
| 26 | 0***5 | O-RING | |
| 27 | 0***5 | BOLT | |
| 28 | 0***0 | WASHER, SPRING | |
| 29 | 0***0 | CAP, RADIATOR | |
| 30 | 0***2 | GASKET | |
| 31 | 0***8 | STRAINER | |
| 32 | 0***1 | RING, FILLER | |
| 33 | 1***1 | HOSE | |
| 34 | 0***5 | CLIP | |
| 35 | 0***0 | CAP |
