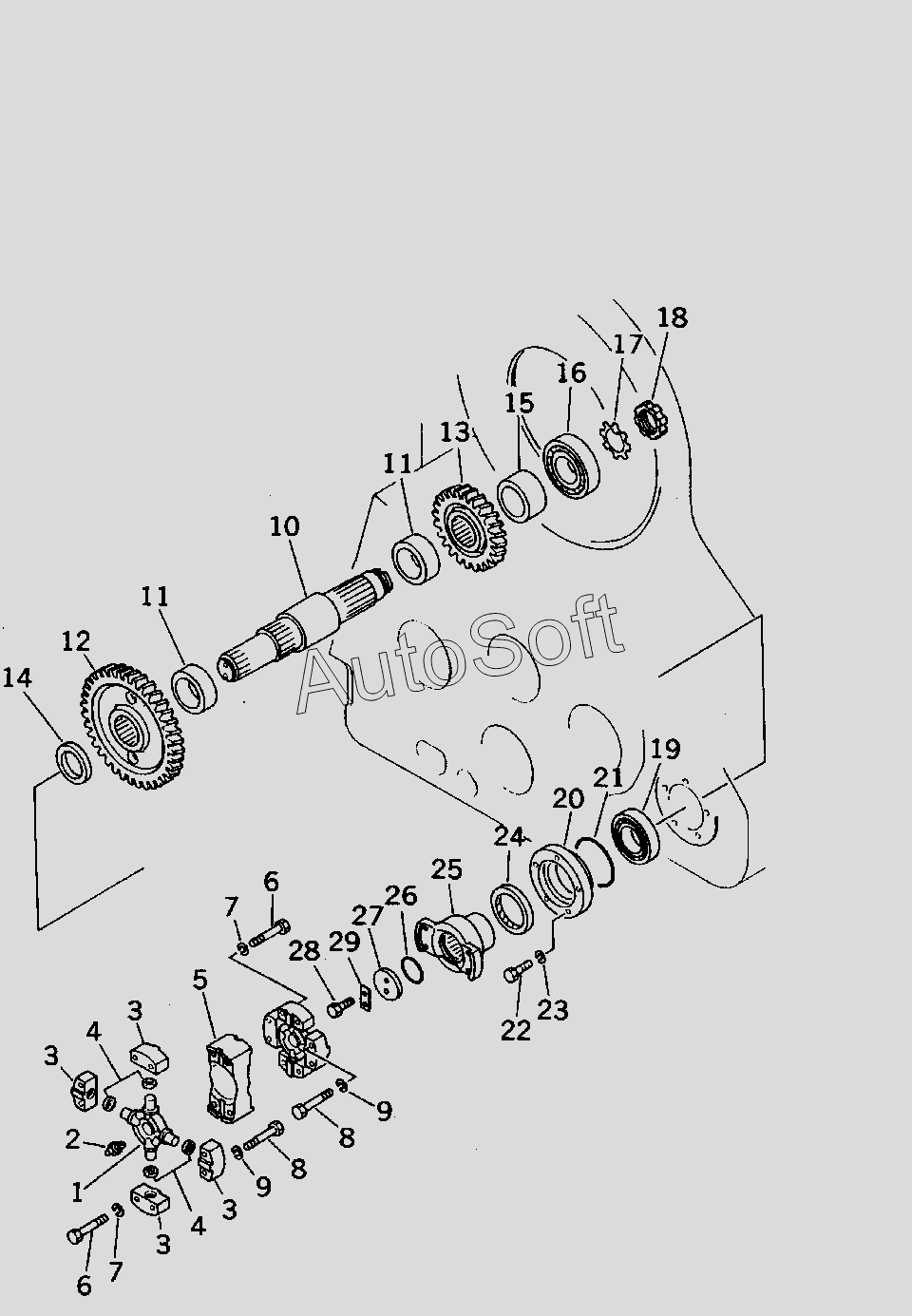

Каталог запасных частей к технике: Komatsu D85C-21A (2010). WINCH (UNIVERSAL JOINT)
/269.gif)
14
29
28
27
26
25
24
23
22
21
20
19
18
17
16
15
13
12
11
11
10
9
9
8
8
7
7
6
6
5
4
4
3
3
3
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 145-14-00190 | 1***0 | SPIDER ASS'Y | |
| 156-76-00170 | 1***0 | WINCH ASS'Y | |
| 156-76-00250 | 1***0 | UNIVERSAL JOINT A. | |
| 1 | 1***0 | SPIDER | |
| 2 | 0***0 | FITTING, GREASE | |
| 3 | 1***0 | BEARING | |
| 4 | 1***0 | SEAL | |
| 5 | 1***0 | YOKE | |
| 6 | 0***5 | BOLT | |
| 7 | 0***0 | WASHER, SPRING | |
| 8 | 0***5 | BOLT | |
| 9 | 0***0 | WASHER, SPRING | |
| 10 | 1***0 | SHAFT | |
| 11 | 1***0 | COLLAR | |
| 12 | 1***0 | GEAR | |
| 13 | 1***0 | GEAR | |
| 14 | 1***0 | COLLAR | |
| 15 | 1***0 | COLLAR | |
| 16 | 0***1 | BEARING | |
| 17 | 0***3 | WASHER | |
| 18 | 0***2 | NUT | |
| 19 | 0***1 | BEARING | |
| 20 | 1***0 | CAGE | |
| 21 | 0***5 | O-RING | |
| 22 | 0***0 | BOLT | |
| 23 | 0***0 | WASHER, SPRING | |
| 24 | 0***5 | SEAL | |
| 25 | 1***0 | COUPLING | |
| 26 | 0***8 | O-RING | |
| 27 | 1***0 | PLATE | |
| 28 | 0***5 | BOLT | |
| 29 | 0***2 | LOCK |
