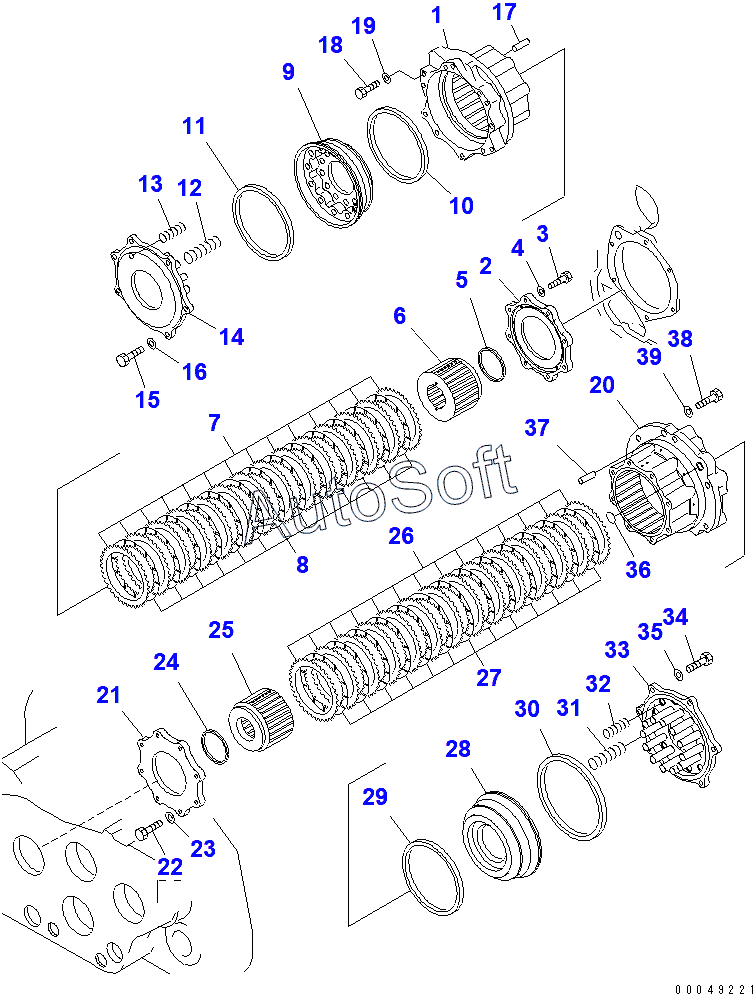

Каталог запасных частей к технике: Komatsu D85C-21A (2010). WINCH BRAKE (BOOM AND HOOK)
/280.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 156-76-00081 | 1***1 | BRAKE ASS'Y,HOOK | |
| 156-76-00091 | 1***1 | BRAKE ASS'Y,BOOM | |
| 1 | 1***0 | DRUM(FOR HOOK) | |
| 2 | 1***0 | COVER | |
| 3 | 0***0 | BOLT | |
| 4 | 0***2 | WASHER | |
| 5 | 0***5 | RING | |
| 6 | 1***0 | DRUM | |
| 7 | 1***0 | PLATE | |
| 8 | 1***0 | DISC | |
| 9 | 1***0 | PISTON | |
| 10 | 1***0 | SEAL | |
| 11 | 1***1 | RING | |
| 12 | 1***0 | SPRING | |
| 13 | 1***0 | SPRING | |
| 14 | 1***0 | COVER | |
| 15 | 0***0 | BOLT | |
| 16 | 0***2 | WASHER | |
| 17 | 0***2 | PIN, DOWEL | |
| 18 | 0***0 | BOLT | |
| 19 | 0***5 | WASHER | |
| 20 | 1***0 | DRUM(FOR BOOM) | |
| 21 | 1***0 | COVER | |
| 22 | 0***0 | BOLT | |
| 23 | 0***2 | WASHER | |
| 24 | 0***5 | RING | |
| 25 | 1***0 | DRUM | |
| 26 | 1***0 | PLATE | |
| 27 | 1***0 | DISC | |
| 28 | 1***0 | PISTON | |
| 29 | 1***0 | SEAL | |
| 30 | 1***1 | RING | |
| 31 | 1***0 | SPRING | |
| 32 | 1***0 | SPRING | |
| 33 | 1***0 | COVER | |
| 34 | 0***0 | BOLT | |
| 35 | 0***2 | WASHER | |
| 36 | 0***0 | O-RING | |
| 37 | 0***2 | PIN, DOWEL | |
| 38 | 0***5 | BOLT | |
| 39 | 0***5 | WASHER |
