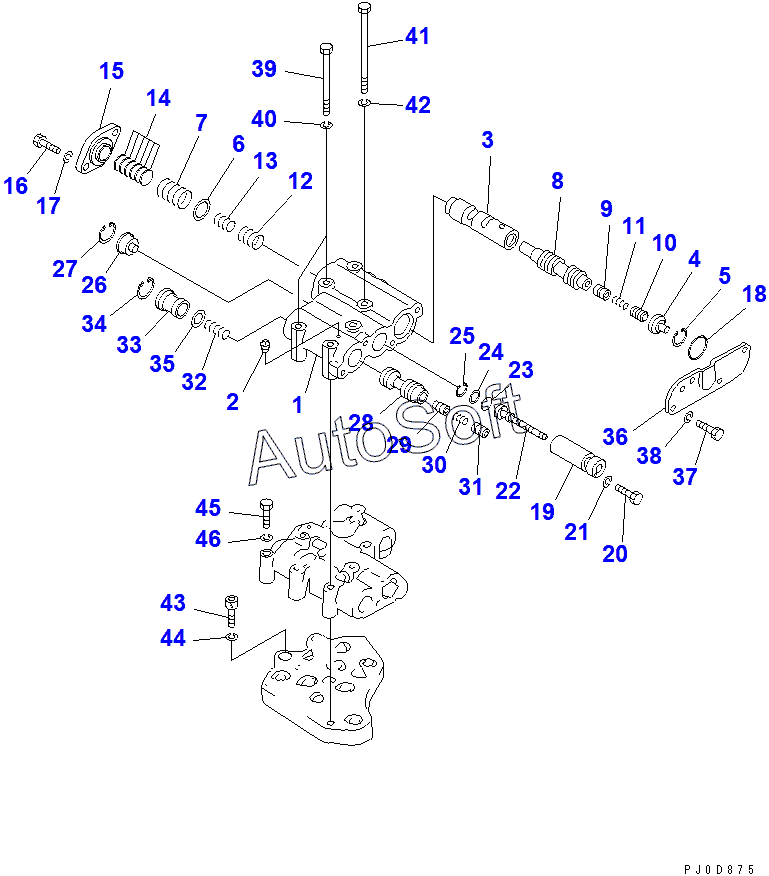

Каталог запасных частей к технике: Komatsu D85C-21A (2010). TRANSMISSION CONTROL VALVE (2/3)
/29.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 154-15-01082 | 1***2 | TRANSMISSION ASSY | |
| 154-15-01133 | 1***3 | VALVE ASSY | |
| 1 | 1***0 | BODY, VALVE | |
| 2 | 0***8 | PLUG | |
| 3 | 1***2 | VALVE | |
| 4 | 1***0 | STOPPER | |
| 5 | 1***0 | RING, SNAP | |
| 6 | 1***0 | WASHER | |
| 7 | 1***1 | SPRING | |
| 8 | 1***3 | VALVE | |
| 9 | 1***0 | VALVE | |
| 10 | 1***0 | VALVE | |
| 11 | 1***0 | SPRING | |
| 12 | 1***0 | SPRING | |
| 13 | 1***0 | SPRING | |
| 14 | 2***0 | SHIM | |
| 15 | 1***0 | COVER | |
| 16 | 0***5 | BOLT | |
| 17 | 0***0 | WASHER, SPRING | |
| 18 | 0***0 | O-RING | |
| 19 | 1***1 | SLEEVE | |
| 20 | 1***0 | BOLT | |
| 21 | 0***9 | WASHER, SPRING | |
| 22 | 4***1 | SPOOL | |
| 23 | 7***0 | SCREEN | |
| 24 | 7***0 | PLATE,SNAP | |
| 25 | 0***0 | RING | |
| 26 | 1***2 | STOPPER | |
| 27 | 0***5 | RING | |
| 28 | 1***1 | VALVE | |
| 29 | 1***0 | VALVE | |
| 30 | 1***0 | SPRING | |
| 31 | 5***0 | VALVE | |
| 32 | 1***0 | SPRING | |
| 33 | 1***0 | RETAINER | |
| 34 | 0***5 | RING | |
| 35 | 1***0 | SHIM | |
| 36 | 1***0 | COVER | |
| 37 | 0***5 | BOLT | |
| 38 | 0***0 | WASHER, SPRING | |
| 39 | 0***0 | BOLT | |
| 40 | 0***0 | WASHER, SPRING | |
| 41 | 0***5 | BOLT | |
| 42 | 0***0 | WASHER, SPRING | |
| 43 | 0***5 | BOLT | |
| 44 | 0***0 | WASHER, SPRING | |
| 45 | 0***5 | BOLT | |
| 46 | 0***0 | WASHER, SPRING |
