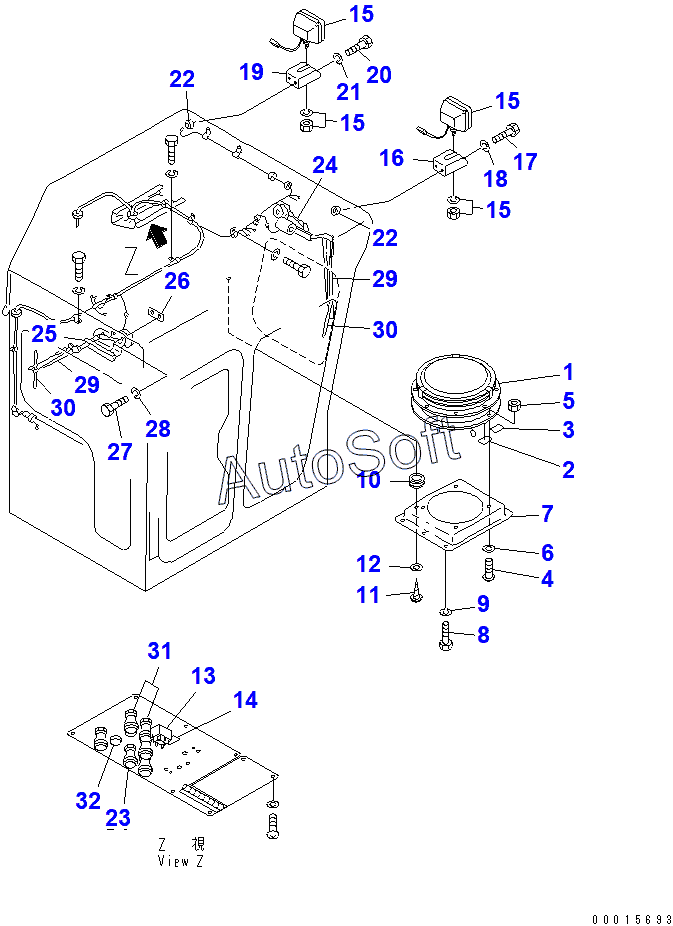

Каталог запасных частей к технике: Komatsu D85C-21A (2010). CAB (VENTILATOR¤REAR WORK LAMP AND WIPER)(37780-)
/79.gif)
25
17
18
19
20
21
22
22
23
24
16
26
27
28
29
29
30
30
31
32
1
15
15
15
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 421-06-23330 | 4***0 | BULB, 70W | |
| 1 | 1***3 | VENTILATOR ASS'Y | |
| 2 | 1***1 | PLATE | |
| 3 | 1***1 | PLATE | |
| 4 | 0***0 | SCREW | |
| 5 | 0***5 | NUT | |
| 6 | 0***3 | WASHER | |
| 7 | 1***0 | COVER | |
| 8 | 0***0 | BOLT | |
| 9 | 0***0 | WASHER, SPRING | |
| 10 | 0***0 | GROMMET | |
| 11 | 0***8 | SCREW | |
| 12 | 0***5 | WASHER | |
| 13 | 1***0 | SWITCH,VENTILATOR | |
| 14 | 1***1 | PLATE | |
| 15 | 1***0 | WORK LAMP ASS'Y | |
| 16 | 1***0 | BRACKET,L.H. | |
| 17 | 0***5 | BOLT | |
| 18 | 0***0 | WASHER, SPRING | |
| 19 | 1***0 | BRACKET,R.H. | |
| 20 | 0***5 | BOLT | |
| 21 | 0***0 | WASHER, SPRING | |
| 22 | 2***0 | GROMMET | |
| 23 | 0***0 | SWITCH | |
| 24 | 1***0 | WIPER | |
| 25 | 1***0 | SEAT | |
| 26 | 1***0 | SEAT | |
| 27 | 0***6 | BOLT | |
| 28 | 0***9 | WASHER, SPRING | |
| 29 | 0***0 | ARM | |
| 30 | 0***0 | BLADE | |
| 31 | 1***0 | SWITCH | |
| 32 | 1***0 | CAP, BLANK |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
