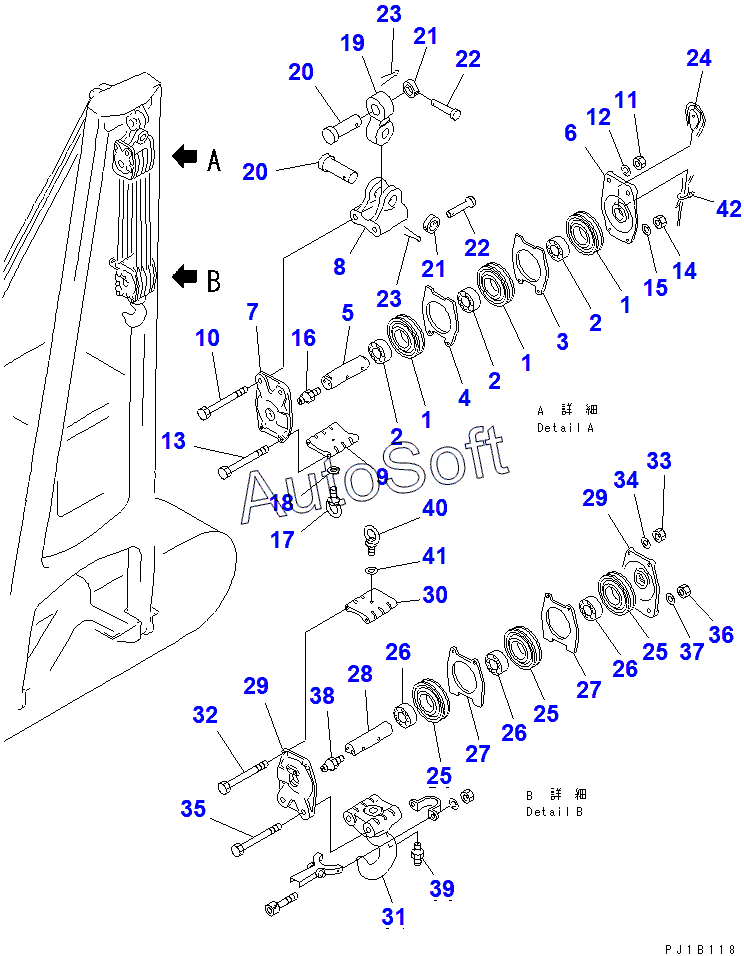

Каталог запасных частей к технике: Komatsu D155C-1 (2010). BLOCK AND HOOK(31562-)
/255.gif)
29
29
22
22
23
23
24
25
25
25
25
25
25
26
26
26
27
27
27
27
28
29
29
29
29
21
21
30
31
32
33
34
35
36
37
38
39
40
41
42
8
1
1
1
1
1
1
2
2
2
3
3
4
4
5
6
6
7
7
9
10
11
12
13
14
15
16
17
18
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 176-70-00160 | 1***0 | HOOK BLOCK ASS'Y | |
| 176-70-00161 | 1***1 | HOOK BLOCK ASS'Y,FOR UPPER | |
| 176-70-00180 | 1***0 | HOOK BLOCK ASS'Y | |
| 176-70-00181 | 1***1 | HOOK BLOCK ASS'Y,FOR LOWER | |
| 1 | 1***0 | SHEAVE | |
| 1 | 1***0 | SHEAVE | |
| 2 | 1***0 | BEARING | |
| 3 | 1***0 | PLATE | |
| 3 | 1***0 | PLATE | |
| 4 | 1***0 | PLATE | |
| 4 | 1***0 | PLATE | |
| 5 | 1***0 | SHAFT | |
| 6 | 1***1 | COVER | |
| 6 | 1***0 | COVER | |
| 7 | 1***1 | COVER | |
| 7 | 1***0 | COVER | |
| 8 | 1***1 | HEAD | |
| 9 | 1***0 | BRACKET | |
| 10 | 1***0 | BOLT | |
| 11 | 0***1 | NUT | |
| 12 | 0***0 | WASHER | |
| 13 | 1***0 | BOLT | |
| 14 | 0***6 | NUT | |
| 15 | 0***0 | WASHER | |
| 16 | 0***0 | FITTING, GREASE | |
| 17 | 0***8 | BOLT | |
| 18 | 0***5 | WASHER | |
| 19 | 1***0 | JOINT | |
| 20 | 1***0 | PIN | |
| 21 | 1***0 | COLLAR | |
| 22 | 1***0 | PIN | |
| 23 | 0***5 | PIN, COTTER | |
| 24 | 0***0 | WEDGE | |
| 25 | 1***0 | SHEAVE | |
| 25 | 1***0 | SHEAVE | |
| 26 | 1***0 | BEARING | |
| 27 | 1***0 | PLATE | |
| 27 | 1***0 | PLATE | |
| 28 | 1***0 | SHAFT | |
| 29 | 1***1 | COVER | |
| 29 | 1***1 | COVER | |
| 29 | 1***0 | COVER | |
| 30 | 1***0 | BRACKET | |
| 31 | 1***0 | HOOK ASS'Y | |
| 32 | 1***0 | BOLT | |
| 33 | 0***6 | NUT | |
| 34 | 0***0 | WASHER | |
| 35 | 1***0 | BOLT | |
| 36 | 0***1 | NUT | |
| 37 | 0***0 | WASHER | |
| 38 | 0***0 | FITTING, GREASE | |
| 39 | 0***0 | FITTING, GREASE | |
| 40 | 0***8 | BOLT | |
| 41 | 0***5 | WASHER | |
| 42 | 1***0 | CLIP ASS'Y |
