Каталог запасных частей к технике: Komatsu D155C-1 (2010). WINCH (9/9)

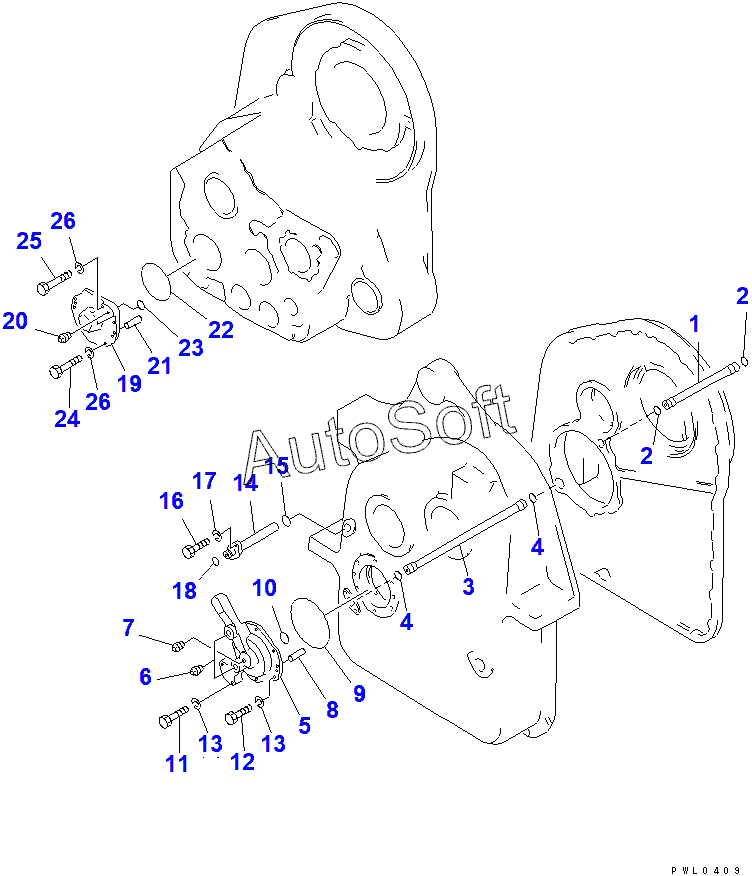

/276.gif)
11
26
26
25
24
23
22
21
20
19
18
17
16
15
14
13
13
12
10
9
8
7
6
5
4
4
3
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 176-76-01002 | 1***2 | WINCH ASS'Y | |
| 176-76-01003 | 1***3 | WINCH ASS'Y | |
| 176-76-01004 | 1***4 | WINCH ASS'Y | |
| 176-76-01007 | 1***7 | WINCH ASS'Y | |
| 176-76-01008 | 1***8 | WINCH ASS'Y | |
| 1 | 1***0 | TUBE | |
| 2 | 0***5 | O-RING | |
| 3 | 1***0 | TUBE | |
| 4 | 0***5 | O-RING | |
| 5 | 1***0 | COVER | |
| 6 | 0***5 | PLUG | |
| 7 | 0***8 | PLUG | |
| 8 | 0***0 | PIN, DOWEL | |
| 9 | 0***0 | O-RING | |
| 10 | 0***8 | O-RING | |
| 11 | 0***5 | BOLT | |
| 12 | 0***0 | BOLT | |
| 13 | 0***0 | WASHER, SPRING | |
| 14 | 1***0 | TUBE | |
| 15 | 0***8 | O-RING | |
| 16 | 0***0 | BOLT | |
| 17 | 0***0 | WASHER, SPRING | |
| 18 | 0***1 | O-RING | |
| 19 | 1***0 | COVER | |
| 20 | 0***8 | PLUG | |
| 21 | 0***0 | PIN | |
| 22 | 0***5 | O-RING | |
| 23 | 0***8 | O-RING | |
| 24 | 0***0 | BOLT | |
| 25 | 0***5 | BOLT | |
| 26 | 0***0 | WASHER, SPRING |
