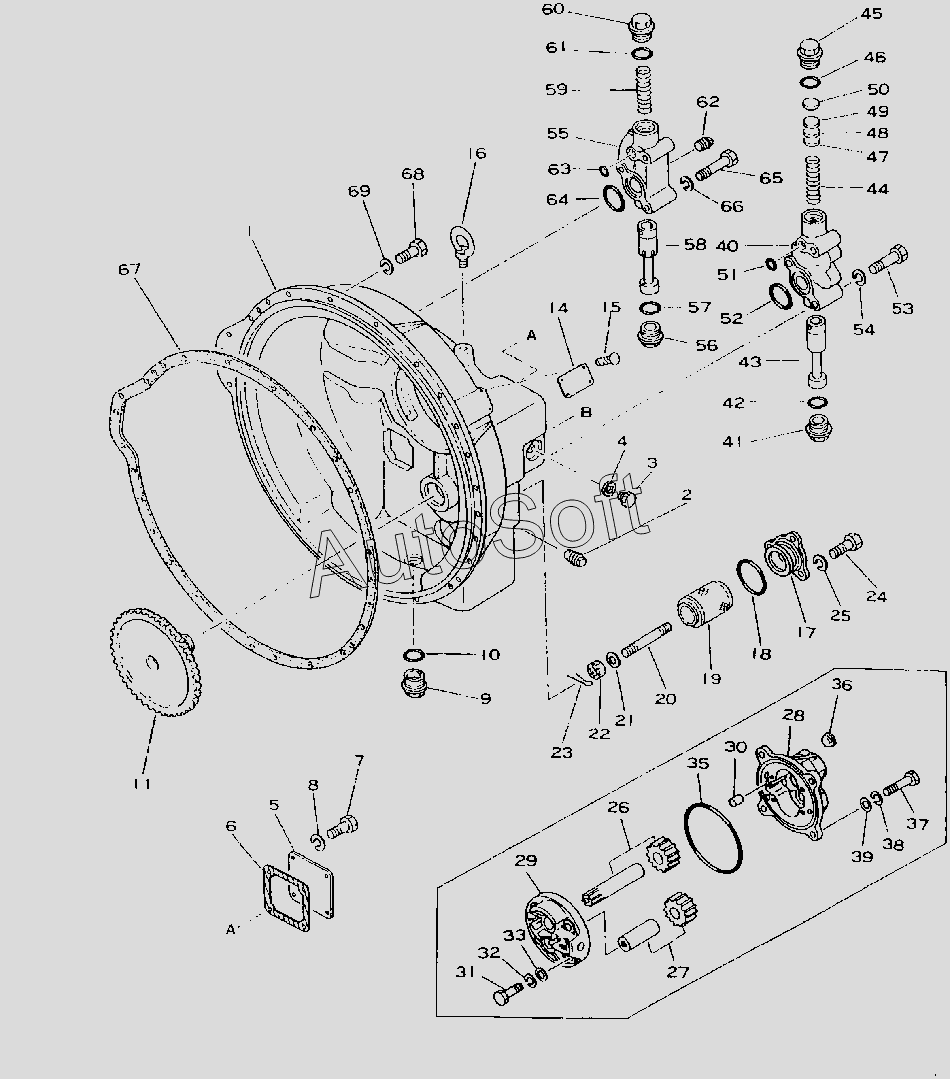

Каталог запасных частей к технике: Komatsu D155C-1 (2010). TORQUE CONVERTER HOUSING AND REGULATOR VALVE(15686-31302)
/32.gif)
43
52
51
50
49
48
47
46
45
44
53
42
41
40
39
38
37
36
61
69
68
67
66
65
64
63
62
35
60
59
58
57
56
55
54
9
16
15
14
11
10
17
8
7
6
5
4
3
2
1
33
32
31
30
29
28
27
26
25
24
23
22
21
20
19
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 175-13-21007 | 1***7 | TORQUE CONVERTOR A. | |
| 175-13-23500 | 1***0 | PUMP ASSY | |
| 175-13-26401 | 1***1 | REGULATOR VALVE A. | |
| 195-13-13400 | 1***0 | FILTER ASS'Y | |
| 195-13-16100 | 1***0 | RELIEF VALVE ASS'Y | |
| 1 | 1***4 | HOUSING | |
| 2 | 0***5 | PLUG | |
| 3 | 1***0 | PLUG | |
| 4 | 0***2 | GASKET | |
| 5 | 1***0 | COVER | |
| 6 | 1***1 | GASKET | |
| 7 | 0***5 | BOLT | |
| 8 | 0***6 | WASHER, SPRING | |
| 9 | 0***0 | PLUG | |
| 10 | 0***4 | O-RING | |
| 11 | 1***1 | GEAR | |
| 12 | 0***6 | BEARING | |
| 13 | 0***5 | RING, SNAP | |
| 14 | 0***0 | PLATE, NAME | |
| 15 | 0***0 | SCREW | |
| 16 | 0***8 | BOLT | |
| 17 | 1***0 | COVER | |
| 18 | 0***0 | O-RING | |
| 19 | 1***0 | FILTER | |
| 20 | 1***1 | STUD | |
| 21 | 0***8 | WASHER | |
| 22 | 0***7 | NUT | |
| 23 | 0***2 | PIN, COTTER | |
| 24 | 0***0 | BOLT | |
| 25 | 0***6 | WASHER, SPRING | |
| 26 | 1***0 | GEAR ASSY | |
| 27 | 1***0 | GEAR ASSY | |
| 28 | 1***0 | CASE | |
| 29 | 1***0 | COVER | |
| 30 | 0***0 | PIN, DOWEL | |
| 31 | 0***0 | BOLT | |
| 32 | 0***5 | WASHER, SPRING | |
| 33 | 0***2 | WASHER | |
| 35 | 0***5 | O-RING | |
| 36 | 0***1 | HELISERT | |
| 37 | 0***5 | BOLT | |
| 38 | 0***6 | WASHER, SPRING | |
| 39 | 0***3 | WASHER | |
| 40 | 1***0 | BODY, RELIEF VALVE | |
| 41 | 1***0 | PLUG | |
| 42 | 0***4 | O-RING | |
| 43 | 1***0 | SPOOL, RELIEF VALVE | |
| 44 | 1***1 | SPRING, RELIEF VALVE | |
| 45 | 1***1 | PLUG | |
| 46 | 0***4 | O-RING | |
| 47 | 1***0 | SHIM, 1.0MM | |
| 48 | 1***0 | SHIM, 0.3MM | |
| 49 | 1***0 | SHIM, 0.1MM | |
| 50 | 1***0 | SPACER | |
| 51 | 0***8 | O-RING | |
| 52 | 0***5 | O-RING | |
| 53 | 0***0 | BOLT | |
| 54 | 0***6 | WASHER, SPRING | |
| 55 | 1***0 | BODY, REGULATOR VALVE | |
| 56 | 1***0 | PLUG | |
| 57 | 0***4 | O-RING | |
| 58 | 1***0 | SPOOL, REGULATOR VALVE | |
| 59 | 1***0 | SPRING, REGULATOR VALVE | |
| 60 | 1***1 | PLUG | |
| 61 | 0***4 | O-RING | |
| 62 | 0***8 | PLUG, TAPER | |
| 63 | 0***8 | O-RING | |
| 64 | 0***5 | O-RING | |
| 65 | 0***5 | BOLT | |
| 66 | 0***6 | WASHER, SPRING | |
| 67 | 1***2 | GASKET (K1) | |
| 68 | 0***0 | BOLT | |
| 69 | 0***6 | WASHER, SPRING |
