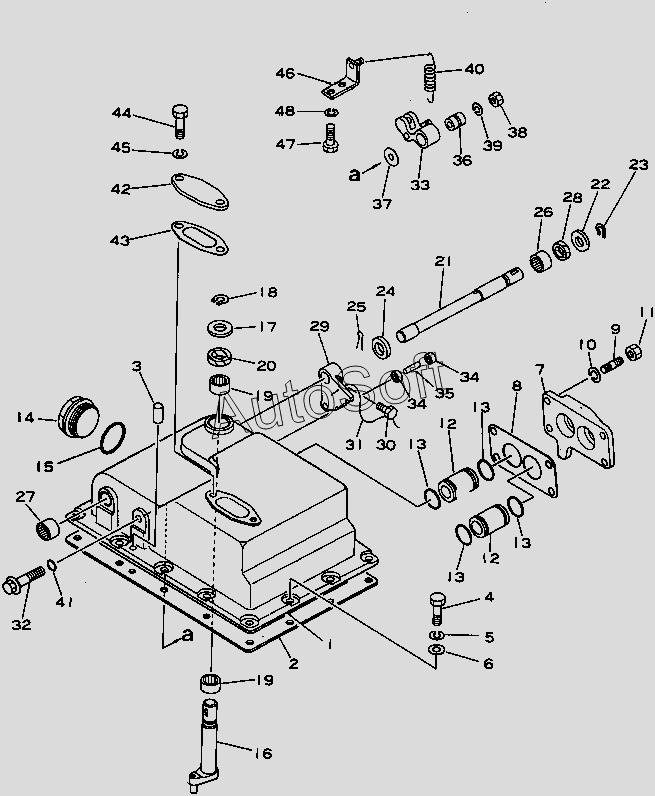

Каталог запасных частей к технике: Komatsu D155C-1 (2010). VALVE CONTROL LEVER(15686-31302)
/66.gif)
36
23
24
25
26
27
28
29
30
31
32
33
34
34
35
22
37
38
39
40
41
42
43
44
45
46
47
48
9
1
1
1
1
2
2
2
2
3
3
3
3
4
5
6
7
8
10
11
12
12
13
13
13
14
15
16
17
18
19
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 155-15-00370 | 1***0 | CONTROL VALVE ASS'Y | |
| 175-15-00216 | 1***6 | TRANSMISSION ASS'Y | |
| 175-15-00217 | 1***7 | TRANSMISSION ASS'Y | |
| 1 | 1***0 | COVER | |
| 1 | 1***1 | COVER | |
| 2 | 1***0 | GASKET (K3) | |
| 2 | 1***1 | GASKET (K3) | |
| 3 | 0***0 | PIN, DOWEL | |
| 3 | 0***4 | PIN, DOWEL | |
| 4 | 0***5 | BOLT | |
| 5 | 0***0 | WASHER, SPRING | |
| 6 | 0***6 | WASHER | |
| 7 | 1***0 | COVER | |
| 8 | 1***0 | GASKET (K3) | |
| 9 | 0***5 | STUD | |
| 10 | 0***0 | WASHER, SPRING | |
| 11 | 0***8 | NUT | |
| 12 | 1***0 | SLEEVE | |
| 13 | 0***8 | O-RING | |
| 14 | 0***5 | PLUG | |
| 15 | 0***8 | O-RING | |
| 16 | 1***0 | LEVER | |
| 17 | 1***0 | WASHER | |
| 18 | 1***0 | RING | |
| 19 | 0***6 | BEARING | |
| 20 | 1***0 | SEAL, OIL | |
| 21 | 1***0 | SHAFT | |
| 22 | 1***0 | WASHER | |
| 23 | 1***0 | RING | |
| 24 | 1***0 | STOPPER | |
| 25 | 0***0 | PIN, COTTER | |
| 26 | 0***6 | BEARING | |
| 27 | 0***6 | BEARING | |
| 28 | 1***0 | SEAL, OIL | |
| 29 | 1***0 | LEVER | |
| 30 | 1***0 | BOLT | |
| 31 | 0***0 | WIRE, LOCK | |
| 32 | 1***0 | BOLT | |
| 33 | 1***0 | LEVER | |
| 34 | 1***0 | BEARING | |
| 35 | 1***0 | PIN | |
| 36 | 1***0 | SLEEVE | |
| 37 | 1***0 | WASHER | |
| 38 | 0***8 | NUT | |
| 39 | 0***0 | WASHER, SPRING | |
| 40 | 1***0 | SPRING | |
| 41 | 0***8 | O-RING (K3) | |
| 42 | 1***0 | PLATE | |
| 43 | 1***0 | GASKET (K3) | |
| 44 | 0***0 | BOLT | |
| 45 | 0***0 | WASHER, SPRING | |
| 46 | 1***0 | BRACKET | |
| 47 | 0***0 | BOLT | |
| 48 | 0***0 | WASHER, SPRING |
