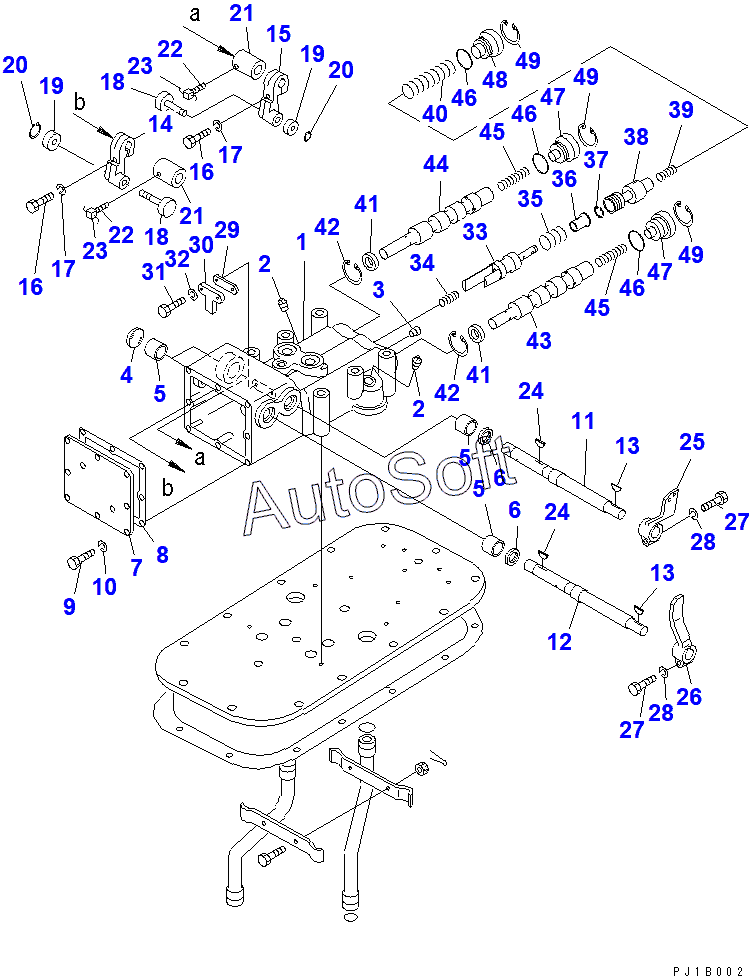

Каталог запасных частей к технике: Komatsu D155C-1 (2010). STEERING CONTROL VALVE
/74.gif)
38
26
27
27
28
28
29
30
31
32
33
33
34
35
36
37
25
38
39
40
41
41
42
42
43
44
44
45
45
46
46
46
47
47
48
49
49
49
11
1
2
2
3
4
5
5
5
6
6
7
8
8
9
10
12
13
13
14
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 176-40-00010 | 1***0 | CONTROL VALVE ASS'Y,STEERING | |
| 176-40-00011 | 1***1 | CONTROL VALVE ASS'Y,STEERING | |
| 176-40-00011 | 1***1 | CONTROL VALVE ASS'Y,STEERING | |
| 176-40-00012 | 1***2 | CONTROL VALVE ASS'Y,STEERING | |
| 176-40-41121 | 1***1 | LEVER | |
| 195-40-22130 | 1***0 | SPOOL,L.H. | |
| 1 | 1***0 | HOUSING | |
| 2 | 0***8 | PLUG | |
| 3 | 0***8 | PLUG | |
| 4 | 0***0 | PLUG | |
| 5 | 1***0 | BUSHING | |
| 6 | 0***2 | SEAL,OIL | |
| 7 | 1***0 | COVER | |
| 8 | 1***0 | GASKET | |
| 8 | 1***1 | GASKET | |
| 9 | 0***0 | BOLT | |
| 10 | 0***5 | WASHER, SPRING | |
| 11 | 1***0 | SHAFT | |
| 12 | 1***0 | SHAFT | |
| 13 | 0***6 | KEY | |
| 14 | 1***0 | LEVER | |
| 15 | 1***0 | LEVER | |
| 16 | 0***5 | BOLT | |
| 17 | 0***5 | WASHER, SPRING | |
| 18 | 1***0 | PIN | |
| 19 | 1***0 | ROLLER | |
| 20 | 0***0 | RING,SNAP | |
| 21 | 1***0 | SPACER | |
| 22 | 0***6 | SCREW | |
| 23 | 0***2 | WIRE,LOCK | |
| 24 | 0***6 | KEY | |
| 25 | 1***1 | LEVER,L.H | |
| 26 | 1***2 | LEVER,R.H | |
| 27 | 0***0 | BOLT | |
| 28 | 0***5 | WASHER, SPRING | |
| 29 | 1***0 | SPACER | |
| 30 | 1***0 | STOPPER | |
| 31 | 0***0 | BOLT | |
| 32 | 0***5 | WASHER, SPRING | |
| 33 | 1***0 | SPOOL | |
| 33 | 1***1 | SPOOL | |
| 34 | 1***0 | PISTON | |
| 35 | 1***0 | SPRING | |
| 36 | 1***0 | GUIDE | |
| 37 | 0***0 | RING,SNAP | |
| 38 | 1***0 | VALVE | |
| 38 | 1***1 | VALVE | |
| 39 | 1***0 | PISTON | |
| 40 | 1***0 | SPRING | |
| 41 | 1***0 | PLATE | |
| 42 | 0***5 | RING | |
| 43 | 1***1 | SPOOL | |
| 44 | 1***0 | SPOOL | |
| 44 | 1***1 | SPOOL | |
| 45 | 1***0 | SPRING | |
| 46 | 0***5 | O-RING | |
| 47 | 1***0 | STOPPER | |
| 48 | 1***0 | STOPPER | |
| 49 | 0***5 | RING |
