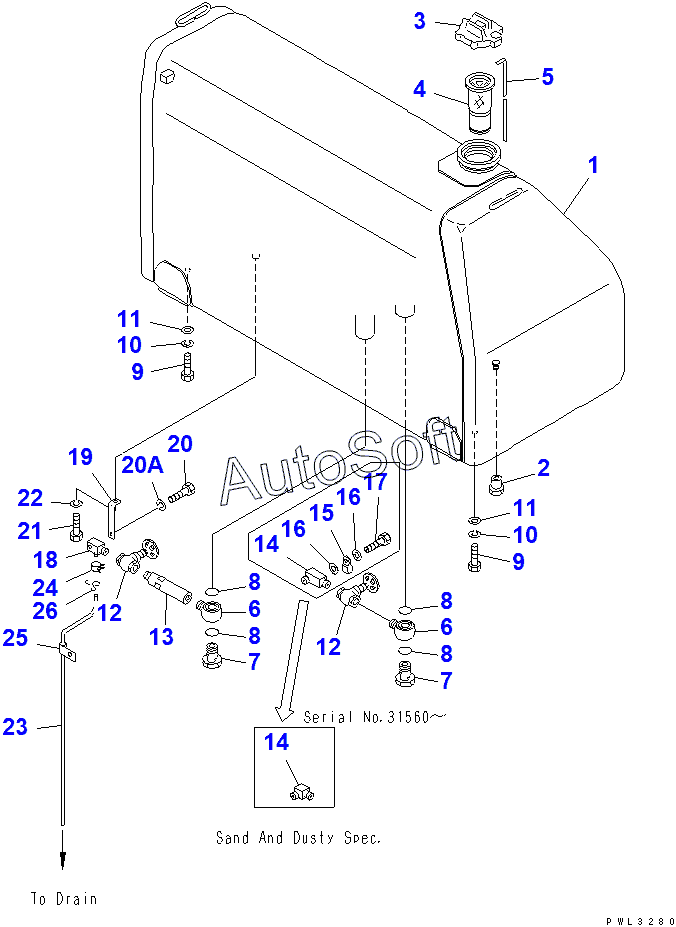

Каталог запасных частей к технике: Komatsu D155C-1P (2010). FUEL TANK(15686-31573)
/8.gif)
1
2
3
4
5
6
6
7
7
8
8
8
8
9
9
10
10
11
11
12
12
12
12
12
12
13
14
14
15
16
16
17
18
19
20
20A
21
22
23
24
25
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 01602-02472 | 0***2 | WASHER, SPRING | |
| 07050-21202 | 0***2 | GASKET | |
| 07285-00130 | 0***0 | CLIP | |
| 176-04-00012 | 1***2 | FUEL TANK ASS'Y | |
| 195-04-11511 | 1***1 | ELBOW | |
| 1 | T***L | TANK,FUEL,FUEL | |
| 10 | 0***0 | WASHER | |
| 11 | 1***0 | WASHER | |
| 12 | 0***4 | VALVE | |
| 12 | 1***1 | VALVE | |
| 12 | 1***2 | VALVE | |
| 13 | 1***0 | NIPPLE | |
| 14 | 1***0 | ELBOW | |
| 15 | 1***0 | ELBOW | |
| 16 | 0***2 | GASKET | |
| 17 | 1***0 | BOLT | |
| 18 | 1***1 | ELBOW | |
| 19 | 1***0 | PLATE | |
| 2 | 1***0 | PLUG | |
| 20 | 0***0 | BOLT | |
| 20A | 0***0 | WASHER, SPRING | |
| 21 | 0***6 | BOLT | |
| 22 | 0***5 | WASHER, SPRING | |
| 23 | 0***5 | TUBE | |
| 24 | 1***0 | CLAMP | |
| 25 | 1***0 | CLIP | |
| 25 | 1***1 | CLIP | |
| 26 | 0***0 | CLIP | |
| 26 | 0***0 | CLIP | |
| 3 | 0***0 | CAP, FUEL TANK | |
| 4 | 0***6 | STRAINER | |
| 5 | 1***0 | GAUGE | |
| 6 | 1***0 | JOINT, EYE | |
| 7 | 1***0 | BOLT, JOINT | |
| 8 | 0***5 | O-RING | |
| 9 | 0***5 | BOLT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
